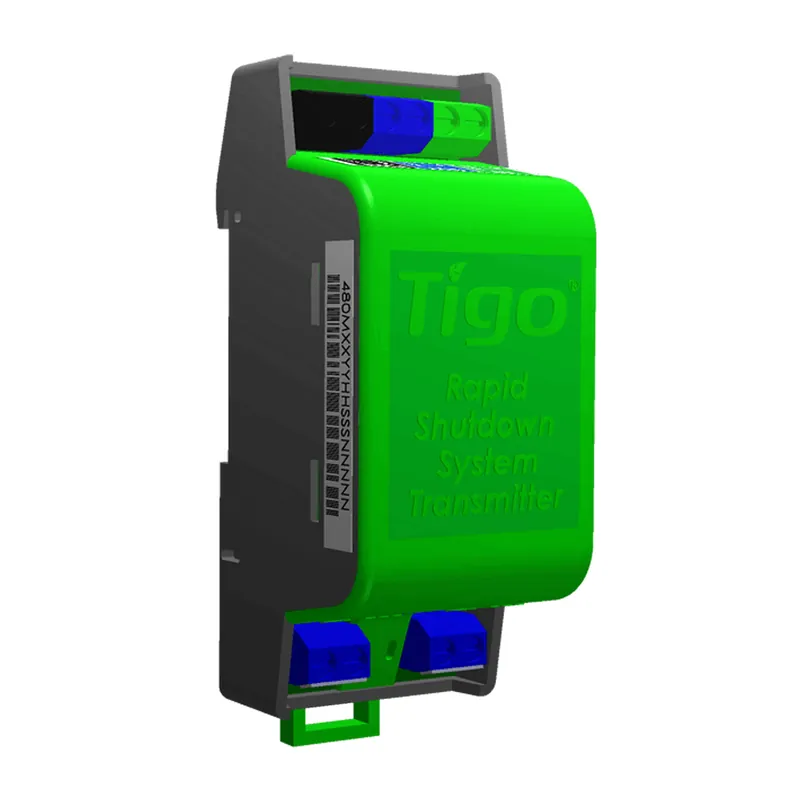

Tigo RSS Transmitter
Moduł Tigo RSS Transmitter to kluczowy element systemu szybkiego wyłączania (rapid shutdown), zaprojektowany do integracji z rozwiązaniami MLPE Tigo TS4-A-F/2F. Wykorzystuje opatentowaną technologię komunikacji Powerline Communications (PLC) do wysyłania sygnału aktywnego i zapewnia zgodność z normami bezpieczeństwa.
Najważniejsze cechy Tigo RSS Transmitter:
- Spełnia wymagania norm NEC 690.12 (2017, 2020, 2023)
- Opatentowana technologia Pure Signal zapobiega zakłóceniom między wieloma nadajnikami
- Skalowalny od instalacji mieszkalnych po duże projekty użyteczności publicznej
- Możliwość konfiguracji z jednym lub dwoma rdzeniami dla elastyczności instalacji
- Zapewnia automatyczne lub ręczne wyłączenie systemu
- Szybka i łatwa instalacja kompatybilna z większością falowników
Dla kogo jest to dobry wybór?
Produkt jest idealny dla instalatorów systemów fotowoltaicznych, zarówno w zastosowaniach mieszkalnych, jak i komercyjnych oraz użyteczności publicznej, którzy potrzebują zgodnego z przepisami i efektywnego rozwiązania do szybkiego wyłączania paneli PV. Dzięki skalowalności i łatwości instalacji, nadajnik Tigo RSS znacząco obniża całkowity koszt systemu, jednocześnie zwiększając bezpieczeństwo.
| Parametr | Transmiter RSS |
|---|---|
| Specyfikacje | |
| Napięcie wejściowe | 12V DC ±2% |
| Prąd wejściowy | 1 A |
| Pobór mocy (max/średni) | 5.5 W/0.85 W |
| Moc w trybie czuwania¹ | 0.06 W |
| Maksymalna liczba zsynchronizowanych transmiterów | 10 |
| Maksymalna długość kabla do ostatniego transmitera w serii | 30 m (100 ft) |
| Waga | 60 g (0.013 lb) |
| Rdzeń | |
| Rdzeń | 18AWG |
| Długość przewodu | 500 mm (19.7 in) |
| Maksymalny prąd na rdzeń | 160 A |
| Maksymalne napięcie struny | 1500 V DC |
| Maksymalna liczba strun na rdzeń | 10 |
| Maksymalna liczba modułów PV na strunę | 30 |
| Waga | 160 g (0.35 lb) |
| Środowiskowe | |
| Zakres temperatury roboczej | -4085°C (-40185°F) |
| Zakres temperatury obudowy² | -2050°C (-4122°F) |
| Stopień ochrony obudowy² | IP67, NEMA 3R |
| Wymiary obudowy² (wys./szer./gł.) | 270 x 170 x 110 mm (10.63 x 6.69 x 4.33 in) |
| Wymiary | |
| Moduł (wys./szer./gł.) | 90.9 x 38 x 41.3 mm (3.58 x 1.5 x 1.63 in) |
| PCBA (wys./szer./gł.) | 86.9 x 32.8 x 11.6 mm (3.42 x 1.3 x 0.46 in) |
