Zasada działania i funkcje sterownika

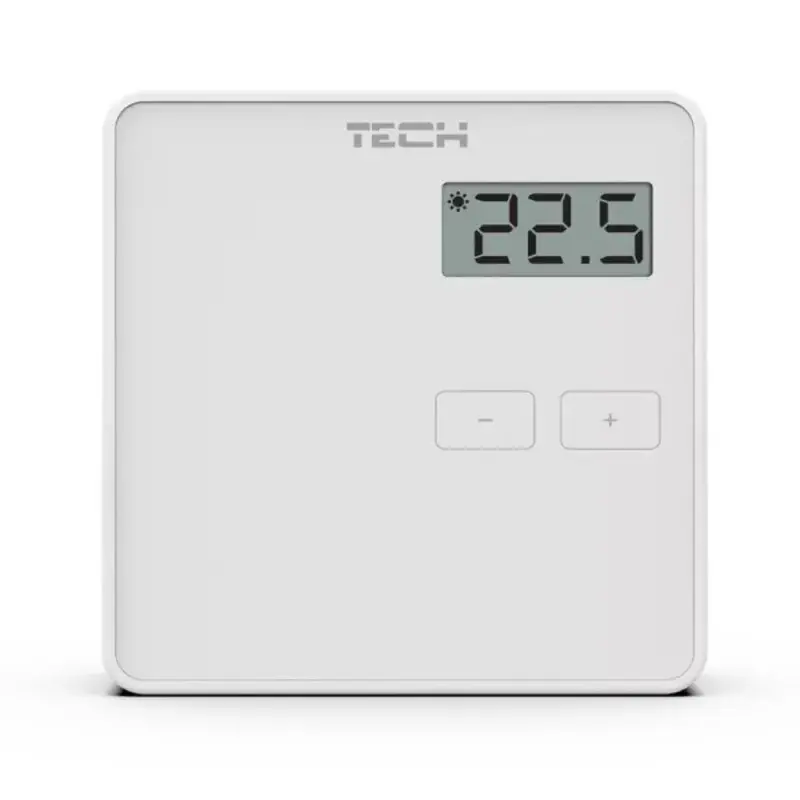

Przewodowy regulator pokojowy TECH ST-294 v1 biały jest dwustanowym urządzeniem przeznaczonym do zarządzania pracą systemów grzewczych oraz chłodzących. Urządzenie utrzymuje temperaturę w pomieszczeniu na zadanym poziomie, przesyłając sygnał rozwarcia lub zwarcia styku do podłączonego źródła ciepła bądź chłodu po osiągnięciu określonych parametrów. Wbudowany czujnik pokojowy pozwala na pomiar z dokładnością do +/- 0,5 °C, natomiast sama regulacja odbywa się z dokładnością do 0,1 °C.
Regulator umożliwia ręczną zmianę temperatury zadanej za pomocą przycisków umieszczonych na obudowie. Wyposażono go w minimalistyczny wyświetlacz LED, który prezentuje aktualną temperaturę, oraz funkcję blokady klawiszy zapobiegającą przypadkowej zmianie nastaw. Możliwość ustawienia histerezy w przedziale od 0,2 °C do 8 °C pozwala na optymalne dostosowanie czułości systemu do bezwładności cieplnej budynku.
Zastosowanie i kompatybilność urządzeń
Sterownik współpracuje z większością urządzeń grzewczych wyposażonych w wejście do podłączenia regulatora pokojowego dwustanowego. Może sterować pracą kotłów gazowych, elektrycznych, pomp ciepła oraz kotłów na paliwa stałe. Komunikacja odbywa się przewodowo przy użyciu styku beznapięciowego NO-COM-NC, którego obciążalność wynosi maksymalnie 1 A dla napięcia 230 V AC lub 0,5 A dla napięcia 24 V DC.
Model ten jest dedykowany do bezpośredniej współpracy z systemami ogrzewania podłogowego marki TECH, w tym z przewodową listwą sterującą TECH L-5s, listwą TECH L-10 oraz innymi modułami obsługującymi sygnał beznapięciowy. Regulator może być również wykorzystywany ze sterownikami instalacji takimi jak TECH i-1, TECH i-2 czy TECH i-3.
Montaż i parametry instalacyjne
Urządzenie przeznaczone jest do montażu natynkowego wewnątrz pomieszczeń na wysokości około 1,5 m od poziomu podłogi. Należy unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych lub sąsiedztwa innych źródeł ciepła, które mogłyby fałszować odczyt temperatury. Regulator zasilany jest bateryjnie, co eliminuje konieczność doprowadzania dodatkowego okablowania zasilającego sieciowego i wymaga zastosowania dwóch baterii AAA 1,5 V.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Typ regulatora | Dwustanowy, przewodowy |
| Napięcie zasilania | 3 V DC (2 x AAA 1,5 V) |
| Zakres nastaw temperatury | 5 °C – 35 °C |
| Błąd pomiaru | +/- 0,5 °C |
| Dokładność regulacji | 0,1 °C |
| Zakres histerezy | 0,2 °C – 8 °C |
| Wyjście sterujące | Styk beznapięciowy NO-COM-NC |
| Maksymalne obciążenie styku | 1 A / 230 V AC |
| Komunikacja | Przewodowa |
| Kolor obudowy | Biały |
| Szerokość | 80 mm |
| Wysokość | 80 mm |
| Głębokość | 20 mm |
