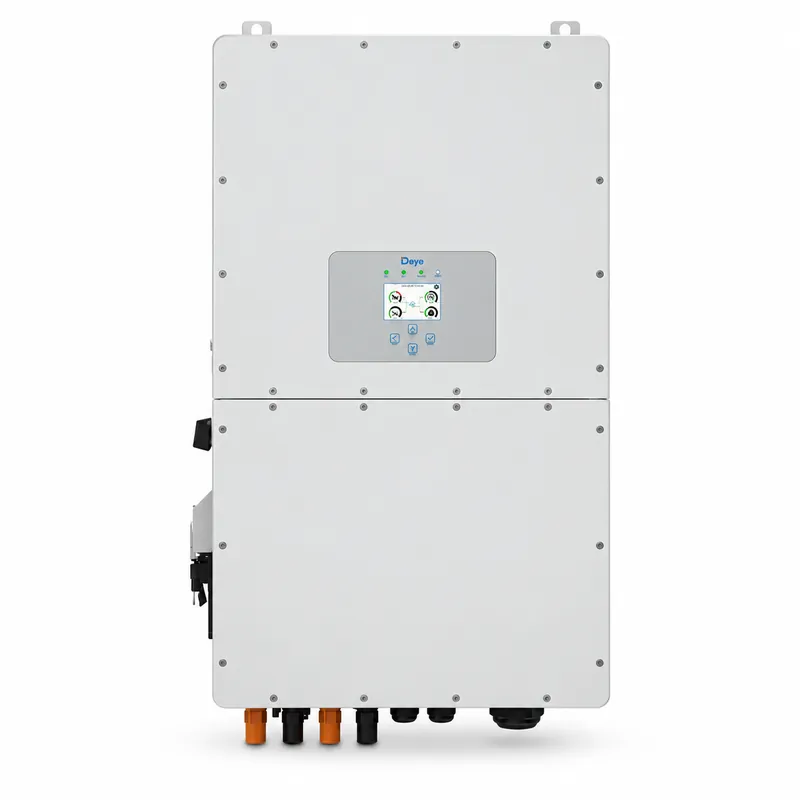

Deye SUN-29.9/30/35K-SG01HP3-EU-BM3 / SUN-40/50K-SG01HP3-EU-BM4
Seria trójfazowych falowników hybrydowych Deye oferuje znamionową moc czynną AC 29,950 kW, w zależności od modelu. Urządzenia współpracują z akumulatorami wysokonapięciowymi i umożliwiają podłączenie po stronie prądu stałego oraz przemiennego w celu modernizacji istniejącego systemu fotowoltaicznego. Maksymalna sprawność wynosi 97,60%, a sprawność MPPT 99,90%.
Najważniejsze zalety SUN-29.9/30/35K-SG01HP3-EU-BM3 / SUN-40/50K-SG01HP3-EU-BM4
- Obsługa akumulatorów o napięciu 160700 V: współpraca z akumulatorami ołowiowo-kwasowymi lub litowo-jonowymi, dwa porty akumulatora oraz maksymalny prąd ładowania i rozładowania 50+50 A.
- Praca równoległa do 16 urządzeń: w sieci i poza siecią, z obsługą wielu akumulatorów połączonych równolegle.
- Obsługa 100% niezrównoważonego wyjścia w każdej fazie: możliwość pracy przy niesymetrycznym obciążeniu faz.
- Sześć okresów ładowania i rozładowywania: możliwość planowania pracy akumulatorów.
- Magazynowanie energii z generatora diesla: obsługa tego źródła energii w systemie magazynowania.
- Stopień ochrony IP65: inteligentne chłodzenie powietrzne oraz zabezpieczenia przeciwprzepięciowe typu II po stronie DC i AC.
Dla kogo jest to dobry wybór?
Seria jest przeznaczona dla właścicieli istniejących instalacji fotowoltaicznych, którzy chcą je zmodernizować dzięki możliwości podłączenia po stronie DC lub AC. To także propozycja dla użytkowników planujących magazynowanie energii w akumulatorach i sterowanie ich pracą w sześciu okresach ładowania oraz rozładowywania. Osoby potrzebujące pracy poza siecią lub rozbudowy systemu mogą wykorzystać obsługę równoległego połączenia do 16 falowników.
| Parametr | SUN-29.9K-SG01HP3-EU-BM3 | SUN-30K-SG01HP3-EU-BM3 | SUN-35K-SG01HP3-EU-BM3 | SUN-40K-SG01HP3-EU-BM4 | SUN-50K-SG01HP3-EU-BM4 |
|---|---|---|---|---|---|
| Dane wejściowe akumulatora | |||||
| Typ akumulatora | Ołowiowo-kwasowy lub litowo-jonowy | ||||
| Zakres napięcia akumulatora (V) | 160-700 | ||||
| Maksymalny prąd ładowania (A) | 50+50 | ||||
| Maksymalny prąd rozładowania (A) | 50+50 | ||||
| Strategia ładowania akumulatora litowo-jonowego | Samoadaptacja do BMS | ||||
| Liczba portów akumulatora | 2 | ||||
| Dane wejściowe DC (PV) | |||||
| Maksymalna moc wejściowa PV (W) | 38870 | 39000 | 45500 | 52000 | 65000 |
| Maksymalne napięcie wejściowe PV (V) | 1000 | ||||
| Napięcie startowe (V) | 180 | ||||
| Zakres napięcia MPPT (V) | 150-850 | ||||
| Znamionowe napięcie wejściowe DC (V) | 600 | ||||
| Maksymalny prąd wejściowy PV (A) | 36+36+36 | 36+36+36+36 | |||
| Maksymalny prąd zwarciowy PV (A) | 55+55+55 | 55+55+55+55 | |||
| Liczba MPPT / liczba stringów na MPPT | 3/2+2+2 | 4/2+2+2+2 | |||
| Dane wejściowe i wyjściowe AC | |||||
| Znamionowa moc czynna AC (W) | 29900 | 30000 | 35000 | 40000 | 50000 |
| Maksymalna moc pozorna AC (W) | 29900 | 33000 | 38500 | 44000 | 55000 |
| Znamionowy prąd wejściowy/wyjściowy AC (A) | 45,4/43,4 | 45,5/43,5 | 53,1/50,8 | 60,7/58 | 75,8/72,5 |
| Maksymalny prąd wejściowy/wyjściowy AC (A) | 45,4/43,4 | 50/47,8 | 58,4/55,8 | 66,7/63,8 | 83,4/79,7 |
| Maksymalny prąd obejścia z sieci do odbiorników (A) | 200 | ||||
| Moc szczytowa poza siecią | 2-krotność mocy znamionowej przez 10 s | ||||
| Współczynnik mocy | 0,8 wiodący do 0,8 opóźniony | ||||
| Znamionowe napięcie wejściowe/wyjściowe i zakres (V) | 220/230; 0.85Un-1.1Un | ||||
| Znamionowa częstotliwość sieci i zakres (Hz) | 50 / 45-55; 60 / 55-65 | ||||
| Sposób przyłączenia do sieci | 3L+N+PE | ||||
| Całkowite zniekształcenie harmoniczne prądu THDi (%) | <3 przy mocy nominalnej | ||||
| Prąd wejściowy DC (% In) | <0,5 | ||||
| Sprawność | |||||
| Sprawność maksymalna (%) | 97,60 | ||||
| Sprawność europejska (%) | 96,50 | ||||
| Sprawność MPPT (%) | 99,90 | ||||
| Zabezpieczenia | |||||
| Zintegrowane zabezpieczenia | Ochrona przeciwprądowa DC; ochrona przed odwrotną polaryzacją DC; ochrona przeciwprądowa wyjściowa AC; ochrona termiczna; ochrona przeciwprzepięciowa wyjściowa AC; ochrona przed zwarciem wyjścia AC; monitorowanie komponentów DC; ochrona przed upadkiem obciążenia przepięciowego; monitorowanie prądu awarii ziemi; przerywacz obwodu awarii łuku (opcjonalnie); monitorowanie sieci zasilania; monitorowanie ochrony wysp; wykrywanie usterek ziemi; przełącznik wejściowy DC; monitorowanie impedancji izolacji zacisków DC; wykrywanie prądu resztkowego (RCD); ochrona przeciwprzepięciowa | ||||
| Poziom ochrony przeciwprzepięciowej | TYPE II(DC), TYPE II(AC) | ||||
| Kategoria nadnapięcia | OVC II(DC), OVC III(AC) | ||||
| Komunikacja | |||||
| Interfejs komunikacyjny | RS485/RS232/CAN | ||||
| Tryb monitorowania | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | ||||
| Warunki pracy | |||||
| Temperatura pracy (°C) | -40 to +60°C,>45°C obniżenie wartości znamionowych | ||||
| Dopuszczalna wilgotność otoczenia (%) | 0-100% | ||||
| Maksymalna wysokość instalacji (m) | 2000 | ||||
| Poziom hałasu (dB) | 65 dB | ||||
| Stopień ochrony IP | IP65 | ||||
| Typ chłodzenia | Inteligentne chłodzenie powietrzne | ||||
| Topologia falownika | Beztransformatorowa | ||||
| Wymiary i waga | |||||
| Waga (kg) | 80 | ||||
| Wymiary obudowy, szer. × wys. × gł. (mm) | 527×894×294 (bez złącz i uchwytów montażowych) | ||||
| Certyfikaty | |||||
| Normy przyłączenia do sieci | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | ||||
| Normy bezpieczeństwa i kompatybilności elektromagnetycznej | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | ||||
| Gwarancja | |||||
| Gwarancja na produkt (lata) | 5/10 |
zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji.
