ET

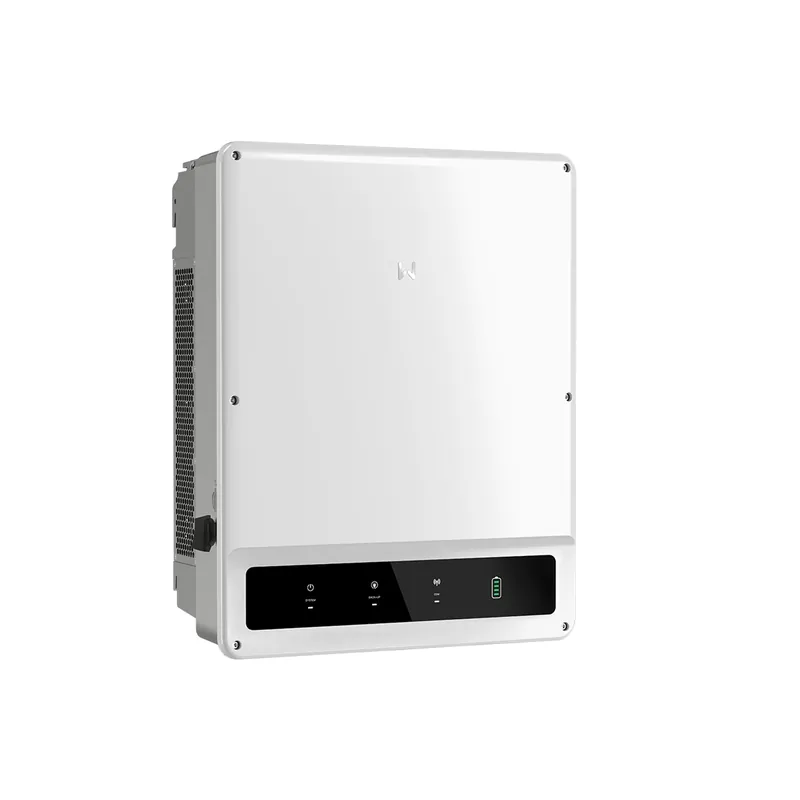

ET to seria trójfazowych falowników hybrydowych GoodWe przeznaczonych do dachowych instalacji fotowoltaicznych o dużej mocy. Umożliwia zasilanie awaryjne, ograniczanie obciążeń szczytowych oraz sterowanie obciążeniem w celu zwiększenia autokonsumpcji i obniżenia kosztów energii elektrycznej. Współpracuje z magazynami energii o różnych pojemnościach i różnych marek, w tym GoodWe Lynx Home F.
Najważniejsze zalety ET
- Znamionowa moc wyjściowa 1529,9 kW oraz 23 układy MPPT, w zależności od modelu.
- Zasilanie awaryjne z przełączaniem w standardzie UPS poniżej 10 ms, wspierające ciągłość zasilania odbiorników.
- Ograniczanie obciążeń szczytowych i sterowanie obciążeniem pozwalające zwiększać zużycie własnej energii z fotowoltaiki.
- Obsługa akumulatorów litowo-jonowych w zakresie napięcia 200800 V, z maksymalną mocą ładowania i rozładowania 1530 kW, w zależności od modelu.
- Maksymalna sprawność 98,0%, sprawność europejska 97,5% oraz sprawność MPPT 99,9%.
- Stopień ochrony IP66 i zintegrowane zabezpieczenia, w tym przed pracą wyspową, zwarciem w obwodzie AC i odwrotną polaryzacją w obwodzie DC. Ochrona przed łukiem elektrycznym AFCI jest dostępna opcjonalnie.
Dla kogo jest to dobry wybór?
ET to propozycja dla właścicieli dachowych instalacji fotowoltaicznych o dużej mocy, którzy chcą zwiększyć autokonsumpcję dzięki współpracy z magazynem energii. Seria odpowiada również potrzebom użytkowników, dla których istotne są zasilanie awaryjne z szybkim przełączaniem oraz ograniczanie szczytowego obciążenia.
| Parametr | GW15K-ET | GW20K-ET | GW25K-ET | GW29.9K-ET |
|---|---|---|---|---|
| Parametry wejściowe akumulatora | ||||
| Typ akumulatora | Li-Ion | |||
| Nominalne napięcie akumulatora (V) | 500 | |||
| Zakres napięcia akumulatora (V) | 200 ~ 800 | |||
| Napięcie rozruchowe (V) | 200 | |||
| Liczba wejść akumulatorowych | 1 | 2 | ||
| Maksymalny stały prąd ładowania (A) | 50 | 50 × 2 | ||
| Maksymalny stały prąd rozładowania (A) | 50 | 50 × 2 | ||
| Maksymalna moc ładowania (W) | 15000 | 20000 | 25000 | 30000 |
| Maksymalna moc rozładowania (W) | 15000 | 20000 | 25000 | 30000 |
| Dane wejściowe DCPV | ||||
| Maksymalna moc wejściowa, nieciągła (W) | 22500 | 30000 | 37500 | 45000 |
| Maksymalne napięcie wejściowe (V) | 1000 | |||
| Maksymalne napięcie robocze dla systemu 1000 V (V) | 950 | |||
| Zakres napięcia roboczego MPPT (V) | 200 ~ 850 | |||
| Napięcie rozruchowe (V) | 200 | |||
| Znamionowe napięcie wejściowe (V) | 620 | |||
| Maksymalny prąd wejściowy na MPPT (A) | 30 | |||
| Maksymalny prąd zwarciowy na MPPT (A) | 38 | |||
| Liczba MPPT | 2 | 3 | ||
| Liczba ciągów modułów fotowoltaicznych na MPPT | 2 / 2 | |||
| Dane wyjściowe ACpraca sieciowa | ||||
| Znamionowa moc wyjściowa (W) | 15000 | 20000 | 25000 | 29900 |
| Maksymalna moc pozorna oddawana do sieci (VA) | 15000 | 20000 | 25000 | 29900 |
| Maksymalna wyjściowa moc pozorna z sieci, zgodnie z lokalnymi przepisami (VA) | 16500 | 22000 | 27500 | 30000 |
| Maksymalna moc pozorna pobierana z sieci (VA) | 15000 | 20000 | 25000 | 30000 |
| Maksymalna moc pozorna pobierana z sieci przy obciążeniu portu rezerwowego (VA) | 22.5K | 30K | 33K | |
| Znamionowe napięcie wyjściowe (V) | 380 / 400 | |||
| Zakres napięcia wyjściowego fazowego, zgodnie z lokalną normą (V) | 0 ~ 300 | |||
| Znamionowa częstotliwość sieci AC (Hz) | 50 / 60 | |||
| Zakres częstotliwości sieci AC (Hz) | 45 ~ 65 | |||
| Maksymalny prąd AC z sieci przy napięciu 380 V (A) | 23,9 | 31,9 | 39,9 | 43,3 |
| Maksymalny prąd wyjściowy AC do sieci przy napięciu 380 V (A) | 25,0 | 33,3 | 41,7 | 49,8 |
| Maksymalny prąd AC pobierany z sieci (A) | 21,7 | 29,0 | 36,2 | 43,3 |
| Maksymalny prąd AC pobierany z sieci przy obciążeniu portu rezerwowego (A) | 34 | 45 | 50 | |
| Zakres regulacji współczynnika mocy | ~1 (regulowany od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | |||
| Współczynnik zawartości harmonicznych THD (%) | <3% | |||
| Dane wyjściowe ACobwód rezerwowy | ||||
| Znamionowa moc pozorna obwodu rezerwowego (VA) | 15000 | 20000 | 25000 | 29900 |
| Maksymalna wyjściowa moc pozorna bez sieci (VA) | 15000 (18000@60s, 24000@3s) | 20000 (24000@60s, 32000@3s) | 25000 (30000@60s) | 30000 (36000@60s) |
| Maksymalna wyjściowa moc pozorna z siecią (VA) | 15000 | 20000 | 25000 | 29900 |
| Maksymalny prąd wyjściowy (A) | 22,7 (27,3@60s, 36,4@3s) | 30,3 (36,4@60s, 48,5@3s) | 37,9 (45,5@60s) | 45,5 (54,5@60s) |
| Znamionowe napięcie wyjściowe (V) | 380 / 400 | |||
| Znamionowa częstotliwość wyjściowa (Hz) | 50 / 60 | |||
| Zniekształcenia napięcia wyjściowego THDv przy obciążeniu liniowym (%) | <3 | |||
| Sprawność | ||||
| Maksymalna sprawność (%) | 98,0 | |||
| Sprawność europejska (%) | 97,5% | |||
| Maksymalna sprawność akumulatora przy obciążeniu (%) | 97,5 | |||
| Sprawność MPPT (%) | 99,9% | |||
| Zabezpieczenia | ||||
| Monitorowanie natężenia prądu w łańcuchu PV | Zintegrow. | |||
| Wykrywanie rezystancji izolacji PV | Zintegrow. | |||
| Monitorowanie prądu resztkowego | Zintegrow. | |||
| Zabezpieczenie przed odwrotną polaryzacją w obwodzie DC | Zintegrow. | |||
| Zabezpieczenie przed odwrotną polaryzacją w obwodzie zasilania magazynu energii | Zintegrow. | |||
| Zabezpieczenie przed pracą wyspową | Zintegrow. | |||
| Zabezpieczenie nadprądowe obwodu AC | Zintegrow. | |||
| Zabezpieczenie przed zwarciem w obwodzie AC | Zintegrow. | |||
| Zabezpieczenie przeciwprzepięciowe obwodu AC | Zintegrow. | |||
| Rozłącznik izolacyjny DC | Zintegrow. | |||
| Ogranicznik przepięć w obwodzie DC | Typ II | |||
| Ogranicznik przepięć w obwodzie AC | Typ III | |||
| Ochrona przed łukiem elektrycznym AFCI | Opcjonalnie | |||
| Zdalne wyłączanie | Zintegrow. | |||
| Warunki pracy | ||||
| Zakres temperatury pracy (°C) | -35 ~ +60 | |||
| Wilgotność względna (%) | 0 ~ 95% | |||
| Maksymalna wysokość pracy n.p.m. (m) | 4000 | |||
| Metoda chłodzenia | Inteligentne chłodzenie wentylatorem | |||
| Emisja hałasu (dB) | <45 | <60 | ||
| Pobór mocy w nocy bez wyjścia rezerwowego (W) | <15 | |||
| Stopień ochrony IP | IP66 | |||
| Komunikacja i obsługa | ||||
| Wyświetlacz i obsługa | LED, WLAN + aplikacja | |||
| Komunikacja z BMS | RS485 / CAN | |||
| Komunikacja z licznikiem | RS485 | |||
| Komunikacja z portalem | WiFi / 4G | |||
| Wymiary i montaż | ||||
| Masa (kg) | 48 | 54 | ||
| Wymiaryszerokość × wysokość × głębokość (mm) | 520 × 660 × 220 | |||
| Topologia | Nieizolowany | |||
| Metoda montażu | Montaż ścienny |
Maksymalna moc wejściowa PV jest nieciągła i odpowiada 1.5-krotności normalnej mocy. Maksymalna moc obwodu rezerwowego bez sieci wymaga wystarczającej mocy PV i akumulatora. Zapis @60s lub @3s oznacza czas dopuszczalnego przeciążenia.
