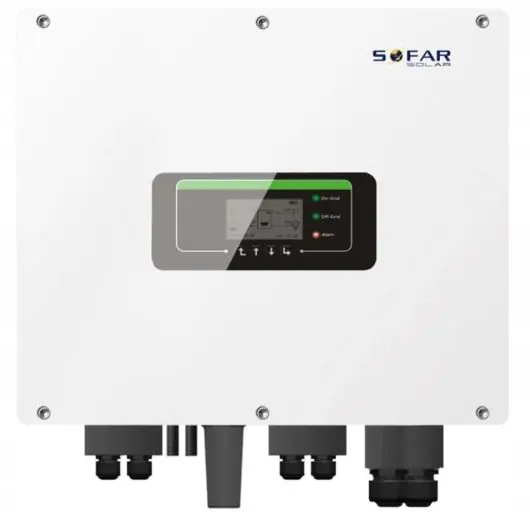

Sofar HYD 5K~20KTL-3PHTrójfazowy zintegrowany inwerter magazynujący energię
Sofar HYD 5K~20KTL-3PH to zaawansowany trójfazowy inwerter magazynujący energię, który łączy funkcjonalność, elastyczność i niezawodność. Dzięki dwóm wejściom MPPT oraz maksymalnie dwóm wejściom bateryjnym, urządzenie zapewnia wszechstronność i precyzyjną kontrolę pracy. Jest to doskonałe rozwiązanie dla wymagających systemów magazynowania energii, oferujące wsparcie dla różnorodnych aplikacji zarówno w sektorze domowym, jak i komercyjnym.
Najważniejsze cechy produktu
- Dwa wejścia MPPT: Zapewniają większą elastyczność konfiguracji oraz zoptymalizowane uzyski energii.
- Wiele systemów równoległych: Elastyczne rozwiązania systemowe wspierające rozbudowę instalacji.
- Tryb APF: Maksymalnie dwa wejścia bateryjne dla większej wydajności.
- Precyzyjny cyfrowy mechanizm kontroli: Gwarantuje niezawodność i efektywność działania systemu.
- Wyjście poza sieciowe: Obsługa nierównoważnych obciążeń oraz trójfazowe, niezależne wyjścia.
Dla kogo jest to dobry wybór?
Sofar HYD 5K~20KTL-3PH to idealny wybór dla użytkowników poszukujących kompleksowego i elastycznego rozwiązania do magazynowania energii w dużych systemach. Dzięki obsłudze wielu systemów równoległych oraz zaawansowanym funkcjom, takim jak tryb APF i precyzyjny cyfrowy mechanizm kontroli, ten inwerter spełnia oczekiwania zarówno klientów indywidualnych, jak i komercyjnych. Jest doskonały do instalacji wymagających stabilności, niezawodności oraz zaawansowanego zarządzania energią.
| Dane baterii wejściowej | ||||||
|---|---|---|---|---|---|---|
| Parametr | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Typ baterii | Bateria litowo-jonowa | Bateria litowo-jonowa | Bateria litowo-jonowa | Bateria litowo-jonowa | Bateria litowo-jonowa | Bateria litowo-jonowa |
| Liczba wejść baterii | 1 | 1 | 1 | 2 | 2 | 2 |
| Zakres napięcia baterii (V) | 80800 | 80800 | 80800 | 80800 | 80800 | 80800 |
| Zakres napięcia baterii dla pełnego naładowania (V) | 200800 | 240800 | 320800 | 200800 | 300800 | 400800 |
| Nominalna moc ładowania/rozładowania (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksymalny prąd ładowania/rozładowania (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Szczytowy prąd ładowania/rozładowania (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Strategia ładowania dla baterii | Adaptacja do BMS | Adaptacja do BMS | Adaptacja do BMS | Adaptacja do BMS | Adaptacja do BMS | Adaptacja do BMS |
| Pojemność baterii (Ah) | 25100 | 25100 | 25100 | 25100 | 25100 | 25100 |
| Interfejs transmisji | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Dane PV stringu wejściowego | ||||||
| Rekomendowana maksymalna moc wejściowa PV (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maksymalne napięcie DC (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Początkowe napięcie operacyjne (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| Zakres napięcia MPPT (V) | 180960 | 180960 | 180960 | 180960 | 180960 | 180960 |
| Nominalne napięcie DC (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Pełna moc zakresu napięcia MPPT (V) | 250850 | 320850 | 360850 | 220850 | 350850 | 450850 |
| Maksymalny prąd wejściowy (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maksymalny prąd zwarciowy (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Liczba MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Liczba stringów na MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Dane wyjścia AC (od strony sieci) | ||||||
| Nominalna moc AC (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksymalna wyjściowa moc AC do sieci (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Maksymalna moc AC z sieci (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maksymalny wyjściowy prąd AC do sieci (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maksymalny prąd AC z sieci (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nominalne napięcie sieci | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Zakres napięcia sieci (VAC) | 184276 | 184276 | 184276 | 184276 | 184276 | 184276 |
| Nominalna częstotliwość sieci (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Zakres częstotliwości sieci (Hz) | 4555 / 5565 | 4555 / 5565 | 4555 / 5565 | 4555 / 5565 | 4555 / 5565 | 4555 / 5565 |
| Wyjściowy wskaźnik mocy | 1 (0,8 bezwłoczny do 0,8 zwłoczny) | 1 (0,8 bezwłoczny do 0,8 zwłoczny) | 1 (0,8 bezwłoczny do 0,8 zwłoczny) | 1 (0,8 bezwłoczny do 0,8 zwłoczny) | 1 (0,8 bezwłoczny do 0,8 zwłoczny) | 1 (0,8 bezwłoczny do 0,8 zwłoczny) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Dane wyjścia AC (back-up) | ||||||
| Nominalna moc wyjściowa (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksymalna moc wyjściowa (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Szczytowa moc wyjściowa, czas trwania (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maksymalny prąd wyjściowy (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Szczytowy prąd wyjściowy, czas trwania (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nominalne napięcie wyjściowe (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nominalna częstotliwość wyjściowa (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Czas przełączenia (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Wydajność | ||||||
| Wydajność MPPT (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Wydajność europejska (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maksymalna wydajność (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maksymalna wydajność ładowania/rozładowania baterii (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Zabezpieczenia | ||||||
| Włącznik DC | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed odwrotną polaryzacją PV | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przepięciowe wyjścia | Tak | Tak | Tak | Tak | Tak | Tak |
| Ochrona nadprądowa wyjścia | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed pracą wyspową | Tak | Tak | Tak | Tak | Tak | Tak |
| Identyfikacja prądu resztkowego | Tak | Tak | Tak | Tak | Tak | Tak |
| Identyfikacja rezystora izolacji | Tak | Tak | Tak | Tak | Tak | Tak |
| Poziom ochrony przed przepięciem | II | II | II | II | II | II |
| Ochrona biegunowości baterii | Tak | Tak | Tak | Tak | Tak | Tak |
| Ogólne dane | ||||||
| Wymiary (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Waga (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologia | beztransformatorowy | beztransformatorowy | beztransformatorowy | beztransformatorowy | beztransformatorowy | beztransformatorowy |
| Zużycie własne w funkcji czuwania (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Zakres temperatury operacyjnej (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Wilgotność (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Hałas (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maksymalna wysokość operacyjna (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Chłodzenie | naturalne | naturalne | naturalne | wymuszany przepływ powietrza | wymuszany przepływ powietrza | wymuszany przepływ powietrza |
| Stopień ochrony | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funkcje | ||||||
| Terminal DC | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| Terminal sieci AC | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P |
| Zap. terminal AC | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P | łącznik 5P |
| Wyświetlacz | LCD | LCD | LCD | LCD | LCD | LCD |
| Interfejs monitoringu | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) | Bluetooth/RS485/Wi-Fi/GPRS (opcjonalnie) |
| Praca równoległa | tak | tak | tak | tak | tak | tak |
| Gwarancja (lat) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Standardy bezpieczeństwa | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Standardy sieci elektrycznej | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
