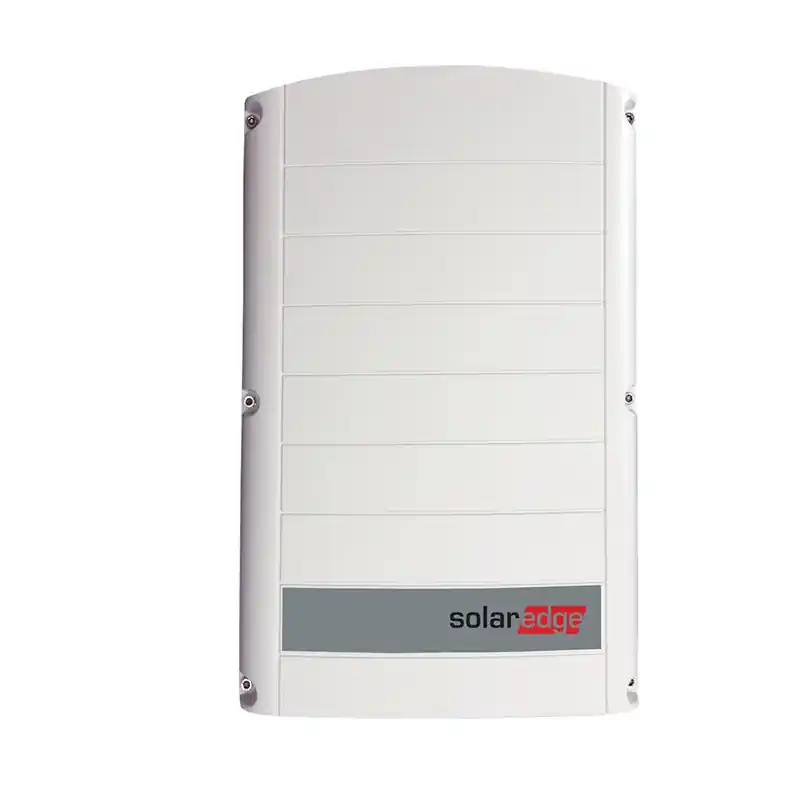

Inwerter SolarEdge z serii SE12.5KSE27.6K
Seria inwerterów SE12.5KSE27.6K od SolarEdge to zaawansowane technologicznie urządzenia, które łączą wysoką sprawność, niezawodność oraz inteligentne funkcje zarządzania energią. Idealne dla zastosowań komercyjnych i przemysłowych, oferują wszystko, co potrzebne do maksymalizacji wydajności systemu PV.
Najważniejsze cechy:
- Wysoka sprawność: Maksymalna sprawność wynosząca aż 98.3%, co gwarantuje efektywne wykorzystanie energii słonecznej.
- Szybka konfiguracja: Intuicyjne uruchamianie falownika bezpośrednio z poziomu smartfona za pomocą aplikacji SolarEdge SetApp.
- Monitoring na poziomie modułu: Umożliwia szczegółowe zarządzanie i analizę wydajności każdego modułu w systemie.
- Wszechstronność instalacji: Certyfikat IP65 umożliwia instalację zarówno w środowisku wewnętrznym, jak i zewnętrznym.
- Zaawansowane zarządzanie energią: Technologia SolarEdge zapewnia inteligentne funkcje optymalizujące działanie systemu PV.
Przewaga inwerterów SolarEdge z serii SE12.5KSE27.6K:
Inwertery z tej serii wyróżniają się niezwykle cichą pracą, co sprawia, że są odpowiednie do zastosowań w różnych środowiskach, w tym w pobliżu budynków mieszkalnych. Wyposażone w funkcję stałego napięcia, pozwalają na projektowanie dłuższych łańcuchów, co zwiększa elastyczność projektowania systemu PV. Dodatkowo, wybrane modele, takie jak SE25K i SE27.6K, posiadają opcjonalne zintegrowane układy zabezpieczające DC, które eliminują konieczność stosowania dodatkowych bezpieczników, co znacząco upraszcza instalację.
Wysoka niezawodność tych urządzeń jest osiągana dzięki zaawansowanym funkcjom bezpieczeństwa, takim jak ochrona przed łukiem elektrycznym oraz możliwość szybkiego wyłączania w razie awarii. Połączenie przez Ethernet lub Wi-Fi oraz kompatybilność z systemami inteligentnego zarządzania energią SolarEdge sprawia, że inwertery te są doskonałym wyborem dla dużych instalacji komercyjnych i przemysłowych.
Specyfikacja techniczna SolarEdge SE12.5K-SE27.6K
| Zastosowanie do falowników z numerami produktu | ||||||
|---|---|---|---|---|---|---|
| Parametr | SE12.5K | SE15K | SE16K | SE17K | SE25K | SE27.6K |
| Wyjście | ||||||
| Moc znamionowa prądu zmiennego (VA) | 12500 | 15000 | 16000 | 17000 | 25000 | 27600 |
| Moc maksymalna AC (VA) | 12500 | 15000 | 16000 | 17000 | 25000 | 27600 |
| Napięcie wyjściowe AC (V) | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 | 380 / 220 ; 400 / 230 |
| Zakres napięcia wyjściowego AC (V) | 184264,5 | 184264,5 | 184264,5 | 184264,5 | 184264,5 | 184264,5 |
| Częstotliwość AC (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Maksymalny ciągły prąd wyjściowy (A) | 20 | 23 | 25,5 | 26 | 38 | 40 |
| Obsługiwane sieci | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3 / N / PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) |
| Monitoring sieci, ochrona przed tworzeniem wysp, współczynnik mocy | Tak | Tak | Tak | Tak | Tak | Tak |
| THD | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% |
| Wejście | ||||||
| Moc maksymalna DC (W) | 16850 | 20250 | 21600 | 22950 | 33750 | 37250 |
| Bez ,transformatora, nieuziemione | Tak | Tak | Tak | Tak | Tak | Tak |
| Maksymalne napięcie wejściowe (V) | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc | 1000 Vdc |
| Znamionowe napięcie wejściowe (V) | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc | 750 Vdc |
| Maksymalny prąd wejściowy (A) | 21 | 22 | 23 | 23 | 37 | 40 |
| Zabezpieczenie przed odwrotną polaryzacją | Tak | Tak | Tak | Tak | Tak | Tak |
| Detekcja zwarć doziemnych | Czułość 700 k | Czułość 700 k | Czułość 700 k | Czułość 700 k | Czułość 350 k | Czułość 350 k |
| Sprawność falownika (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,3 | 98,3 |
| Sprawność europejska (%) | 97,7 | 97,6 | 97,7 | 97,7 | 98,0 | 98,0 |
| Zużycie energii nocą (W) | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 4 | < 4 |
| Pozostałe funkcje | ||||||
| Obsługiwane interfejsy komunikacyjne | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet, Wi-Fi (wymaga anteny), ZigBee (opcjonalnie), sieć komórkowa GSM (opcjonalnie) |
| Uruchomienie falownika | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego | Poprzez aplikację mobilną SetApp za pomocą wbudowanego punktu dostępu Wi-Fi do połączenia lokalnego |
| Inteligentne zarządzanie energią | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu |
| Ochrona przed łukiem elektrycznym | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) |
| Szybkie rozłączenie | Opcjonalnie (Automatyczne po odłączeniu sieci AC) | Opcjonalnie (Automatyczne po odłączeniu sieci AC) | Opcjonalnie (Automatyczne po odłączeniu sieci AC) | Opcjonalnie (Automatyczne po odłączeniu sieci AC) | Opcjonalnie (Automatyczne po odłączeniu sieci AC) | Opcjonalnie (Automatyczne po odłączeniu sieci AC) |
| Układ zabezpieczający DC (opcja) | ||||||
| 2-biegunowe rozłączenie | Niedostępny | Niedostępny | Niedostępny | Niedostępny | 1000V / 40A | 1000V / 40A |
| Ochrona przepięciowa | Niedostępny | Niedostępny | Niedostępny | Niedostępny | Typ II, wymienny | Typ II, wymienny |
| Bezpieczniki DC | Niedostępny | Niedostępny | Niedostępny | Niedostępny | Opcjonalnie, 20A | Opcjonalnie, 20A |
| Zgodność | Niedostępny | Niedostępny | Niedostępny | Niedostępny | UTE-C15-712-1 | UTE-C15-712-1 |
| Zgodność z normami | ||||||
| Bezpieczeństwo | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 |
| Przyłączenie do sieci | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW | VDE-AR-N-4105, G59/3, AS-4777, EN 50438 , CEI-021, VDE 0126-1-1, CEI-016, BDEW |
| EMC | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 , IEC61000-3-11, IEC61000-3-12 |
| RoHS | Tak | Tak | Tak | Tak | Tak | Tak |
| Specyfikacja mechaniczna | ||||||
| Średnica dławika wyjściowego AC / Przekrój przewodu | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 18-25mm / Przewód jednodrutowy 2.5-16 mm², Przewód linkowy 2.5-10 mm² | 18-25mm / Przewód jednodrutowy 2.5-16 mm², Przewód linkowy 2.5-10 mm² |
| Wejście DC | 2 pary MC4 | 2 pary MC4 | 2 pary MC4 | 2 pary MC4 | 3 pary MC4 | 3 pary MC4 |
| Wejście DC z układem zabezpieczającym DC | Niedostępny | Niedostępny | Niedostępny | Niedostępny | Wymiar zewnętrzny dławika kablowego 5-10 mm / Przekrój kabla 0,513,5 mm2 | Wymiar zewnętrzny dławika kablowego 5-10 mm / Przekrój kabla 0,513,5 mm2 |
| Wymiary (HxWxD) (mm) | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 | 540 x 315 x 260 |
| Wymiary z układem zabezpieczającym DC (wys. x szer. x głęb.) (mm) | Niedostepny | Niedostepny | Niedostepny | Niedostepny | 775 x 315 x 260 | 775 x 315 x 260 |
| Masa (kg) | 30,7 | 30,7 | 30,7 | 30,7 | 45 | 45 |
| Ciężar z układem zabezpieczającym DC | Niedostepny | Niedostepny | Niedostepny | Niedostepny | 48 | 48 |
| Zakres temperatury eksploatacji (°C) | -40+60 | -40+60 | -40+60 | -40+60 | -40+60 | -40+60 |
| Rodzaj chłodzenia | Wentylator (wymienialny przez użytkownika) | Wentylator (wymienialny przez użytkownika) | Wentylator (wymienialny przez użytkownika) | Wentylator (wymienialny przez użytkownika) | Wentylator (wymienialny przez użytkownika) | Wentylator (wymienialny przez użytkownika) |
| Emisja hałasu (dBA) | < 50 | < 50 | < 50 | < 50 | < 55 | < 55 |
| Stopień ochrony | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach |
| Montaż | Wspornik w zestawie | Wspornik w zestawie | Wspornik w zestawie | Wspornik w zestawie | Wspornik w zestawie | Wspornik w zestawie |
