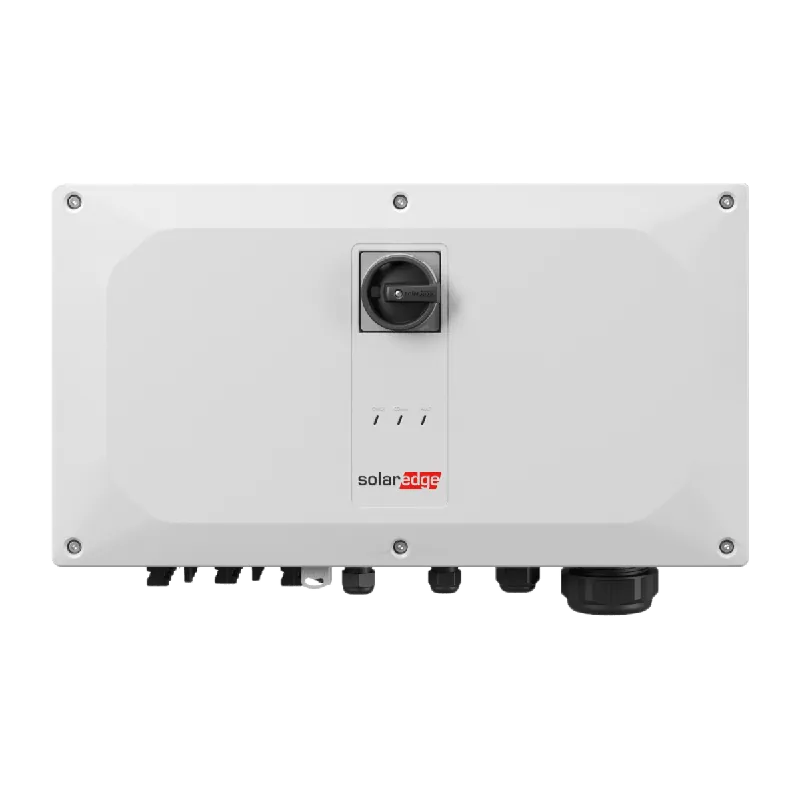

Inwerter SolarEdge z serii SE50K / SE66.6K / SE90K / SE100K / SE120K
Seria inwerterów SE50K / SE66.6K / SE90K / SE100K / SE120K została stworzona z myślą o dużych instalacjach fotowoltaicznych, zapewniając niezrównaną wydajność, bezpieczeństwo oraz łatwość obsługi. Dzięki modułowej konstrukcji i zaawansowanym funkcjom, te urządzenia spełniają najwyższe standardy w branży PV.
Najważniejsze cechy:
- Funkcja wstępnego przekazania do użytkowania: Automatyczna walidacja komponentów systemu na etapie montażu, skracająca czas instalacji i uruchomienia.
- Łatwa instalacja: Modułowa, lekka konstrukcja pozwala na instalację w dwuosobowym zespole.
- Zaawansowane bezpieczeństwo: Wbudowane czujniki temperatury i funkcja ochrony przed zwarciami łukowymi z opcjonalnym szybkim wyłączaniem.
- Niezależne działanie jednostek: Synergiczne jednostki minimalizują czas bezawaryjnej pracy i ułatwiają obsługę.
- Zintegrowane zabezpieczenia: Ochrona przeciwprzepięciowa DC typu 2 oraz SPD AC typu 2 dla maksymalnego bezpieczeństwa.
Dlaczego warto wybrać inwerter z serii SE50K / SE66.6K / SE90K / SE100K / SE120K?
Inwertery z tej serii oferują monitorowanie w czasie rzeczywistym, co pozwala na większą kontrolę nad wydajnością systemu i szybkie wykrywanie potencjalnych problemów. Wbudowana funkcja ograniczania PID gwarantuje maksymalną wydajność, a kompatybilność z zaawansowanymi systemami zarządzania energią SolarEdge czyni je przyszłościowym wyborem.
Dzięki lekkiej konstrukcji i łatwości instalacji, urządzenia te są odpowiednie zarówno dla dużych instalacji komercyjnych, jak i przemysłowych. Wbudowana ochrona przed przepięciami, opcjonalne wyłączniki awaryjne DC oraz zaawansowane funkcje bezpieczeństwa zapewniają niezawodność i trwałość na najwyższym poziomie. To idealne rozwiązanie dla inwestorów poszukujących wydajnych i wszechstronnych falowników do dużych systemów PV.
| Dane techniczne SolarEdge SE50KSE120K | |||||
|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||
| Parametr | SE50K (sieć 400v) | SE66.6K (sieć 400v) | SE90K (sieć 400v) | SE100K (sieć 400v) | SE120K (sieć 480V) |
| Wyjście | |||||
| Znamionowa czynna moc wyjściowa (W) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Maksymalna pozorna moc wyjściowa (VA) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Napięcie wyjściowe ACfazafaza/fazaneutralny (znamionowo) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 |
| Napięcie wyjściowe ACzakres fazafaza/zakres fazaneutralny (Vac) | 304437 / 176253; 320460 / 184264,5 | 304437 / 176253; 320460 / 184264,5 | 304437 / 176253; 320460 / 184264,5 | 304437 / 176253; 320460 / 184264,5 | 432529 / 249305 |
| Częstotliwość AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksymalny ciągły prąd wyjściowy (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 |
| Połączenia linii wyjściowych AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Obsługiwane sieci | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksymalny prąd różnicowy (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitoring sieci, zabezpieczenie pracy wyspowej, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Tak | Tak | Tak | Tak | Tak |
| Całkowite zniekształcenie harmoniczne (THD) (%) | 3% | 3% | 3% | 3% | 3% |
| Zakres współczynnika mocy | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 |
| Wejście | |||||
| Maksymalna moc DC (moduł STC) falownik / jednostka synergiczna (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformatorowe, nieuziemione | Tak | Tak | Tak | Tak | Tak |
| Maksymalne napięcie wejściowe DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Znamionowe napięcie wejściowe DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksymalny prąd wejściowy (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Zabezpieczenie przed odwróconą polaryzacją | Tak | Tak | Tak | Tak | Tak |
| Detekcja zwarć doziemnych | Czułość 167 k na jednostkę synergiczną | Czułość 167 k na jednostkę synergiczną | Czułość 167 k na jednostkę synergiczną | Czułość 167 k na jednostkę synergiczną | Czułość 167 k na jednostkę synergiczną |
| Maksymalna sprawność falownika (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Sprawność europejska (ważona) (%) | 98 | 98 | 98 | 98 | 98 |
| Nocny pobór mocy (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| Pozostałe funkcje | |||||
| Obsługiwane interfejsy komunikacyjne | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) |
| Inteligentne zarządzanie energią | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu |
| Uruchomienie falownika | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego |
| Ochrona przed zakłóceniami wywoływanymi przez łuk elektryczny | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) |
| Szybkie wyłączenie | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) |
| Regulator PID | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany |
| Zabezpieczenie przeciwprzepięciowe RS485 (porty 1+2) | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe DC | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe AC | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne |
| Bezpieczniki DC (jednobiegunowe) | 25 A, opcjonalne | 25 A, opcjonalne | 25 A, opcjonalne | 25 A, opcjonalne | 25 A, opcjonalne |
| Rozłącznik DC | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie |
| Zgodność z normami | |||||
| Bezpieczeństwo | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy dotyczące podłączenia do sieci | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Tak | Tak | Tak | Tak | Tak |
| Specyfikacje instalacji | |||||
| Liczba jednostek Synergy na falownik | 2 | 2 | 3 | 3 | 3 |
| Przekrój kabla AC i średnica zewnętrzna (mm²) | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm |
| Wejście DC: Falownik / Jednostka Synergy | 8/4 pary MC4 | Dławica, 2 pary / 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 8/4 pary MC4 | Dławica, 2 pary / 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 12/4 pary MC4 | Dławica, 3 pary / 1 para, przekrój do 50 mm² aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 12/4 pary MC4 | Dławica, 3 pary / 1 para, przekrój do 50 mm² aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 12/4 pary MC4 | Dławica, 3 pary / 1 para, przekrój do 50 mm² aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm |
| Wymiary (wys. x szer. x gł.) (mm) | Jednostka Synergy: 558 x 328 x 273 mm; Menedżer Synergy: 360 x 560 x 295 mm | Jednostka Synergy: 558 x 328 x 273 mm; Menedżer Synergy: 360 x 560 x 295 mm | Jednostka Synergy: 558 x 328 x 273 mm; Menedżer Synergy: 360 x 560 x 295 mm | Jednostka Synergy: 558 x 328 x 273 mm; Menedżer Synergy: 360 x 560 x 295 mm | Jednostka Synergy: 558 x 328 x 273 mm; Menedżer Synergy: 360 x 560 x 295 mm |
| Waga (kg) | Jednostka Synergy: 32 kg; Urządzenie do zarządzania synergią 18 kg | Jednostka Synergy: 32 kg; Urządzenie do zarządzania synergią 18 kg | Jednostka Synergy: 32 kg; Urządzenie do zarządzania synergią 18 kg | Jednostka Synergy: 32 kg; Urządzenie do zarządzania synergią 18 kg | Jednostka Synergy: 32 kg; Urządzenie do zarządzania synergią 18 kg |
| Zakres temperatury pracy (°C) | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 |
| Chłodzenie | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) |
| Hałas (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stopień ochrony | IP65zewnętrzne i wewnętrzne | IP65zewnętrzne i wewnętrzne | IP65zewnętrzne i wewnętrzne | IP65zewnętrzne i wewnętrzne | IP65zewnętrzne i wewnętrzne |
| Montaż | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik |
