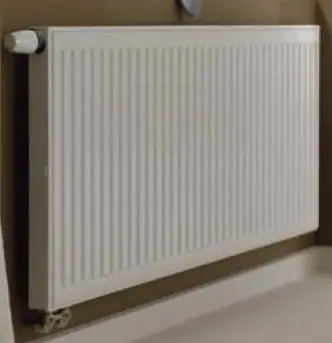

KERMI V22 400×1400 – Grzejnik płytowyGrzejnik dwupłytowy, z dwoma konwektorami, z osłonami, zasilany szeregowoTechnologia X2 oferuje pracę grzejników z zastosowaniem zasady przepływu szeregowego. Najpierw zasilana jest przednia płyta grzejnika a następnie tylne płyty, co pozwala skrócić o 25 % czas rozgrzewania pomieszczenia oraz zwiększyć do 100% emisję energii przez promieniowanie. Często wydajność przedniej płyty jest wystarczająca a kolejna płyta uzyskuje funkcję ekranu przeciw wypromieniowaniu ciepła. Kolejne płyty grzeją dopiero przy zwiększonym zapotrzebowaniu na ciepło.
Schemat działania grzejnika:
Fabrycznie dostosowany do układów dwururowych. W systemie jednorurowym niezbędne jest złącze śrubowe z by-passem, a wkładkę zaworową należy umieścić w pozycji 8. Odstęp między pionowymi kanałami wodnymi wynosi 33,3 mm. Seryjnie dostarczana osłona górna oraz osłony boczne.Malowanie: Grzejnik posiada podwójną warstwę lakieru. Lakierowany jest zgodnie z normą DIN 55900-FWA: jest odtłuszczony, fosfatyzowany, zagruntowany katodowo elektroforetycznym lakierowaniem (KTL) i pokrywany proszkowo (EPS). Osłony boczne i górna wykonane z blachy ocynkowanej lakierowanej proszkowo (ESP).
Zakres dostawy: Grzejnik wyposażony jest w zestaw montażowy, składający się z kołków rozporowych, uchwytów dystansowych oraz zacisków zabezpieczających przed przypadkowym zrzuceniem grzejnika z zawiesia. Wbudowany korek zaślepiający i odpowietrzający oraz wkładkę termostatyczną. Grzejnik nie jest wyposażony w głowicę termostatyczną.
Pakowanie: Gotowy do transportu grzejnik zapakowany jest w karton i zafoliowany. Możliwość montażu grzejnika w opakowaniu np.
Mocowanie: Grzejnik jest mocowany do ściany czterema uchwytami mocującymi, grzejniki o długości pow. 1800 mm – sześcioma. Możliwe jest wyregulowanie grzejnika w pionie i poziomie.
| Wysokość | Długość | Głębokość | Rozstaw Podłączeń | Kolor | Wydajność | Pojemność | Waga | |
| BH |
BL | BT | 70/55/20°C* | 55/45/20°C* | ||||
| [mm] | [mm] | [mm] | [mm] | biały | [W] | [litrów] | [kg] | |
| 400 | 1400 | 100 | 50 | RAL 9016 | 1358 | 871 | 6,30 | 28,13 |
* temperatura zasilania/temperatura powrotu/temperatura w pomieszczeniu
Przyłącza: dolne, 2 x G 3/4″ gwint zewnętrzny, standardowo podłączenie z prawej strony, na zapytanie również z lewej, bez dopłaty– Folder 1 informacyjny technologii Therm X2 – Kliknij (1,3MB) – Folder 2 informacyjny technologii Therm X2 – Kliknij (1,0MB)
Parametry produktu
| Gwarancja: | Producenta 5 lat |
| Kolor: | RAL 9016 (biały) |
| Nr katalogowy: | FTV220401401R1K |
| Inne: | Maksymalna temperatura robocza 110° C, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) |
| Materiał: | stal |
