Przewodowe sterowanie roletami w systemie Sinum

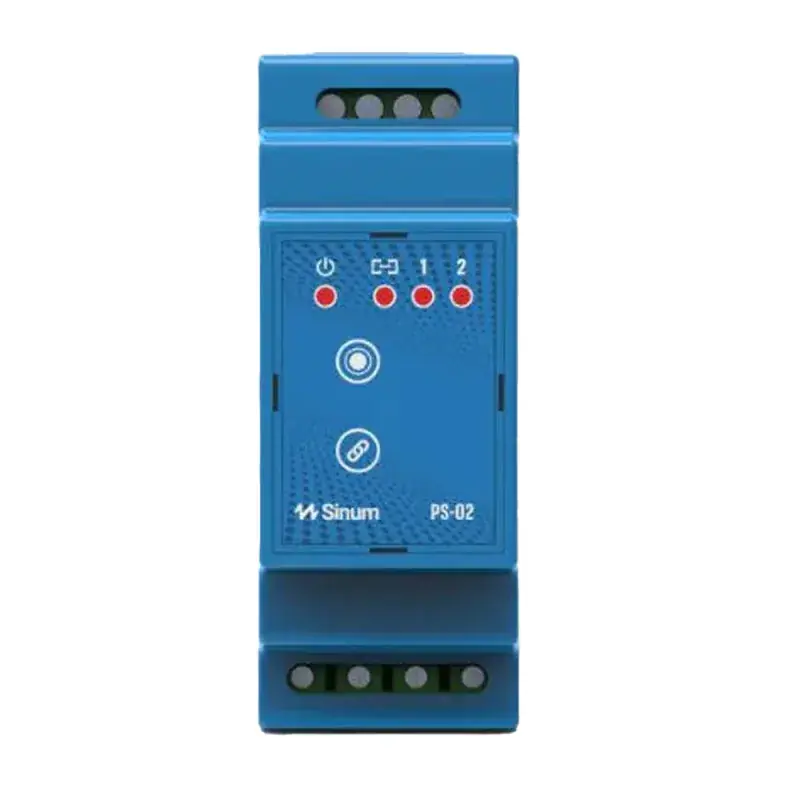

Moduł przekaźnika rolet DIN Sinum PSZ-02m SBUS TECH o numerze katalogowym WG.23.0164 to profesjonalne urządzenie elektroniczne przeznaczone do montażu w szafie rozdzielczej na standardowej szynie DIN. Urządzenie wyposażono w dwa niezależne, beznapięciowe wyjścia przekaźnikowe, które umożliwiają sterowanie kierunkiem pracy napędu rolety. Dzięki przewodowej technologii magistrali SBUS moduł zapewnia stabilną transmisję sygnału bez zakłóceń radiowych.
Moduł umożliwia również bezpośrednie podłączenie sygnału sterującego z tradycyjnego, ściennego włącznika roletowego. Pozwala to na zachowanie kontroli manualnej przy jednoczesnym wprowadzeniu zaawansowanych funkcji zdalnych przez aplikację mobilną Sinum.
Integracja systemowa i kompatybilność
Urządzenie zostało opracowane jako element przewodowej gałęzi systemu inteligentnego domu Sinum. Do pełnego funkcjonowania moduł wymaga fizycznego podłączenia do centrali sterującej EH-01 za pomocą złącza SBUS. Moduł współpracuje zarówno z tradycyjnymi przełącznikami roletowymi, jak i zaawansowanymi algorytmami automatyzacji, umożliwiając tworzenie spersonalizowanych scen i harmonogramów czasowych.
Zastosowanie i wymagania instalacyjne
- Centralne sterowanie napędami rolet okiennych, bram oraz markiz bezpośrednio z poziomu rozdzielnicy elektrycznej.
- Integracja z przewodową magistralą systemową Sinum SBUS przy napięciu zasilania wynoszącym 24 V DC.
- Możliwość podłączenia zewnętrznych, klasycznych przycisków sterowania ręcznego.
- Przeznaczenie do instalacji wewnątrz suchych pomieszczeń w szafach o stopniu ochrony minimum IP20.
Funkcjonalność i kalibracja napędów
Zintegrowane oprogramowanie systemowe pozwala na dokładną konfigurację parametrów pracy podłączonego pancerza rolety. Po sparowaniu modułu z centralą instalator ma możliwość przeprowadzenia automatycznej kalibracji, która precyzyjnie określa skrajne położenia krańcowe napędu. Pozwala to na procentowe ustawianie stopnia otwarcia rolety oraz poprawną obsługę rolet zaciemniających i żaluzji nakładanych.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Producent | TECH Sterowniki |
| Model | PSZ-02m SBUS Sinum |
| Kod producenta (MPN) | WG.23.0164 |
| Kod EAN | 5902479667119 |
| Typ komunikacji | Przewodowa TECH SBUS |
| Napięcie zasilania | 24 V DC |
| Pobór mocy | 1 W |
| Liczba wyjść przekaźnikowych | 2 |
| Maksymalne obciążenie przekaźnika | 0,5 A |
| Sposób montażu | Szyna DIN (TH35) |
| Szerokość | 35 mm |
| Wysokość | 89 mm |
| Głębokość | 65 mm |
| Temperatura pracy | 5°C – 50°C |
| Stopień ochrony | IP20 |
| Kolor obudowy | Niebieski |
