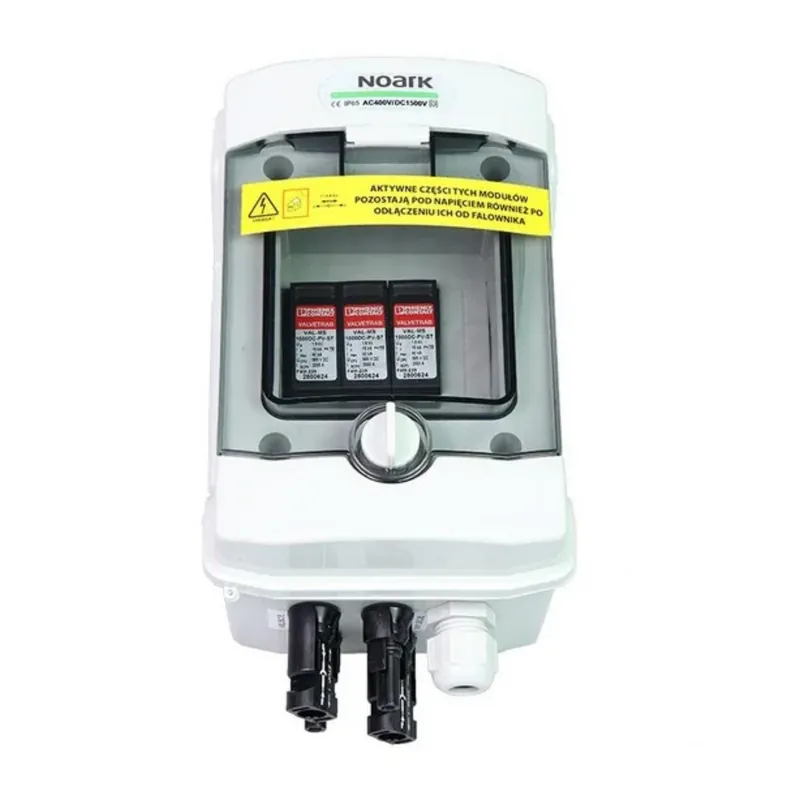

Noark SH-5 DC Seria Standard
Modułowy ogranicznik przepięć SH-5 DC z serii Standard od Noark został zaprojektowany do ochrony instalacji fotowoltaicznych przed skutkami przepięć. Wyposażony w zaawansowane ograniczniki typu T1/T2, zapewnia wysoki poziom bezpieczeństwa oraz niezawodność działania w trudnych warunkach, potwierdzony stopniem ochrony IP65 i odpornością na promieniowanie UV.
Najważniejsze cechy Noark SH-5 DC Seria Standard:
- Skuteczna ochrona przeciwprzepięciowa typu T1/T2 dzięki ogranicznikowi PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Maksymalny prąd wyładowczy Imax wynoszący 40 kA (8/20 s) i prąd znamionowy In 15 kA (8/20 s).
- Szybki czas odpowiedzi25 ns, minimalizujący ryzyko uszkodzenia chronionego sprzętu.
- Wytrzymała, modułowa obudowa o stopniu ochrony IP65, odporna na promieniowanie UV i uderzenia (IK08).
- Znamionowe napięcie izolacji U: 400 V AC, 1500 V DC, z możliwością pracy w temperaturze od -25°C do +60°C.
- Gotowość do podłączenia z fabrycznie zainstalowanymi złączami MC4 Stäubli i 5-letnią gwarancją.
Dla kogo jest to dobry wybór?
Noark SH-5 DC Seria Standard to idealne rozwiązanie dla instalatorów systemów fotowoltaicznych poszukujących niezawodnego i łatwego w montażu zabezpieczenia dla instalacji pracujących przy wysokich napięciach DC. Sprawdzi się doskonale zarówno w zastosowaniach mieszkaniowych, jak i komercyjnych, gdzie kluczowe jest bezpieczeństwo oraz długa żywotność urządzeń chronionych przed przepięciami.
| Parametr | SH-5 DC |
|---|---|
| DANE WEJŚCIOWE AKUMULATORA | |
| Ilość wejść | wyjść łańcucha PV | 1 | 1 |
| Liczba pól | 4 |
| Rodzaj przyłącza | Tablicowe MC4 Stäubli |
| Model | PHS 4 T |
| PARAMETRY PODSTAWOWE STRONA DC | |
| Ilość | Rodzaj ogranicznika przepięć DC | Typ | 1 | Phoenix | T1/T2 |
| PARAMETRY ELEKTRYCZNE I MECHANICZNE OBUDOWY | |
| Wymiary obudowy bez dławików i MC4 (Dł|Sz|Wy) (mm) | 120.00 | 128.00 | 201.00 |
| Wykonanie zgodne z | EN 60670-1, EN 62208 |
| Stopień ochrony | IP65 |
| Klasa ochrony | II |
| Znamionowe napięcie izolacji U (V) | 400 V AC, 1500 V DC |
| Próba rozżarzonym prętem (°C) | 650°C |
| Odporność na uderzenia | IK08 |
| Odporność na UV | Tak |
| Plastik do ponownego przetworzenia | bezhalogenowy |
| Temperatura robocza (°C) | -25°C+60°C |
| Zastosowany ogranicznik przepięć DC (SPD) | |
| Producent | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Ochrona przeciwprzepięciowa | T1 / T2 |
| Napięcie biegu jałowego Uocstc (V) | 975 V DC |
| Maksymalny prąd wyładowczy Imax (8/20) µs (kA) | 40 kA |
| Czas odpowiedzi tA (ns) | 25 ns |
| Probierczy prąd piorunowy (10/350) µs, ładunek (As) | 2,5 As |
| Probierczy prąd piorunowy (10/350) µs, energia specyficzna (kJ/) | 6,25 kJ/ |
| Probierczy prąd pioruna (10/350) µs, wartość szczytowa limp (kA) | 5 kA |
| Sumaryczny prąd odprowadzany Itotal (8/20) µs (kA) | 40 kA |
| Sumaryczny prąd odprowadzany Itotal (10/350) µs (kA) | 5 kA |
| Rezystancja izolacji Riso (G) | 5 G (przy 500 V DC) |
| Znamionowy prąd wyładowczy In (8/20) µs (kA) | 15 kA |
| Znamionowy prąd obciążenia I (A) | 80 A |
| Długotrwały prąd roboczy ICPV (µA) | < 20 µA DC |
| Najwyższe napięcie trwałe Ucpv (V) | 1170 V DC |
| Odporność na zwarcie IsCPV (kA) | 2000 A |
| Napięcie resztkowe Ures (kV) | 3,5 kV (przy In) |
| 2,9 kV (przy 5 kA) | |
| 3,2 kV (przy 10 kA) | |
| 3,7 kV (przy 20 kA) | |
| 4,1 kV (przy 30 kA) | |
| 4,6 kV (przy 40 kA) | |
| Prąd przewodu ochronnego IPE (kV) | 20 µA DC |
| 350 µA AC | |
| Poziom ochrony Up (kV) | 3,5 kV |
| Pobór mocy w trybie czuwania Pc (mVA) | 25 mVA |
| Konfiguracja połączenia | Konfiguracja Y |
UWAGA! AKTYWNE CZĘŚCI TYCH MODUŁÓW POZOSTAJĄ POD NAPIĘCIEM RÓWNIEŻ PO ODŁĄCZENIU ICH OD FALOWNIKA.
