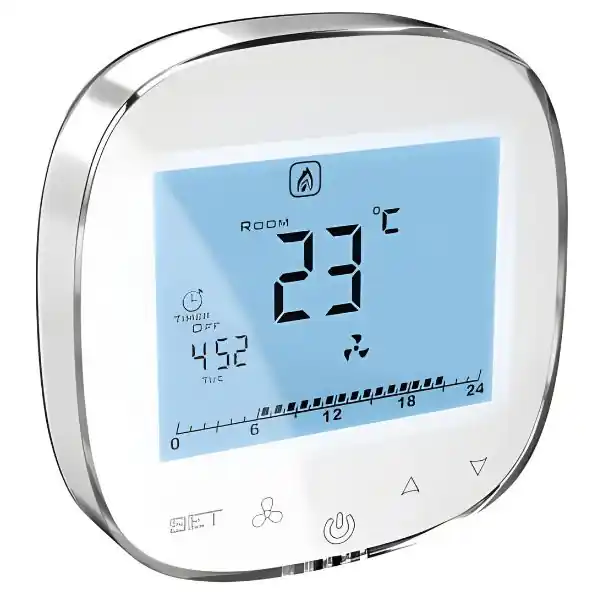

Sterownik HMI WING EC VTS 1-4-2801-0155 – tygodniowy panel sterujący do kurtyn WING EC z Modbus RTU i termostatem
HMI WING EC (HMI WING HY) to zaawansowany panel sterujący do wszystkich rodzajów kurtyn powietrznych WING EC, który łączy wygodę obsługi z rozbudowanymi funkcjami automatyki. Sterownik posiada wbudowany termostat, tygodniowy programator pracy (osobne harmonogramy na dni robocze i weekend, po 4 okresy grzewcze na dobę) oraz umożliwia trójstopniową regulację prędkości wentylatora i trójstopniową regulację mocy grzania. Dzięki temu możesz precyzyjnie dopasować pracę kurtyn WING EC do godzin otwarcia obiektu, harmonogramu pracy lub zmiennych warunków pogodowych – bez konieczności ręcznego włączania i wyłączania.
Panel wyposażono w interfejs RS485 z protokołem Modbus RTU, co ułatwia integrację z systemami automatyki budynkowej (BMS) i pozwala włączyć kurtyny w logikę inteligentnej hali (np. powiązanie z sygnałem otwarcia drzwi, czujnikami obecności czy harmonogramem pracy zakładu). Nowoczesny design, klawiatura dotykowa oraz podświetlany ekran zapewniają wygodną, intuicyjną obsługę. Sterownik jest przystosowany do pracy ciągłej przy zasilaniu 230 V AC i montażu w standardowej puszce podtynkowej -60 mm na specjalnym uchwycie, który ułatwia instalację i ewentualną deinstalację panelu.
Co potrafi sterownik tygodniowy HMI WING EC w codziennej pracy kurtyn powietrznych?
Programator tygodniowy + termostat – praca dopasowana do rytmu obiektu
Sterownik HMI WING EC oferuje zaawansowany kalendarz okresów grzewczych z rozróżnieniem na dni robocze i weekend. Dla każdego dnia można ustawić do 4 okresów grzewczych, co pozwala np. na automatyczne załączenie kurtyn przed otwarciem, przejście w tryb podtrzymania w godzinach mniejszego ruchu oraz wyłączenie po zamknięciu obiektu. Wbudowany termostat utrzymuje zadaną temperaturę w strefie wejściowej, uruchamiając grzanie i nawiew tylko wtedy, gdy jest to potrzebne. Dzięki temu kurtyna WING EC przestaje być ręcznym przełącznikiem, a staje się elementem spójnego systemu ogrzewania powietrznego.
Trzy biegi nawiewu i trzy stopnie grzania – pełna kontrola nad komfortem
HMI WING EC umożliwia trójstopniową regulację prędkości wentylatora EC oraz trzy stopnie mocy grzania (dla kurtyn z nagrzewnicą wodną lub elektryczną sterowaną przez HMI). Taka kombinacja pozwala dokładnie dopasować intensywność strumienia powietrza oraz ilość energii cieplnej do warunków na zewnątrz – przy lekkim wietrze wystarczy niski bieg, a przy mrozach i częstych otwarciach drzwi można przejść na wyższe poziomy. Sterownik optymalizuje pracę kurtyn, zapewniając im nieprzerwane i niezawodne funkcjonowanie, a przemyślane funkcje przekładają się na oszczędność energii.
Trzy tryby pracy automatycznej z czujnikiem drzwiowym
Po podłączeniu zewnętrznego czujnika drzwiowego sterownik oferuje trzy tryby automatycznej pracy:
Drzwi – grzanie z nawiewem lub sam nawiew tylko przy otwartych drzwiach, z utrzymywaniem zadanej temperatury.
Pomieszczenie – grzanie z nawiewem lub sam nawiew, utrzymywanie zadanej temperatury niezależnie od stanu drzwi (nawiew uruchamiany ręcznie).
Drzwi + pomieszczenie – praca zależna od sygnału z drzwi, ale z kontrolą temperatury w pomieszczeniu.
Dzięki tym trybom można tak zaprogramować kurtynę, aby pracowała dokładnie wtedy, kiedy jest potrzebna – przy każdym otwarciu drzwi, w trybie ciągłym w strefach newralgicznych lub jako wsparcie dla całego systemu ogrzewania w okresach zwiększonego ruchu.
Specyfikacja techniczna – HMI WING EC
| Producent / seria | VTS – HMI WING EC |
|---|---|
| Model | HMI WING HY (sterownik tygodniowy do WING EC) |
| Kod producenta | 1-4-2801-0155 |
| Kompatybilne urządzenia | Wszystkie kurtyny powietrzne WING EC |
| Interfejs komunikacyjny | RS485 z protokołem Modbus RTU – integracja z BMS |
| Regulacja prędkości | 3-stopniowa regulacja prędkości wentylatorów EC |
| Regulacja mocy grzania | 3-stopniowa regulacja mocy grzania |
| Programator tygodniowy | Dni robocze / weekend, do 4 okresów grzewczych na dobę |
| Funkcja ANTIFROST | Tak – zabezpieczenie przed zamarzaniem |
| Termostat | Wbudowany termostat + współpraca z zewnętrznym czujnikiem temperatury |
| Tryby automatyczne (z czujnikiem drzwi) | Drzwi / Pomieszczenie / Drzwi + pomieszczenie |
| Zasilanie | 1×230 V AC, praca ciągła |
| Montaż | Puszka podtynkowa -60 mm, uchwyt montażowy z szybkim wypięciem panelu |
| Obsługa | Klawiatura dotykowa, podświetlany ekran, intuicyjna nawigacja |
Najczęściej zadawane pytania (FAQ)
Do sterowania wszystkimi kurtynami WING EC: prędkością wentylatora, mocą grzania, harmonogramem pracy i trybem automatycznym (z czujnikiem drzwiowym).
Tak – można zdefiniować oddzielne harmonogramy dla dni roboczych i weekendu oraz do 4 okresów grzewczych na dobę.
Tak – interfejs RS485 z protokołem Modbus RTU umożliwia łatwą integrację z systemami automatyki budynkowej.
Trzy tryby: Drzwi (praca tylko przy otwartych drzwiach), Pomieszczenie (praca wg termostatu niezależnie od drzwi) oraz Drzwi + pomieszczenie (logika mieszana).
Chcesz, aby kurtyny WING EC pracowały automatycznie, oszczędnie i komfortowo? Sterownik HMI WING EC zapewni inteligentne harmonogramy, funkcję ANTIFROST i integrację z BMS. Skontaktuj się z nami – pomożemy dobrać pełny zestaw automatyki VTS.
