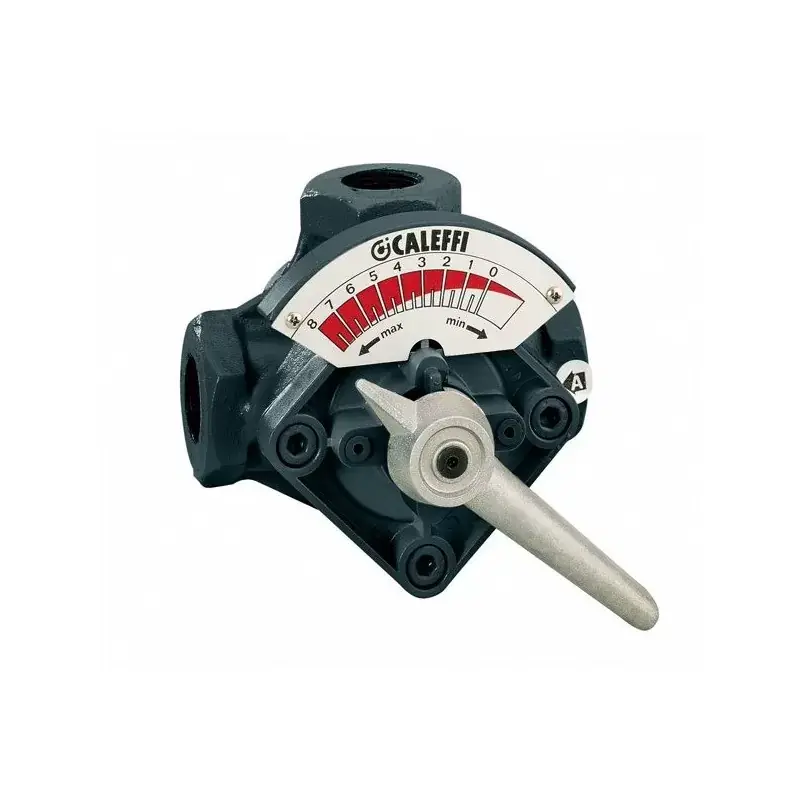

Konstrukcja zaworu mieszającego Caleffi 610005
Zawór mieszający 3-drogowy 3/4″ Caleffi to mosiężna armatura obrotowa wyposażona w wewnętrzną przepustnicę, służąca do regulacji temperatury czynnika w obiegach c.o. Korpus urządzenia wykonano z mosiądzu, co gwarantuje długą żywotność i odporność na korozję. Wewnątrz znajduje się odpowiednio wyprofilowane zawieradło ułatwiające proporcjonalne mieszanie wody zasilającej z powracającą z instalacji.
Elementy wewnętrzne zostały dopasowane w celu zminimalizowania oporów przepływu. Zawór charakteryzuje się niskim współczynnikiem przecieku, co pozwala na bardzo dokładne utrzymywanie zadanej temperatury na wyjściu, niezbędne do prawidłowej pracy nowoczesnych instalacji.
Parametry hydrauliczne
Prezentowany model przystosowany jest do pracy z wodą oraz roztworami glikolu. Maksymalne ciśnienie robocze wynosi 10 bar, co daje duży margines bezpieczeństwa w standardowych układach centralnego ogrzewania. Urządzenie zachowuje pełną szczelność i płynność regulacji nawet przy zmiennych parametrach pracy pompy obiegowej.
Zastosowanie i kompatybilność w instalacji
Głównym zadaniem zaworu jest sterowanie temperaturą zasilania w obiegach grzewczych, takich jak ogrzewanie płaszczyznowe lub grzejnikowe. Posiada gwinty wewnętrzne G 3/4, które pozwalają na szybki i pewny montaż w rurociągach o bezpośrednio dopasowanej średnicy.
Urządzenie współpracuje z dostępnymi na rynku siłownikami elektrycznymi przeznaczonymi do zaworów obrotowych. Pozwala to na pełną automatyzację procesu mieszania, gdy armatura zostanie sprzęgnięta ze sterownikiem kotła lub zewnętrznym regulatorem pogodowym.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Typ zaworu | 3-drogowy, obrotowy z przepustnicą |
| Producent | Caleffi |
| Rozmiar przyłącza | 3/4″ |
| Rodzaj gwintu | Wewnętrzny (GW) |
| Materiał korpusu | Mosiądz |
| Maksymalne ciśnienie pracy | 10 bar |
| Czynnik roboczy | Woda, roztwory glikolu |
| Możliwość montażu siłownika | Tak |
