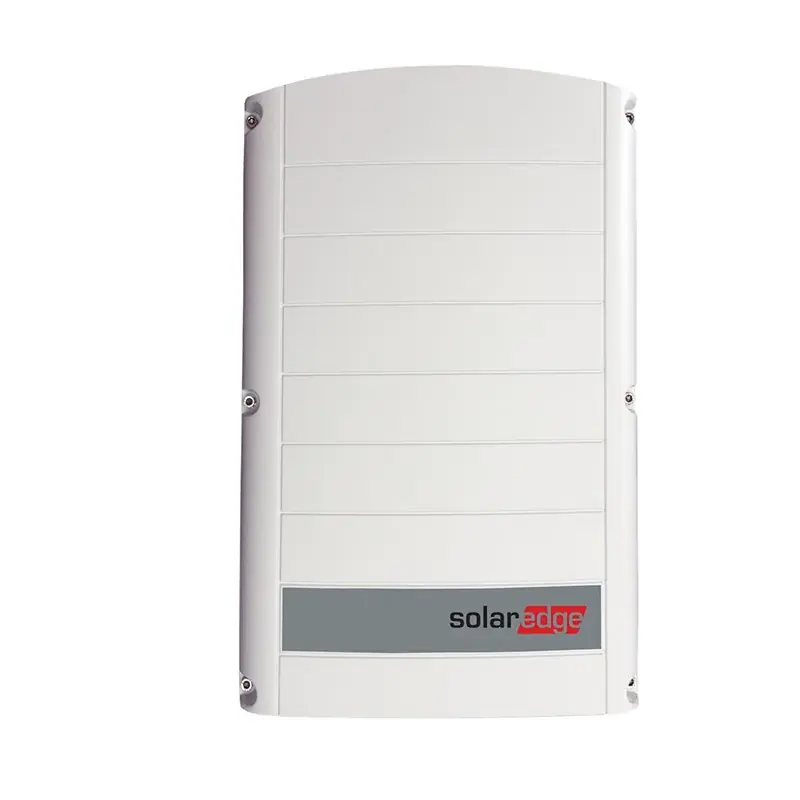

Falowniki trójfazowe SolarEdge SE12.5KSE20K
Falowniki trójfazowe SolarEdge serii SE12.5K do SE20K stanowią kluczowy element zoptymalizowanych systemów fotowoltaicznych SolarEdge, dedykowanych dla instalacji komercyjnych oraz większych projektów domowych. Urządzenia te zostały zaprojektowane do współpracy wyłącznie z optymalizatorami mocy SolarEdge, co pozwala na osiągnięcie wyjątkowej sprawności, elastyczności w projektowaniu oraz implementację zaawansowanych funkcji bezpieczeństwa.
Najważniejsze cechy falowników SolarEdge SE12.5KSE20K:
- Wyjątkowa sprawność (do 98%): Dzięki pracy ze stałym napięciem wejściowym, niezależnym od liczby i typu modułów w łańcuchu (optymalizację zapewnia optymalizator), falownik zawsze działa w optymalnym punkcie, maksymalizując produkcję energii.
- Zaawansowane funkcje bezpieczeństwa: Zintegrowana ochrona przed zwarciem łukowym (AFCI) oraz funkcja SafeDC, która automatycznie redukuje napięcie DC w łańcuchach do bezpiecznego poziomu w przypadku wyłączenia falownika lub awarii sieci.
- Łatwa instalacja i uruchomienie: Falowniki są małe, lekkie i proste w montażu (najlżejsze w swojej klasie). Uruchomienie odbywa się szybko i łatwo za pomocą aplikacji SolarEdge SetApp na smartfonie.
- Zintegrowany monitoring na poziomie modułu: Pełna widoczność pracy każdego modułu fotowoltaicznego dzięki współpracy z optymalizatorami, co ułatwia diagnostykę i konserwację systemu.
- Elastyczność projektowania i dłuższe łańcuchy: Technologia stałego napięcia pozwala na tworzenie dłuższych łańcuchów PV, co upraszcza projektowanie i redukuje koszty komponentów systemu (BoS).
- Gotowość do pracy w sieci i komunikacja: Wbudowany port Ethernet oraz opcjonalna łączność Wi-Fi zapewniają łatwe połączenie z platformą monitoringu SolarEdge. Opcjonalna ochrona przepięciowa dla RS485.
Dla kogo jest to dobry wybór?
Falowniki SolarEdge SE12.5KSE20K to optymalny wybór dla instalatorów i właścicieli systemów fotowoltaicznych w obiektach komercyjnych, przemysłowych lub dużych budynkach mieszkalnych, którzy poszukują rozwiązania oferującego maksymalny uzysk energii, najwyższy poziom bezpieczeństwa oraz pełną kontrolę i monitoring pracy instalacji na poziomie pojedynczego modułu. Są one integralną częścią ekosystemu SolarEdge.
Specyfikacja Falownik Trójfazowy SolarEdge SE12.5KSE20K
| Parametr | SE12.5K | SE16K | SE17K | SE20K |
|---|---|---|---|---|
| WYJŚCIE | ||||
| Znamionowa moc wyjściowa (VA) | 12500 | 16000 | 17000 | 20001* |
| Maksymalna moc wyjściowa (VA) | 12500 | 16000 | 17000 | 20001* |
| Napięcie wyjściowe ACfaza do fazy / faza do przewodu zerowego (napięcie znamionowe) (Vac) | 400 / 230 | 400 / 230 | 400 / 230 | 400 / 230 |
| ACzakres napięcia wyjściowegofaza do przewodu zerowego (Vac) | 184264,5 | 184264,5 | 184264,5 | 184264,5 |
| Częstotliwość AC (Hz) | 50 / 60 ± 5 | 50 / 60 ± 5 | 50 / 60 ± 5 | 50 / 60 ± 5 |
| Maksymalny ciągły prąd wyjściowy (na fazę) (Aac) | 20 | 23,2 | 24,6 | 29 |
| Obsługiwane siecitrójfazowe | 3 / N / PE (WYE z przewodem zerowym) | 3 / N / PE (WYE z przewodem zerowym) | 3 / N / PE (WYE z przewodem zerowym) | 3 / N / PE (WYE z przewodem zerowym), 3 / PE |
| Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Tak | Tak | Tak | Tak |
| THD (%) | <3 | <3 | <3 | <3 |
| WEJŚCIE | ||||
| Maksymalna moc DC (moduł STC) (W) | 16850 | 21600 | 22950 | 30000 |
| Beztransformatorowe, nieuziemione | Tak | Tak | Tak | Tak |
| Maksymalne napięcie wejściowe (Vdc) | 1000 | 1000 | 1000 | 1000 |
| Znamionowe napięcie wejściowe (Vdc) | 750 | 750 | 750 | 750 |
| Maksymalny prąd wejściowy (Adc) | 21 | 23,2 | 24,6 | 29 |
| Zabezpieczenie przed odwrotną polaryzacją | Tak | Tak | Tak | Tak |
| Detekcja zwarć doziemnych (k) | Czułość 700k
(1) | Czułość 700k
(1) | Czułość 700k
(1) | Czułość 165k
(1) |
| Maksymalna sprawność falownika (%) | 98 | 98 | 98 | 98 |
| Sprawność europejska (ważona) (%) | 97,7 | 97,7 | 97,7 | 97,7 |
| Zużycie energii nocą (W) | < 2,5 | < 2,5 | < 2,5 | < 4 |
| POZOSTAŁE FUNKCJE | ||||
| Obsługiwane interfejsy komunikacyjne
(2) | RS485, Ethernet Wi-Fi (opcjonalnie)
(3), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet Wi-Fi (opcjonalnie)
(3), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet Wi-Fi (opcjonalnie)
(3), sieć komórkowa GSM (opcjonalnie) | RS485, Ethernet Wi-Fi (opcjonalnie)
(3), sieć komórkowa GSM (opcjonalnie) |
| Uruchomienie falownika | Poprzez aplikację mobilną SetApp wykorzystującą wbudowaną stację Wi-Fi do nawiązania połączenia lokalnego | Poprzez aplikację mobilną SetApp wykorzystującą wbudowaną stację Wi-Fi do nawiązania połączenia lokalnego | Poprzez aplikację mobilną SetApp wykorzystującą wbudowaną stację Wi-Fi do nawiązania połączenia lokalnego | Poprzez aplikację mobilną SetApp wykorzystującą wbudowaną stację Wi-Fi do nawiązania połączenia lokalnego |
| Inteligentne zarządzanie energią | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu | Ograniczanie eksportu |
| Ochrona przed łukiem elektryczny | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) | Zintegrowany, konfigurowalny przez użytkownika (zgodnie z UL1699B) |
| Ochrona przepięciowa RS485 | Opcjonalnie
(4) | Opcjonalnie
(4) | Opcjonalnie
(4) | Opcjonalnie
(4) |
| Ochrona przepięciowa strony DC | Typu II, wymienna, monitorowana | |||
| Ochrona przepięciowa strony AC | Typu II, wymienna, opcjonalna | |||
| ZGODNOŚĆ Z NORMAMI | ||||
| Bezpieczeństwo | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 | IEC-62103 (EN50178), IEC-62109, AS3100 |
| Przyłączenie do sieci
(5) | EN50549-1, EN50549-2, VDE-AR-N4105, VDEV0126-1-1, CEI0-21, CEI0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99(NI) Type A, VFR2019 | EN50549-1, EN50549-2, VDE-AR-N4105, VDEV0126-1-1, CEI0-21, CEI0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99(NI) Type A, VFR2019 | EN50549-1, EN50549-2, VDE-AR-N4105, VDEV0126-1-1, CEI0-21, CEI0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99(NI) Type A, VFR2019 | EN50549-1, EN50549-2, VDE-AR-N4105, VDEV0126-1-1, CEI0-21, CEI0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99(NI) Type A, VFR2019 |
| EMC | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, Klasa B | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, Klasa B | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, Klasa B | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, Klasa A |
| RoHS | Tak | Tak | Tak | Tak |
| SPECYFIKACJA MECHANICZNA | ||||
| Średnica dławika wyjściowego AC / Przekrój przewodu (mm / mm²) | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | 15-21mm / Przewód jednodrutowy 2.5-16 mm² | Średnica przewodu 19-28 mm / 416 mm² |
| Wejście DC | 2 pary MC4 | 2 pary MC4 | 2 pary MC4 | 4 pary MC4 |
| Wym (H x W x D) (mm) | 549 x 317 x 264 | 549 x 317 x 264 | 549 x 317 x 264 | 550 x 317 x 273 |
| Masa (kg) | 30,7 | 30,7 | 30,7 | 32 |
| Zakres temperatury eksploatacji (°C) | od -40 do +60
(6) | od -40 do +60
(6) | od -40 do +60
(6) | od -40 do +60
(6) |
| Rodzaj chłodzenia | Wentylator wymienny | Wentylator wymienny | Wentylator wymienny | Wentylator wymienny |
| Emisja hałasu (dB A) | < 50 | < 50 | < 50 | < 62 |
| Stopień ochrony | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach | IP65na wolnym powietrzu lub w budynkach |
| Montaż | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik |
