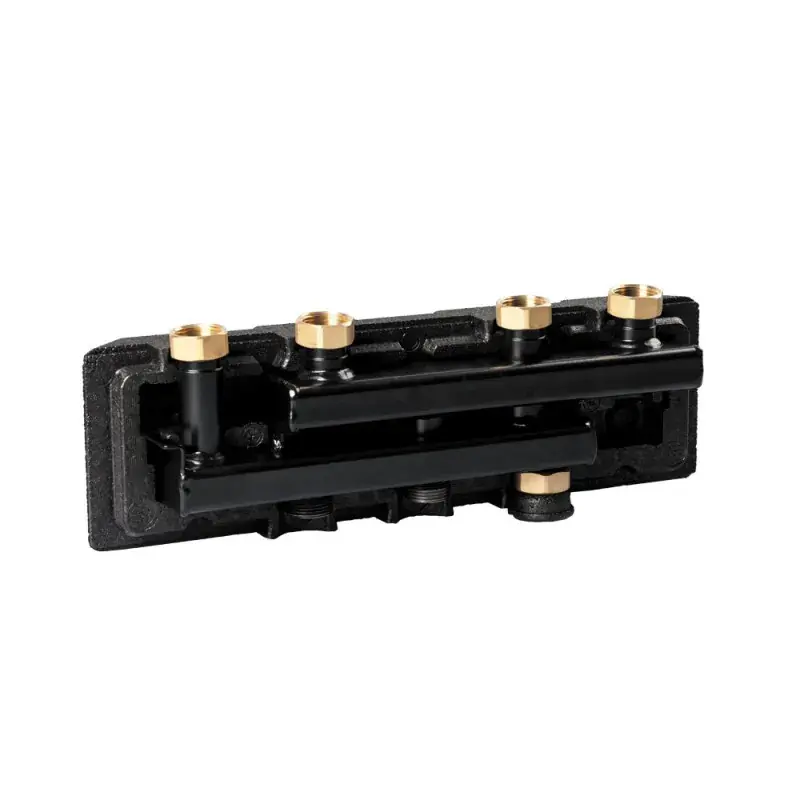

Rozdzielacz WATTS VB20-2 (numer katalogowy 10077395) to kompaktowe urządzenie przeznaczone do rozdzielania czynnika grzewczego w instalacjach centralnego ogrzewania. Urządzenie umożliwia bezpośrednie podłączenie dwóch grup pompowych z serii FlowBox DN20, takich jak HK20 lub HKM20. Konstrukcja zapewnia hydrauliczne zasilanie poszczególnych pętli grzewczych z zachowaniem pełnej sprawności przepływu.
Konstrukcja i izolacja termiczna
Rozdzielacz wykonano ze stali pokrytej specjalną powłoką antykorozyjną, co chroni elementy metalowe przed przedwczesnym zużyciem i działaniem wilgoci. W zestawie znajduje się fabryczna łupina izolacyjna wykonana ze spienionego polipropylenu (EPP). Izolacja ta zapewnia skuteczną ochronę przed stratami ciepła do otoczenia, a wewnętrzny podział komór gwarantuje pełne termiczne rozdzielenie przewodu zasilającego od powrotnego. Do uszczelnienia przyłączy zastosowano wysokiej jakości materiał uszczelniający AFM 34/2, który cechuje się wysoką odpornością na temperaturę i ciśnienie.
Zastosowanie i kompatybilność
Urządzenie jest w pełni przystosowane do pracy w zamkniętych systemach grzewczych, w których jako medium stosuje się wodę lub roztwór wody z glikolem. Maksymalna wydajność obsługiwana przez rozdzielacz wynosi do 38 kW przy różnicy temperatur t = 20 K. Produkt jest dedykowany do bezpośredniego montażu z grupami pompowymi WATTS serii HK20 oraz HKM20. Połączenie od strony grup pompowych realizowane jest za pomocą mosiężnych nakrętek złącznych z gwintem wewnętrznym G 1, natomiast przyłącza od strony źródła ciepła posiadają gwint zewnętrzny G 1 GZ.
Wskazówki montażowe
Rozdzielacz charakteryzuje się stałym rozstawem osi przyłączy wynoszącym 90 mm. Ułatwia to precyzyjne dopasowanie i szybki montaż grup pompowych bez konieczności dodatkowych przeróbek instalacyjnych. Fabryczny zestaw nie zawiera uchwytów ściennych – montaż na ścianie wymaga zastosowania dedykowanego wspornika montażowego o numerze katalogowym 10026388, który należy skompletować osobno.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | WATTS |
| Model | VB20-2 |
| Numer katalogowy (MPN) | 10077395 |
| Kod EAN | 4051394130305 |
| Średnica nominalna | DN20 |
| Liczba obiegów grzewczych | 2 |
| Rozstaw osi przyłączy | 90 mm |
| Przyłącze od strony grup pompowych | G 1 GW |
| Przyłącze od strony źródła ciepła | G 1 GZ |
| Maksymalna moc instalacji | 38 kW (przy t = 20 K) |
| Materiał korpusu | Stal z powłoką antykorozyjną |
| Materiał nakrętek złącznych | Mosiądz CW617N |
| Materiał izolacji termicznej | EPP |
| Materiał uszczelnienia | AFM 34/2 |
| Dopuszczalne medium | Woda, roztwór wody z glikolem |
| Waga | 4.3 kg |
