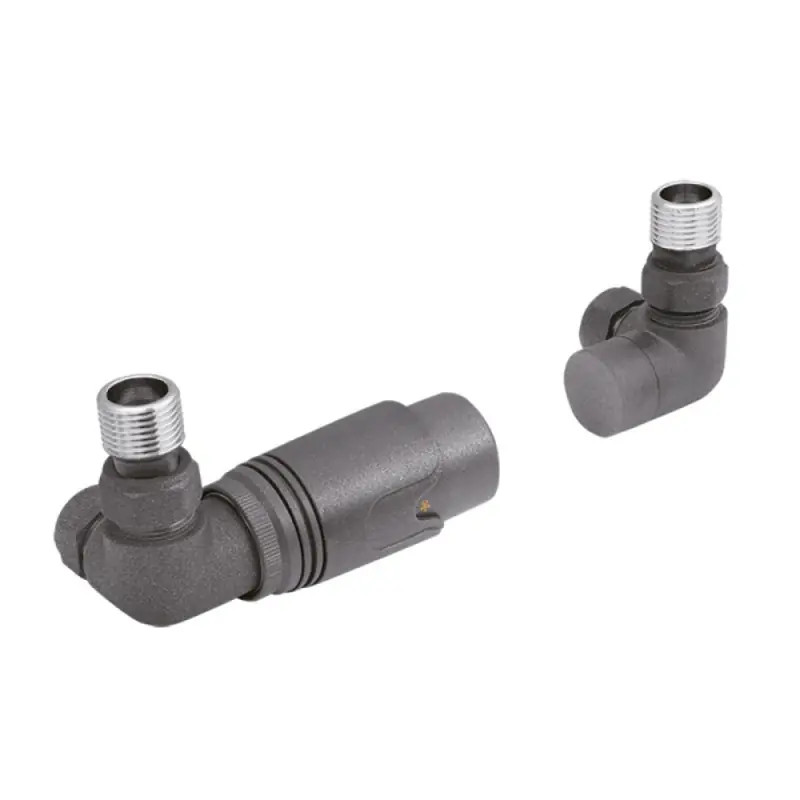

Komplet termostatyczny lewy 1/2″ PHA-037G grafit PERFEXIM to fabrycznie przygotowany zestaw przyłączeniowy przeznaczony do montażu z grzejnikami łazienkowymi oraz pionowymi kolumnowymi w instalacjach centralnego ogrzewania. Fabryczna orientacja zaworów zakłada podłączenie zasilania z lewej strony grzejnika, co eliminuje błędy montażowe mające wpływ na prawidłową pracę instalacji.
Zastosowanie i kompatybilność przyłączeniowa
Zestaw jest kompatybilny z instalacjami wykonanymi w różnych technologiach dzięki dołączonym złączkom instalacyjnym. W opakowaniu znajdują się adaptery umożliwiające bezpośrednie połączenie z rurą wielowarstwową ø16 x 2 mm oraz miedzianą ø15 mm. Rozmiar gwintu przyłączeniowego do grzejnika wynosi G 1/2, co odpowiada standardowym przyłączom grzejnikowym.
Regulacja przepływu i funkcja nastawy wstępnej
Wkładki termostatyczne zastosowane w zaworach wyposażono w mechanizm nastawy wstępnej. Rozwiązanie to pozwala na precyzyjne zrównoważenie hydrauliczne instalacji poprzez indywidualną regulację przepływu na każdym odbiorniku ciepła. Konstrukcja wkładki sprawia, że czynnik grzewczy napiera na grzybek od dołu, przeciwdziałając sile sprężyny, co gwarantuje stabilną regulację temperatury bez ryzyka generowania hałasów.
Możliwość zmiany położenia wkładki termostatycznej
Zestaw charakteryzuje się unikalną konstrukcją korpusów, która dopuszcza zamianę wkładki termostatycznej i wkładki odcinającej miejscami. W przypadku omyłkowego, odwrotnego podłączenia przewodów zasilającego i powrotnego w ścianie, instalator może zamienić elementy wewnętrzne zaworów bez konieczności demontażu całych korpusów z instalacji grzewczej.
Materiały i konstrukcja elementów zestawu
Główne elementy korpusu, łączniki oraz nakrętki montażowe wykonano z wysokiej jakości mosiądzu pokrytego trwałą grafitową powłoką malarską. Sprężyna, trzpień oraz pierścień osadczy wykonane są ze stali nierdzewnej, co zapobiega korozji i gwarantuje długą żywotność. Uszczelnienia wewnętrzne wykonano z elastomeru NBR odpornego na wysoką temperaturę.
Zawór termostatyczny
| Parametr | Wartość |
|---|---|
| Rozmiar gwintu przyłączeniowego | G 1/2 |
| Maksymalna temperatura robocza | +120 °C |
| Minimalna temperatura robocza | +1 °C |
| Maksymalne ciśnienie robocze | 1,0 MPa |
| Wkładka z nastawą wstępną | Tak |
| Strona montażu (zasilanie) | Lewa |
Zawór odcinający
| Parametr | Wartość |
|---|---|
| Rozmiar gwintu przyłączeniowego | G 1/2 |
| Maksymalna temperatura robocza | +120 °C |
| Minimalna temperatura robocza | +1 °C |
| Maksymalne ciśnienie robocze | 1,0 MPa |
| Strona montażu (powrót) | Prawa |
Głowica termostatyczna
| Parametr | Wartość |
|---|---|
| Gwint przyłączeniowy | M30 x 1,5 |
| Czujnik temperatury | Cieczowy |
| Maksymalna temperatura otoczenia | +50 °C |
| Zakres nastawy temperatury | +6 °C do +28 °C |
| Zabezpieczenie przed zamarzaniem | Tak |
| Blokada nastawy maksymalnej | Tak |
Złączki przyłączeniowe w zestawie
| Typ przyłącza | Wartość |
|---|---|
| Złączka do rur miedzianych | ø15 mm |
| Złączka do rur wielowarstwowych | ø16 x 2 mm |
| Liczba złączek miedzianych | 2 szt. |
| Liczba złączek wielowarstwowych | 2 szt. |
