Konstrukcja bezinwazyjna do montażu paneli PV – pochylenie 15°
Konstrukcja Art.nr 11.020 umożliwia montaż paneli fotowoltaicznych w ułożeniu poziomym o wymiarach:
Szerokość 10251134 mm
Długość ok. 2200 mm
Obciążenie balastem – sugerowana płyta betonowa 40x50x6 ( nie zawarta w zestawie )
Materiał – aluminium AW 6060 T64
Maksymalne pochylenie dachu – 5°
Obciążenie śniegiem – 1,6 kN/m2
Odstęp od krawędzi dachu 800 mm
Maksymalna wysokość budynku – 15 m
Strefy obciążenia śniegiem 1-4
Strefy obciążenia wiatrem 1-2

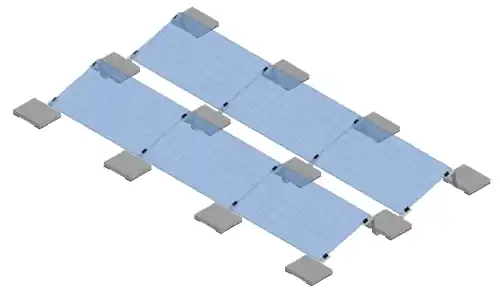

Podany układ paneli jest tylko przykładowy , można tworzyć układy począwszy od jednego panelu.
do rozwiązań 12 rzędów x 10 paneli.
Zachęcamy do zapoznania się z naszym katalogiem konstrukcji fotowoltaicznych:
Więcej informacji u naszych sprzedawców: kontakt.
