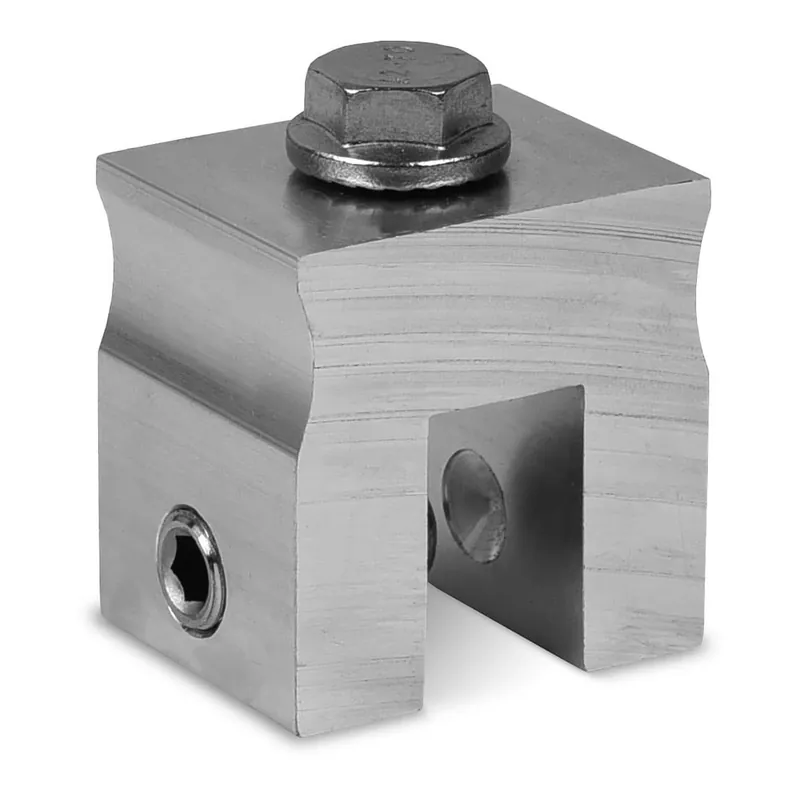

K2 2003082Snap Seam Clamp CF:x SolidRail
K2 Snap Seam Clamp CF:x SolidRail 2003082 to aluminiowy zacisk przeznaczony do mocowania szyn K2 SolidRail na dachach z blachy łączonej na rąbek kątowy lub zatrzaskowy. Montaż zacisku nie wymaga wykonywania otworów w pokryciu dachowym.
Korpus wykonano z aluminium, a elementy śrubowe ze stali nierdzewnej A2. Do połączenia zacisku z szyną SolidRail wymagana jest płyta adaptera K2 M10 o numerze 2002544.
Najważniejsze cechy
- do dachów skośnych z rąbkiem kątowym lub zatrzaskowym,
- kompatybilny z systemem K2 SolidRail,
- szerokość otwarcia 14 mm,
- do blachy o grubości 0,41,0 mm; w przypadku paneli stalowych do 0,7 mm,
- korpus z aluminium i śruby ze stali nierdzewnej A2,
- montaż szyny z użyciem płyty adaptera K2 M10 2002544.
Dane techniczne
| Producent | K2 Systems |
|---|---|
| Model | Snap Seam Clamp CF:x SolidRail |
| Numer produktu | 2003082 |
| GTIN / EAN | 4251786212545 |
| System montażowy | K2 SolidRail |
| Zastosowanie | Dach skośny |
| Rodzaj rąbka | Kątowy, zatrzaskowy (snaplock) |
| Szerokość otwarcia | 14 mm |
| Grubość blachy | 0,41,0 mm; panel stalowy0,7 mm |
| Materiał zacisku | Aluminium |
| Materiał śrub | Stal nierdzewna A2 |
| Moment dokręcania zacisku MC | 18 Nm |
| Moment dokręcania połączenia szyny MR | 32 Nm |
| Wymagany element | Płyta adaptera K2 M10 2002544 |
| Masa | 0,12 kg |
| Jednostka sprzedaży | 1 szt. |
| Opakowanie zbiorcze | 50 szt./małe pudełko; 200 szt./karton; 6000 szt./paleta |
Parametry montażowe należy każdorazowo zweryfikować w aktualnej instrukcji K2 odpowiedniej dla danego pokrycia dachowego.
