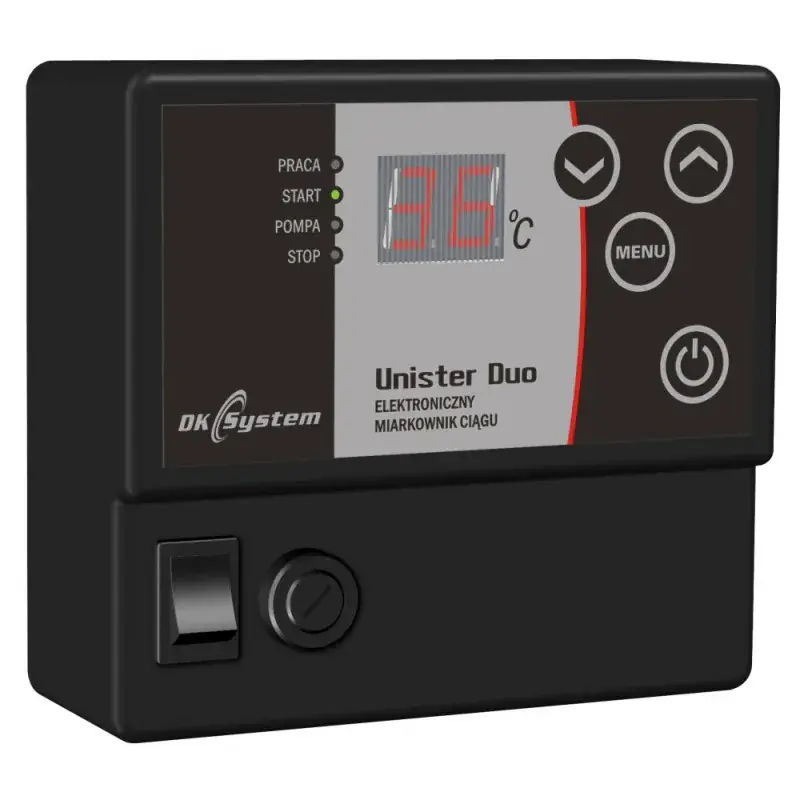

Elektroniczny miarkownik ciągu UNISTER DUO firmy DK System o numerze katalogowym 201313 to mikroprocesorowy regulator przeznaczony do automatyzacji procesu spalania w kotłach grzewczych na paliwa stałe. Urządzenie steruje temperaturą wody w kotle poprzez otwieranie i zamykanie klapy regulującej dopływ powietrza do paleniska, wykorzystując zintegrowany siłownik z łańcuszkiem.
Zasada działania i kontrola procesu spalania
Sterownik dopasowuje stopień otwarcia dolotu powietrza do aktualnej temperatury wody w kotle. Model ten został wyposażony w dodatkowe wyjście sterujące, które umożliwia kontrolowanie pracy wentylatora wyciągowego, co stabilizuje proces spalania w kotłach zasypowych oraz dolnego spalania.
Zarządzanie pracą instalacji i pompa obiegowa
Poza regulacją dopływu powietrza, urządzenie nadzoruje pracę pompy obiegowej centralnego ogrzewania. Wbudowany algorytm załącza pompę po osiągnięciu określonej temperatury, co ogranicza kondensację wilgoci w kotle. Funkcja Comfort System okresowo uruchamia pompę poza sezonem grzewczym, co chroni ją przed zablokowaniem przez osadzający się kamień.
Zabezpieczenia i funkcje ochronne
Urządzenie posiada zintegrowane zabezpieczenia chroniące instalację przed awarią. W przypadku zaniku zasilania sieciowego, miarkownik automatycznie opuszcza klapę dolotu powietrza, co odcina dopływ tlenu i wygasza palenisko. Sterownik realizuje także program ochrony przed zamrożeniem oraz sygnalizuje uszkodzenie czujnika temperatury i zablokowanie silnika.
Kompatybilność i warunki montażowe
Regulator jest przystosowany do montażu na kotle lub ścianie w pomieszczeniu, w którym temperatura otoczenia nie przekracza +40 °C. Miarkownik współpracuje z kotłami zasypowymi wyposażonymi w ruchomą klapkę popielnika i może współdziałać z opcjonalnym panelem zdalnego sterowania Control wyposażonym w alarm dźwiękowy.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Zakres pomiaru temperatury | -9 do +99 °C |
| Zakres nastawy temperatury kotła | +40 do +85 °C |
| Zakres nastawy temperatury pompy C.O. | +35 do +70 °C |
| Histereza pompy C.O. | 2 °C |
| Histereza podnoszenia klapy | 0 do 9 °C |
| Napięcie zasilania | 230 V |
| Częstotliwość zasilania | 50 Hz |
| Moc znamionowa obciążenia | 275 W |
| Maksymalna moc pompy C.O. | 100 W |
| Maksymalna moc wentylatora | 200 W |
| Stopień ochrony | IP 40 |
| Klasa izolacji | I |
| Zabezpieczenie elektryczne | 2,5 A |
| Wymiary regulatora | 125 x 115 x 53 mm |
| Dopuszczalna temperatura otoczenia | 0 do +40 °C |
| Automatyczny stop przy braku opału | Tak |
