Moduły Fotowoltaiczne Aiko Neostar 2P 450W470W

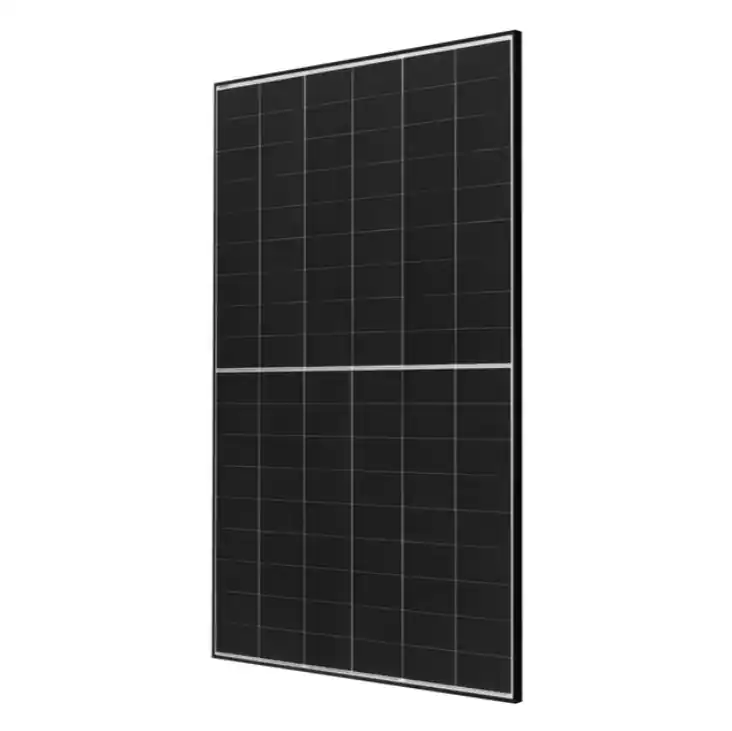

Moduł fotowoltaiczny AIKO Neostar 2P w wersji AIKO-A470-MAH54Mw to monokrystaliczny panel oparty na ogniwach N-type ABC i konstrukcji z ramą aluminiową (czarna, 30 mm). Przy mocy 470 Wp i sprawności 23,6% umożliwia projektowanie instalacji o wysokiej gęstości mocy na dachach oraz w segmentach C&I. Moduł pracuje w systemach do 1500 V DC i jest wyposażony w złącza MC4-Evo2 oraz skrzynkę przyłączeniową IP68 z trzema diodami bypass.
Najważniejsze cechy Modułów Fotowoltaicznych Aiko Neostar 2P:
- Wysoka moc i sprawnośćmoc znamionowa Pmax 470 W (STC) oraz sprawność modułu 23,6%; tolerancja mocy 0~+3% ułatwia bilansowanie mocy po stronie DC.
- Zaawansowana technologia ogniw N-Type ABCogniwa N-Type ABC w układzie 108 (6×18) oraz wykonanie Multi-BusBar wspierają stabilną pracę elektryczną; parametry STC: Voc 40,89 V, Vmp 33,90 V, Isc 14,61 A, Imp 13,87 A.
- Długoterminowa gwarancja wydajności30 lat gwarancji liniowej: spadek 1% w 1. roku oraz 0,35% rocznie w latach 230; gwarancja produktowa 15 lat.
- Korzystne parametry temperaturowewspółczynnik temperaturowy Pmax wynosi -0,26%/°C, a Voc -0,22%/°C, co ogranicza straty mocy i wspiera projektowanie stringów w zmiennych warunkach.
- Wysoka wytrzymałość mechanicznaodporność na obciążenia statyczne 5400 Pa (przód) / 2400 Pa (tył) oraz odporność na grad: 25 mm przy 23 m/s; zakres pracy -40°C do +85°C.
- Estetyczny design i niższy kosczarna rama oraz szkło hartowane 3,2 mm; wymiary 1757×1134×30 mm i masa 21,5 kg wspierają standardowe procesy montażowe na konstrukcjach dachowych i gruntowych.
Dla kogo jest to dobry wybór?
Ten moduł jest przeznaczony do instalacji komercyjnych i przemysłowych (C&I), dachów wielkopowierzchniowych oraz projektów wymagających wysokiej sprawności przy ograniczonej powierzchni. Kompatybilność z systemami do 1500 V DC oraz prądami roboczymi na poziomie Imp 13,87 A ułatwia dobór inwerterów stringowych i zabezpieczeń (maks. bezpiecznik szeregowy 25 A). Dzięki klasie ochrony II i osprzętowi IP68 może być integrowany w typowych systemach montażowych dla modułów ramowych.
| Parametr | AIKO-A450-MAH54Mw | AIKO-A455-MAH54Mw | AIKO-A460-MAH54Mw | AIKO-A465-MAH54Mw | AIKO-A470-MAH54Mw |
|---|---|---|---|---|---|
| Charakterystyka elektryczna (STC: AM 1,5 1000 W/m² 25°C; NOCT: AM 1,5 800 W/m² 20°C 1 m/s) | |||||
| Warunki badań STC | |||||
| Moc maksymalna (Pmax) (W) | 450 | 455 | 460 | 465 | 470 |
| Napięcie obwodu otwartego (Voc) (V) | 40,49 | 40,59 | 40,69 | 40,79 | 40,89 |
| Napięcie przy mocy maksymalnej (Vmp) (V) | 33,50 | 33,60 | 33,70 | 33,80 | 33,90 |
| Prąd zwarciowy (Isc) (A) | 14,21 | 14,31 | 14,41 | 14,51 | 14,61 |
| Prąd przy mocy maksymalnej (Imp) (A) | 13,44 | 13,55 | 13,66 | 13,76 | 13,87 |
| Warunki badań NOCT | |||||
| Moc maksymalna (Pmax) (W) | 339 | 343 | 346 | 350 | 354 |
| Napięcie obwodu otwartego (Voc) (V) | 38,24 | 38,33 | 38,43 | 38,52 | 38,62 |
| Napięcie przy mocy maksymalnej (Vmp) (V) | 31,64 | 31,73 | 31,83 | 31,92 | 32,02 |
| Prąd zwarciowy (Isc) (A) | 11,49 | 11,57 | 11,66 | 11,74 | 11,82 |
| Prąd przy mocy maksymalnej (Imp) (A) | 10,72 | 10,81 | 10,90 | 10,98 | 11,07 |
| Sprawność modułu (%) | 22,6% | 22,8% | 23,1% | 23,3% | 23,6% |
| Tolerancja mocy (%) | 0~ +3% | 0~ +3% | 0~ +3% | 0~ +3% | 0~ +3% |
| Specyfikacja mechaniczna | |||||
| Typ ogniw | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Osłona czołowa Szkło typu Mono | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm |
| Rama | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane |
| Przewód (mm²/AWG, długość mm) | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm |
| Liczba ogniw | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) |
| Skrzynka przyłączeniowa (IP) | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass |
| Złącze | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Masa (kg) | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 |
| Wymiar (mm) | 1757 x 1134 x 30 | 1757 x 1134 x 30 | 1757 x 1134 x 30 | 1757 x 1134 x 30 | 1757 x 1134 x 30 |
| Szczegóły dot. pakowania | 36 szt. / paleta; 216 szt. / kontener 20 GP; 936 szt. / kontener 40 HC | 36 szt. / paleta; 216 szt. / kontener 20 GP; 936 szt. / kontener 40 HC | 36 szt. / paleta; 216 szt. / kontener 20 GP; 936 szt. / kontener 40 HC | 36 szt. / paleta; 216 szt. / kontener 20 GP; 936 szt. / kontener 40 HC | 36 szt. / paleta; 216 szt. / kontener 20 GP; 936 szt. / kontener 40 HC |
| Wartości znamionowe temperatury (STC) | |||||
| Współczynnik temperaturowy Isc (%/°C) | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C |
| Współczynnik temperaturowy Voc (%/°C) | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C |
| Współczynnik temperaturowy Pmax (%/°C) | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C |
| Instrukcja montażu | |||||
| Temperatura robocza (°C) | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C |
| Maksymalny prąd nominalny bezpiecznika dla połączenia szeregowego (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Klasa ochrony | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Tolerancja Voc i Isc (%) | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% |
| Maksymalne napięcie układu (V) | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V |
| Maksymalne obciążenie statyczne (Pa) | Przód 5400 Pa / Tył 2400 Pa | Przód 5400 Pa / Tył 2400 Pa | Przód 5400 Pa / Tył 2400 Pa | Przód 5400 Pa / Tył 2400 Pa | Przód 5400 Pa / Tył 2400 Pa |
| Odporność na grad | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s |
| Ognioodporność | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C |
| Gwarancja | |||||
| Gwarancja na produkt (lata) | 15 | 15 | 15 | 15 | 15 |
| Gwarancja na wydajność (lata) | 30 | 30 | 30 | 30 | 30 |
| Spadek sprawności w pierwszym roku użytkowania (%) | 1% | 1% | 1% | 1% | 1% |
| Roczny spadek sprawności w latach 2-30 (%) | 0,35% | 0,35% | 0,35% | 0,35% | 0,35% |
*AIKO Energy zastrzega sobie prawo do aktualizowania niniejszej specyfikacji bez uprzedniego powiadomienia. AEWHS_PL_V6.3
