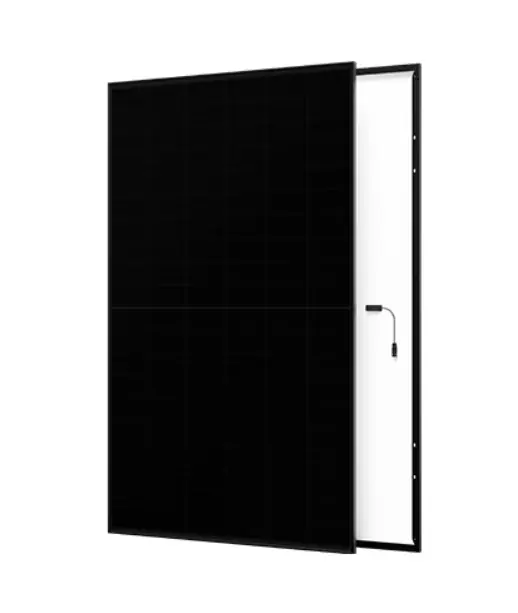

Moduły fotowoltaiczne AIKO Neostar 2S 500W515W (Seria AIKO-A-MAH60Mb)
Moduł fotowoltaiczny AIKO Neostar 2S w wersji full black to monokrystaliczny panel Mono-Glass (szkłofolia) oparty na ogniwach N-Type ABC (All Back Contact), zaprojektowany do instalacji dachowych i dużych systemów komercyjnych. Przy mocy 510 Wp i sprawności 22.6% pozwala uzyskać wysoką gęstość mocy z ograniczonej powierzchni. Moduł pracuje w systemach do 1500 V DC, co wspiera projektowanie dłuższych stringów w instalacjach C&I oraz przemysłowych.
Najważniejsze cechy modułów AIKO Neostar 2S:
- Technologia N-Type ABCogniwa N-Type ABC z kontaktami po stronie tylnej oraz układem Multi-BusBar, ograniczającym straty rezystancyjne i poprawiającym zbiór prądu.
- Bardzo wysoka moc i sprawnośćmoc znamionowa 510 Wp przy sprawności modułu 22.6% oraz tolerancji mocy 0~+3% (wyłącznie dodatnia tolerancja).
- Zoptymalizowana praca w instalacjach wysokonapięciowychmaksymalne napięcie systemu DC1500V oraz klasa ochrony II; moduł wyposażony w skrzynkę przyłączeniową IP68 z 3 diodami bypass i złącza MC4-Evo2.
- Wysoka odporność i niezawodnośćobciążenie statyczne 5400 Pa (przód) / 2400 Pa (tył) oraz test gradowy: grad 40 mm przy 23 m/s; zakres temperatur pracy od -40°C do +85°C.
- Niska degradacja i rozszerzone gwarancje25 lat gwarancji produktowej oraz 30 lat gwarancji liniowej na moc.
Dla kogo jest to dobry wybór?
Model A510-MAH60Mb jest przeznaczony dla instalacji C&I, dachów przemysłowych oraz projektów deweloperskich, gdzie liczy się wysoka moc z 1 modułu i estetyka full black. Kompatybilność z systemami do 1500 V DC ułatwia dobór nowoczesnych falowników stringowych w projektach wielkoskalowych. Wymiary 1954×1134×30 mm oraz czarna anodowana rama wspierają integrację z popularnymi systemami montażowymi na dachach i konstrukcjach naziemnych.
Specyfikacja Neostar 2S 500W-515W
| Parametr | AIKO-A500-MAH60Mb | AIKO-A505-MAH60Mb | AIKO-A510-MAH60Mb | AIKO-A515-MAH60Mb | ||||
|---|---|---|---|---|---|---|---|---|
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Charakterystyka elektryczna (STC: AM1.5 1000W/m² 25 NOCT: AM1.5 800W/m² 20°C 1m/s) | ||||||||
| P
max [W] | 500 | 379 | 505 | 383 | 510 | 386 | 515 | 390 |
| V
oc [V] | 45.02 | 42.71 | 45.12 | 42.80 | 45.22 | 42.90 | 45.32 | 42.99 |
| V
mp [V] | 37.90 | 35.96 | 38.00 | 36.05 | 38.10 | 36.15 | 38.20 | 36.24 |
| I
sc [A] | 14.05 | 11.35 | 14.11 | 11.40 | 14.17 | 14.45 | 14.23 | 11.49 |
| I
mp [A] | 13.02 | 10.55 | 13.30 | 10.63 | 13.39 | 10.70 | 13.49 | 10.78 |
| Sprawność modułu | 22.6% | 22.6% | 22.8% | 22.8% | 23.0% | 23.0% | 23.2% | 23.2% |
| Tolerancja mocy | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% |
| Specyfikacja Produktu | ||||||||
| Typ ogniw | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Szyba | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm | Szkło hartowane 3.2 mm |
| Warstwa spodnia (Backsheet) | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne | Warstwa spodnia odporna na warunki atmosferyczne |
| Rama | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa | Czarna anodowana aluminiowa |
| Kabel | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm |
| Liczba ogniw | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) |
| Skrzynka przyłączeniowa | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass | IP68, 3 diody bypass |
| Złącze | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Waga | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% | 23.1Kg±3% |
| Wymiary | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm | 1954*1134*30mm |
| Szczegóły pakowania | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC | 37 szt. na paletę / 185 szt. na kontener 20GP / 888 szt. na kontener 40HC |
| Współczynniki temperaturowe (STC) | ||||||||
| Współczynnik temperaturowy I
sc | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C | + 0.05%/ °C |
| Współczynnik temperaturowy V
oc | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C | 0.22%/ °C |
| Współczynnik temperaturowy P
max | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C | 0.26%/ °C |
| Warunki instalacji | ||||||||
| Temperatura pracy | -40°C+85°C | -40°C+85°C | -40°C+85°C | -40°C+85°C | -40°C+85°C | -40°C+85°C | -40°C+85°C | -40°C+85°C |
| Maksymalny prąd znamionowy bezpiecznika szeregowego | 25A | 25A | 25A | 25A | 25A | 25A | 25A | 25A |
| Klasa ochrony | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Tolerancja V
oc i I sc | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% |
| Maksymalne napięcie systemu | DC1500V | DC1500V | DC1500V | DC1500V | DC1500V | DC1500V | DC1500V | DC1500V |
| Maksymalne obciążenie statyczne | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa | Przód 5400Pa Tył 2400Pa |
| Test gradowy | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s | Grad o średnicy 40 mm przy 23 m/s |
| Klasa ogniowa | IEC Klasa C | IEC Klasa C | IEC Klasa C | IEC Klasa C | IEC Klasa C | IEC Klasa C | IEC Klasa C | IEC Klasa C |
