SolaX Split C&I Energy Storage Solution X3-AELIO
Trójfazowy komercyjny i przemysłowy system magazynowania energii SolaX Split C&I z serii X3-AELIO to zaawansowane rozwiązanie zaprojektowane z myślą o elastycznej konfiguracji i wysokiej wydajności. System łączy falownik hybrydowy o mocy od 49,9 kW do 61 kW z modularnymi akumulatorami LFP, oferując pojemność magazynowania od 38,4 kWh do 215 kWh. Zapewnia niezawodne zasilanie awaryjne, obsługę trudnych warunków środowiskowych oraz inteligentne zarządzanie energią w scenariuszach komercyjnych.
Najważniejsze cechy SolaX Split C&I Energy Storage Solution X3-AELIO:
- Elastyczna konfiguracja i skalowalność: Obsługa do 10 systemów połączonych równolegle, co pozwala uzyskać moc od 49,9 kW do 600 kW oraz pojemności akumulatorów od 38,4 kWh do 215 kWh.
- Wysoka wydajność fotowoltaiki: Wsparcie dla przewymiarowania instalacji fotowoltaicznej do 200% oraz wysoka sprawność maksymalna sięgająca 98,0%.
- Bezpieczeństwo i niezawodność: Trójfazowa obsługa niesymetrii do 100%, długotrwałe przeciążenie na poziomie 110% oraz bezprzerwowe przełączanie w czasie 10 ms pomiędzy trybem sieciowym a wyspowym (EPS).
- Zaawansowane ogniwa LFP: Bezpieczna technologia litowo-żelazowo-fosforanowa zapewniająca długą żywotność (ponad 6000 cykli) oraz wydajność na poziomie 1C.
- Inteligentne zarządzanie i VPP: Zautomatyzowane zarządzanie ładowaniem i rozładowaniem, integracja z wirtualnymi elektrowniami (VPP) przez protokoły IEEE 2030.5 i OpenADR oraz zdalne monitorowanie za pomocą aplikacji.
- Wytrzymała konstrukcja: Stopień ochrony IP66 umożliwiający montaż w trudnych warunkach oraz szeroki zakres temperatury pracy.
Dla kogo jest to dobry wybór?
Ten system jest przeznaczony dla firm, obiektów komercyjnych oraz przemysłowych poszukujących niezależności energetycznej, optymalizacji kosztów zakupu prądu (szczytowanie obciążenia, autokonsumpcja) oraz niezawodnego zasilania rezerwowego. Dzięki modułowej budowie i szerokim możliwościom rozbudowy, X3-AELIO stanowi idealny wybór dla przedsiębiorstw planujących stopniowy rozwój swojej infrastruktury energetycznej.
| Parametr | X3-AELIO-49.9K | X3-AELIO-49.9K-P | X3-AELIO-50K | X3-AELIO-60K | X3-AELIO-61K |
|---|---|---|---|---|---|
| Wejście PV | |||||
| Maks. zalecana moc generatora PV (kWp) | 100 | 120 | 100 | 120 | 120 |
| Maks. napięcie wejściowe PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Znamionowe napięcie wejściowe PV (V) | 650 | 650 | 650 | 650 | 650 |
| Zakres napięcia MPPT (V) | 160950 | 160950 | 160950 | 160950 | 160950 |
| Napięcie startowe (V) | 180 | 180 | 180 | 180 | 180 |
| Liczba trackerów MPPT / liczba ciągów na MPPT | 5 / 2 | 6 / 2 | 5 / 2 | 6 / 2 | 6 / 2 |
| Maks. prąd wejściowy na MPPT (A) | 40 | 50 | 40 | 50 | 50 |
| Maks. prąd zwarciowy na MPPT (A) | 50 | 60 | 50 | 60 | 60 |
| Wejście i wyjście AC (tryb sieciowy) | |||||
| Znamionowa moc wyjściowa (kW) | 49,9 | 49,9 | 50,0 | 60,0 | 61,0 |
| Znamionowy prąd wyjściowy (A) | 75,7 @ 220 V / 72,4 @ 230 V | 75,7 @ 220 V / 72,4 @ 230 V | 75,8 @ 220 V / 72,5 @ 230 V | 91,0 @ 220 V / 87,0 @ 230 V | 92,5 @ 220 V / 88,5 @ 230 V |
| Maks. moc pozorna wyjściowa (kVA) | 49,9 | 49,9 | 55,0 | 66,0 | 66,0 |
| Maks. ciągły prąd wyjściowy (A) | 75,7 @ 220 V / 72,4 @ 230 V | 75,7 @ 220 V / 72,4 @ 230 V | 83,4 @ 220 V / 79,8 @ 230 V | 100,0 @ 220 V / 95,7 @ 230 V | 100,0 @ 220 V / 95,7 @ 230 V |
| Znamionowe napięcie AC (V) | 3/N/PE, 220/380 V; 230/400 V | 3/N/PE, 220/380 V; 230/400 V | 3/N/PE, 220/380 V; 230/400 V | 3/N/PE, 220/380 V; 230/400 V | 3/N/PE, 220/380 V; 230/400 V |
| Znamionowa częstotliwość AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Zakres częstotliwości AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Regulowany współczynnik mocy | ~1 (0,8 wyprzedzający do 0,8 opóźniający) | ~1 (0,8 wyprzedzający do 0,8 opóźniający) | ~1 (0,8 wyprzedzający do 0,8 opóźniający) | ~1 (0,8 wyprzedzający do 0,8 opóźniający) | ~1 (0,8 wyprzedzający do 0,8 opóźniający) |
| Współczynnik odkształceń harmonicznych THDi (moc znamionowa) (%) | < 3 | < 3 | < 3 | < 3 | < 3 |
| Akumulator | |||||
| Typ akumulatora | LFP (LiFePO4) | LFP (LiFePO4) | LFP (LiFePO4) | LFP (LiFePO4) | LFP (LiFePO4) |
| Zakres napięcia akumulatora (V) | 180820 | 180820 | 180820 | 180820 | 180820 |
| Maks. prąd ładowania / rozładowania (A) | 160 (80 × 2) | 160 (80 × 2) | 160 (80 × 2) | 160 (80 × 2) | 160 (80 × 2) |
| Wyjście EPS (tryb awaryjny / off-grid) | |||||
| Znamionowe napięcie i częstotliwość EPS | 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz | 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz | 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz | 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz | 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz |
| Znamionowa moc wyjściowa EPS (kVA) | 49,9 | 49,9 | 50,0 | 60,0 | 61,0 |
| Maks. moc wyjściowa EPS (kVA) | 75 (10 s) | 75 (10 s) | 75 (10 s) | 90 (10 s) | 90 (10 s) |
| Czas przełączenia (ms) | 10 | 10 | 10 | 10 | 10 |
| Sprawność | |||||
| Sprawność maksymalna (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Sprawność europejska (%) | 97,2 | 97,2 | 97,2 | 97,2 | 97,2 |
| Zabezpieczenia | |||||
| Zabezpieczenie przed zbyt wysokim/niskim napięciem | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie izolacji DC | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed odwrotną polaryzacją DC | Tak | Tak | Tak | Tak | Tak |
| Monitorowanie sieci | Tak | Tak | Tak | Tak | Tak |
| Monitorowanie składowej stałej DC | Tak | Tak | Tak | Tak | Tak |
| Monitorowanie prądu zwrotnego | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie prądu różnicowego | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed przegrzaniem | Tak | Tak | Tak | Tak | Tak |
| Aktywna ochrona przed pracą wyspową | Tak | Tak | Tak | Tak | Tak |
| Ochrona przeciwprzepięciowa (DC/AC) | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II |
| Wyłącznik różnicowo-łukowy (AFCI) | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie |
| Pomocnicze zasilanie AC (APS) | Wbudowane | Wbudowane | Wbudowane | Wbudowane | Wbudowane |
| Przesunięcie częstotliwości | Tak | Tak | Tak | Tak | Tak |
| Dane ogólne falownika | |||||
| Stopień ochrony | IP66 | IP66 | IP66 | IP66 | IP66 |
| Zakres temperatury pracy (°C) | -35 ~ 60 (obniżenie mocy> +45) | -35 ~ 60 (obniżenie mocy> +45) | -35 ~ 60 (obniżenie mocy> +45) | -35 ~ 60 (obniżenie mocy> +45) | -35 ~ 60 (obniżenie mocy> +45) |
| Maks. wysokość bezwzględna (m) | 3000 | 3000 | 3000 | 3000 | 3000 |
| Wilgotność względna (%) | 0 ~ 100 (z kondensacją) | 0 ~ 100 (z kondensacją) | 0 ~ 100 (z kondensacją) | 0 ~ 100 (z kondensacją) | 0 ~ 100 (z kondensacją) |
| Kategoria przepięciowa | Sieć: III, Akumulator: II, PV: II | Sieć: III, Akumulator: II, PV: II | Sieć: III, Akumulator: II, PV: II | Sieć: III, Akumulator: II, PV: II | Sieć: III, Akumulator: II, PV: II |
| Wymiary (szer. × wys. × gł.) (mm) | 670 × 820 × 257 | 670 × 820 × 257 | 670 × 820 × 257 | 670 × 820 × 257 | 670 × 820 × 257 |
| Waga netto (kg) | < 100 | < 105 | < 100 | < 105 | < 105 |
| Sposób chłodzenia | Inteligentne chłodzenie powietrzem | Inteligentne chłodzenie powietrzem | Inteligentne chłodzenie powietrzem | Inteligentne chłodzenie powietrzem | Inteligentne chłodzenie powietrzem |
| Interfejsy komunikacyjne | RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM | RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM | RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM | RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM | RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM |
| Topologia | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa |
| Certyfikaty | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR |
| System i moduł akumulatora (TSYS-HR76 / TB-HR76) | |||||
| Zakres pojemności systemu (kWh) | 38,4215,0 | 38,4215,0 | 38,4215,0 | 38,4215,0 | 38,4215,0 |

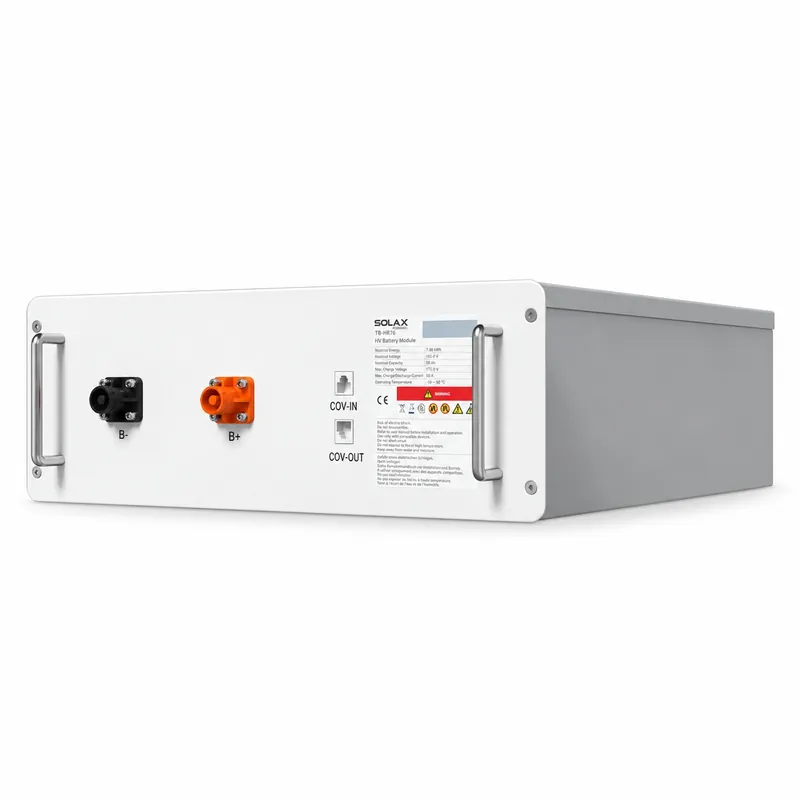

| Model modułu akumulatora | TB-HR76 | TB-HR76 | TB-HR76 | TB-HR76 | TB-HR76 |
| Pojemność / Napięcie znamionowe modułu | 7,68 kWh / 51,2 V (150 Ah) | 7,68 kWh / 51,2 V (150 Ah) | 7,68 kWh / 51,2 V (150 Ah) | 7,68 kWh / 51,2 V (150 Ah) | 7,68 kWh / 51,2 V (150 Ah) |
| Wymiary modułu akumulatora (szer. × wys. × gł.) (mm) | 450 × 170 × 580 | 450 × 170 × 580 | 450 × 170 × 580 | 450 × 170 × 580 | 450 × 170 × 580 |
| Waga modułu akumulatora (kg) | 60 | 60 | 60 | 60 | 60 |
| Model jednostki sterującej BMS | TBMS-R76 | TBMS-R76 | TBMS-R76 | TBMS-R76 | TBMS-R76 |
| Wymiary jednostki BMS (szer. × wys. × gł.) (mm) | 450 × 180 × 580 | 450 × 180 × 580 | 450 × 180 × 580 | 450 × 180 × 580 | 450 × 180 × 580 |
| Waga jednostki BMS (kg) | 19,2 | 19,2 | 19,2 | 19,2 | 19,2 |
| Żywotność w cyklach (90% DOD) | 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) | 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) | 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) | 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) | 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) |
| Sprawność akumulatora w obie strony (%) | 95 | 95 | 95 | 95 | 95 |
* Wartości znamionowe prądu i mocy wyjściowej mogą ulec ograniczeniu (derating) w zależności od temperatury otoczenia lub stanu naładowania akumulatora (SOC).
