Seria Tiger Neo Typ N 54HL4R-BDV 420-440 W

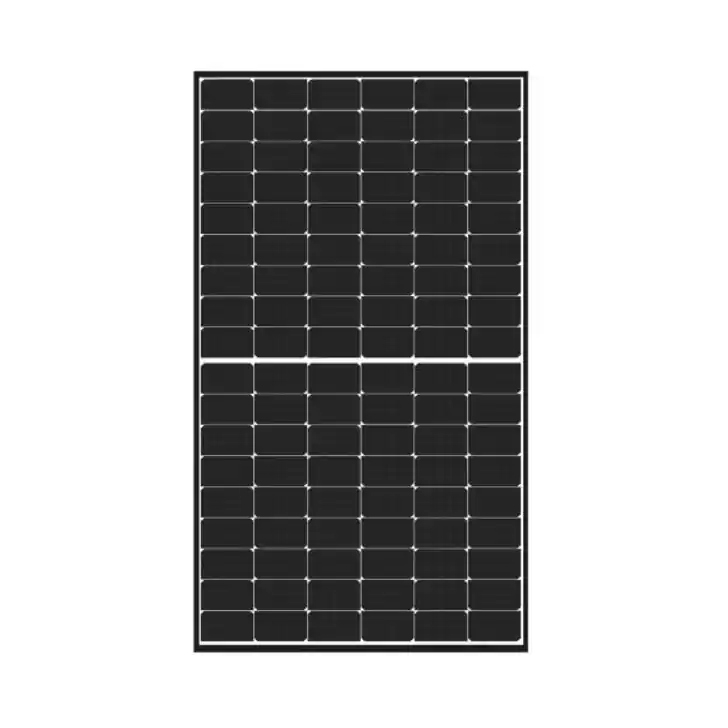

Moduł fotowoltaiczny JINKO JKM430N-54HL4R-BDV to panel bifacjalny zaprojektowany do instalacji, w których liczy się wysoka gęstość mocy oraz możliwość dodatkowego uzysku energii od strony tylnej. Moc znamionowa wynosi 430 Wp, a sprawność modułu 21,52%, co ułatwia osiąganie wysokich uzysków na ograniczonej powierzchni. Konstrukcja z czarną ramą o grubości 30 mm oraz podwyższona wytrzymałość mechaniczna wspierają zastosowania na dachach przemysłowych i w systemach wolnostojących.
Najważniejsze cechy Seria Tiger Neo Typ N 54HL4R-BDV 420-440 W:
- Technologia SMBB16 busbarów poprawia zbieranie prądu z ogniw i ogranicza straty rezystancyjne, co stabilizuje pracę modułu w warunkach częściowego zacienienia i wyższych temperatur.
- Technologia Hot 2.0zastosowanie rozwiązań projektowych serii Tiger Neo wspiera utrzymanie parametrów w długim horyzoncie eksploatacji, co potwierdza 30-letnia gwarancja liniowa.
- Odporność na efekt PIDmoduł jest przygotowany do pracy w instalacjach o wysokim napięciu systemowym, co ogranicza ryzyko spadków mocy związanych z degradacją PID w wymagających środowiskach pracy.
- Wytrzymałość mechanicznaodporność na obciążenia: 6000 Pa (strona przednia) i 4000 Pa (strona tylna), co odpowiada projektom narażonym na wysokie obciążenia śniegiem i wiatrem.
- Odporność na skrajne warunki środowiskowekonstrukcja bifacjalna wspiera zastosowania w ekspozycjach o podwyższonym albedo oraz w projektach przemysłowych, gdzie kluczowa jest stabilność pracy w zmiennych warunkach.
- Dodatnia tolerancja mocydobór i kontrola parametrów w produkcji ukierunkowane są na przewidywalność mocy modułu w partii, co ułatwia bilansowanie stringów w projektach wielkoskalowych.
- Długoterminowe gwarancje15 lat gwarancji produktowej oraz 30 lat gwarancji liniowej, co wspiera wymagania finansowania i długoterminowego O&M w projektach C&I oraz farmowych.
Dla kogo jest to dobry wybór?
Model JKM430N-54HL4R-BDV jest przeznaczony dla instalacji komercyjnych i przemysłowych, w tym dachów o ograniczonej powierzchni oraz systemów wolnostojących, gdzie można wykorzystać uzysk z tylnej strony modułu. Parametry mechaniczne (6000/4000 Pa) wspierają projekty w strefach zwiększonych obciążeń. Logistyka dostaw jest zoptymalizowana pod projekty hurtowe: 36 szt. na palecie i 936 szt. w kontenerze.
| Specyfikacja Modułów & Parametry elektryczne | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametr | JKM420N-54HL4R-BDV | JKM425N-54HL4R-BDV | JKM430N-54HL4R-BDV | JKM435N-54HL4R-BDV | JKM440N-54HL4R-BDV | |||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Moc maksymalna (Pmax) [Wp] | 420 | 316 | 425 | 320 | 430 | 323 | 435 | 327 | 440 | 331 |
| Maksymalne napięcie zasilania (Vmp) [V] | 31,68 | 29,57 | 31,86 | 29,73 | 32,04 | 29,94 | 32,23 | 30,12 | 32,40 | 30,27 |
| Maksymalny prąd zasilania (Imp) [A] | 13,26 | 10,68 | 13,34 | 10,75 | 13,42 | 10,80 | 13,50 | 10,86 | 13,58 | 10,93 |
| Napięcie obwodu otwartego (Voc) [V] | 38,18 | 36,26 | 38,38 | 36,45 | 38,58 | 36,64 | 38,79 | 36,84 | 38,98 | 37,02 |
| Prąd zwarciowy (Isc) [A] | 14,03 | 11,33 | 14,11 | 11,39 | 14,19 | 11,46 | 14,27 | 11,52 | 14,35 | 11,59 |
| Wydajność modułu STC [%] | 21,02 | 21,27 | 21,52 | 21,77 | 22,02 | |||||
| Charakterystyka mechaniczna | ||||||||||
| Rozmieszczenie ogniw | 108 (2×54) | 108 (2×54) | 108 (2×54) | 108 (2×54) | 108 (2×54) | |||||
| Skrzynka przyłączeniowa | IP68, trzy diody | IP68, trzy diody | IP68, trzy diody | IP68, trzy diody | IP68, trzy diody | |||||
| Przewód wyjściowy | 4 mm², +400, -200 mm (długość może być dostosowana) | 4 mm², +400, -200 mm (długość może być dostosowana) | 4 mm², +400, -200 mm (długość może być dostosowana) | 4 mm², +400, -200 mm (długość może być dostosowana) | 4 mm², +400, -200 mm (długość może być dostosowana) | |||||
| Wtyczka | LONGI LR5 or MC4 EVO2 | LONGI LR5 or MC4 EVO2 | LONGI LR5 or MC4 EVO2 | LONGI LR5 or MC4 EVO2 | LONGI LR5 or MC4 EVO2 | |||||
| Szkło | Podwójna szyba, szkło hartowane 2,0+2,0 mm | Podwójna szyba, szkło hartowane 2,0+2,0 mm | Podwójna szyba, szkło hartowane 2,0+2,0 mm | Podwójna szyba, szkło hartowane 2,0+2,0 mm | Podwójna szyba, szkło hartowane 2,0+2,0 mm | |||||
| Rama | Rama z anodowanego stopu aluminium | Rama z anodowanego stopu aluminium | Rama z anodowanego stopu aluminium | Rama z anodowanego stopu aluminium | Rama z anodowanego stopu aluminium | |||||
| Waga | 22 kg | 22 kg | 22 kg | 22 kg | 22 kg | |||||
| Wymiary | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | |||||
| Warunki pracy | ||||||||||
| Temperatura pracy [°C] | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | |||||
| Maksymalne napięcie systemu [V] | DC1500V (IEC/UL) | DC1500V (IEC/UL) | DC1500V (IEC/UL) | DC1500V (IEC/UL) | DC1500V (IEC/UL) | |||||
| Maksymalny bezpiecznik szeregowy [A] | 30A | 30A | 30A | 30A | 30A | |||||
| Tolerancja mocy [%] | 0 ~ +3% | 0 ~ +3% | 0 ~ +3% | 0 ~ +3% | 0 ~ +3% | |||||
| Temperaturowy współczynnik mocy Pmax [%/°C] | -0.29 | -0.29 | -0.29 | -0.29 | -0.29 | |||||
| Temperaturowy współczynnik napięcia Voc [%/°C] | -0.25 | -0.25 | -0.25 | -0.25 | -0.25 | |||||
| Temperaturowy współczynnik prądu Isc [%/°C] | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | |||||
| Nominalna temperatura pracy (NOCT) [°C] | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 | |||||
| Czynnik bifacial [%] | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 | |||||
| Konfiguracja pakowania | ||||||||||
| Sztuk / paleta | 32 | 32 | 32 | 32 | 32 | |||||
| Sztuk / stos | 72 | 72 | 72 | 72 | 72 | |||||
| Sztuk / kontener 40 | 936 | 936 | 936 | 936 | 936 | |||||
| Wydajność BifacialZwiększenie Mocy Tylnej Strony | ||||||||||
| Zysk mocy (%) | Moc maksymalna (Pmax) [W] | Sprawność modułu STC [%] | Moc maksymalna (Pmax) [W] | Sprawność modułu STC [%] | Moc maksymalna (Pmax) [W] | Sprawność modułu STC [%] | Moc maksymalna (Pmax) [W] | Sprawność modułu STC [%] | Moc maksymalna (Pmax) [W] | Sprawność modułu STC [%] |
| 5% | 441 | 22,07 | 446 | 22,33 | 452 | 22,60 | 457 | 22,86 | 462 | 23,12 |
| 15% | 483 | 24,17 | 489 | 24,46 | 495 | 24,75 | 500 | 25,04 | 506 | 25,32 |
| 25% | 525 | 26,27 | 531 | 26,59 | 538 | 26,90 | 544 | 27,21 | 550 | 27,53 |
