Seria Tiger Neo N-Type 54HL4R-B 420-440 W

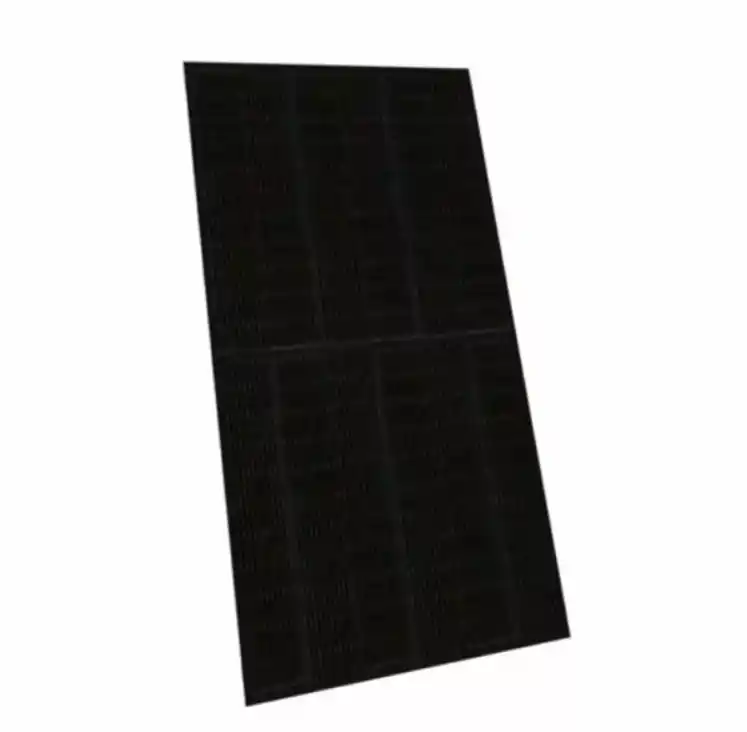

Moduł fotowoltaiczny JINKO Tiger Neo JKM440N-54HL4R-B w wersji full black to monokrystaliczna konstrukcja oparta na ogniwach N-type ABC, zaprojektowana pod instalacje dachowe i komercyjne, gdzie liczy się wysoka gęstość mocy oraz spójna estetyka. Przy mocy 440 Wp i sprawności 22.02% umożliwia uzyskanie wysokiej produkcji energii z ograniczonej powierzchni. Czarna rama o grubości 30 mm ułatwia integrację z typowymi systemami montażowymi dla dachów płaskich i skośnych.
Najważniejsze cechy Seria Tiger Neo N-Type 54HL4R-B 420-440 W:
- Technologia SMBBzastosowanie 16 busbarów wspiera równomierne zbieranie prądu z ogniw i ogranicza straty rezystancyjne w module.
- Technologia Hot 2.0ogniwa N-type ABC charakteryzują się niską podatnością na degradacje związane z LID/LeTID, co wspiera stabilność parametrów w długim horyzoncie pracy.
- Odporność PIDkonstrukcja oparta na technologii N-type ogranicza ryzyko spadków mocy związanych z PID w instalacjach pracujących przy wysokich napięciach stringów.
- Większa odporność mechanicznadeklarowana wytrzymałość mechaniczna wynosi 5400/2400 Pa (śnieg/wiatr), co ułatwia projektowanie instalacji w strefach o podwyższonych obciążeniach.
- Odporność na ekstremalne warunki klimatyczneklasa niepalności C oraz pełna rama aluminiowa zapewniają zgodność z typowymi wymaganiami dla dachów i instalacji C&I.
- Dodatnia tolerancja mocymoduł o mocy znamionowej 440 Wp pozwala projektować stringi z wysoką gęstością mocy przy zachowaniu standardowych gabarytów 1762 × 1134 mm.
- Długoterminowe gwarancje25 lat gwarancji produktowej oraz 30 lat gwarancji liniowej na moc zapewniają długi horyzont serwisowy dla projektów komercyjnych i przemysłowych.
Dla kogo jest to dobry wybór?
Ten model jest przeznaczony do instalacji C&I, dachów przemysłowych oraz projektów deweloperskich, gdzie kluczowe są wysoka sprawność i jednolity wygląd full black. Wymiary 1762 × 1134 mm oraz rama 30 mm są kompatybilne z większością standardowych systemów montażowych dla modułów w tej klasie. Logistyka dostaw jest zoptymalizowana pod większe wolumeny: 36 szt. na palecie i 936 szt. w kontenerze 40HQ.
Specyfikacja Modułów
| Specyfikacje (STC) & Parametry elektryczne (NOCT) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametr | JKM420N-54HL4R-B | JKM425N-54HL4R-B | JKM430N-54HL4R-B | JKM435N-54HL4R-B | JKM440N-54HL4R-B | |||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Moc maksymalna (Pmax) [W] | 420Wp | 316Wp | 425Wp | 320Wp | 430Wp | 323Wp | 435Wp | 327Wp | 440Wp | 331Wp |
| Napięcie mocy maksymalnej (Vmp) [V] | 32.16V | 29.95V | 32.37V | 30.19V | 32.58V | 30.30V | 32.78V | 30.50V | 32.99V | 30.73V |
| Natężenie prądu mocy maksymalnej (Imp) [A] | 13.06A | 10.55A | 13.13A | 10.60A | 13.20A | 10.66A | 13.27A | 10.72A | 13.34A | 10.77A |
| Napięcie obwodu otwartego (Voc) [V] | 38.74V | 36.80V | 38.95V | 37.00V | 39.16V | 37.20V | 39.36V | 37.39V | 39.57V | 37.59V |
| Prąd obwodu zwartego (Isc) [A] | 13.51A | 10.91A | 13.58A | 10.96A | 13.65A | 11.02A | 13.72A | 11.08A | 13.80A | 11.14A |
| Wydajność modułu STC [%] | 21.02% | 21.27% | 21.52% | 21.77% | 22.02% | |||||
| Charakterystyka mechaniczna | ||||||||||
| Parametr | Wartość | |||||||||
| Typ ogniwa | Monokrystaliczne typu N | Monokrystaliczne typu N | Monokrystaliczne typu N | Monokrystaliczne typu N | Monokrystaliczne typu N | |||||
| Wymiary [mm] | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | 1762×1134×30 mm | |||||
| Szyba | 3.2 mm, szkło hartowane, powłoka antyrefleksyjna, wysoki współczynnik transmisji, niska zawartość żelaza | 3.2 mm, szkło hartowane, powłoka antyrefleksyjna, wysoki współczynnik transmisji, niska zawartość żelaza | 3.2 mm, szkło hartowane, powłoka antyrefleksyjna, wysoki współczynnik transmisji, niska zawartość żelaza | 3.2 mm, szkło hartowane, powłoka antyrefleksyjna, wysoki współczynnik transmisji, niska zawartość żelaza | 3.2 mm, szkło hartowane, powłoka antyrefleksyjna, wysoki współczynnik transmisji, niska zawartość żelaza | |||||
| Rama | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | |||||
| Skrzynka podłączeniowa | IP68 | IP68 | IP68 | IP68 | IP68 | |||||
| Masa | 22 kg | 22 kg | 22 kg | 22 kg | 22 kg | |||||
| Liczba ogniw | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | |||||
| Warunki pracy | ||||||||||
| Parametr | Wartość | |||||||||
| Temperatura pracy [°C] | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | |||||
| Maksymalne napięcie układu | 1000VDC (IEC) | 1000VDC (IEC) | 1000VDC (IEC) | 1000VDC (IEC) | 1000VDC (IEC) | |||||
| Maksymalne obciążenie bezpiecznika szeregowego [A] | 25 | 25 | 25 | 25 | 25 | |||||
| Tolerancja mocy [%] | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | |||||
| Współczynnik temperaturowy mocy Pmax [%/°C] | -0.29 | -0.29 | -0.29 | -0.29 | -0.29 | |||||
| Współczynnik temperaturowy napięcia Voc [%/°C] | -0.25 | -0.25 | -0.25 | -0.25 | -0.25 | |||||
| Współczynnik temperaturowy natężenia prądu Isc [%/°C] | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | |||||
| Nominalna temperatura pracy ogniwa (NOCT) [°C] | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 | |||||
| Obciążenie mechaniczne | ||||||||||
| Parametr | Wartość | |||||||||
| Obciążenie wiatrem | 4000 Pa | 4000 Pa | 4000 Pa | 4000 Pa | 4000 Pa | |||||
| Obciążenie śniegiem | 6000 Pa | 6000 Pa | 6000 Pa | 6000 Pa | 6000 Pa | |||||
| Konfiguracja opakowania | ||||||||||
| Parametr | Wartość | |||||||||
| Paleta | 36 szt./paletę | 36 szt./paletę | 36 szt./paletę | 36 szt./paletę | 36 szt./paletę | |||||
| Stos | 72 szt./stos | 72 szt./stos | 72 szt./stos | 72 szt./stos | 72 szt./stos | |||||
| Kontener 40HQ | 936 szt./ kontener | 936 szt./ kontener | 936 szt./ kontener | 936 szt./ kontener | 936 szt./ kontener |
