Konstrukcja i zasada działania

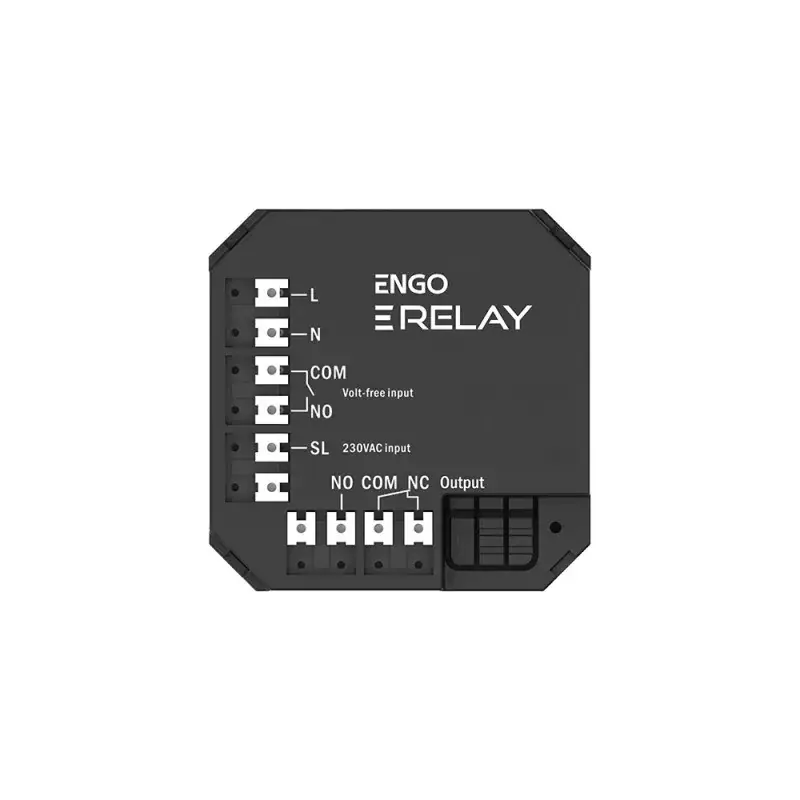

Moduł przekaźnika ENGO ERM-12A to miniaturowe urządzenie przeznaczone do włączania i wyłączania obwodów elektrycznych. Wyposażony jest w wyjście sterujące NO/COM/NC o charakterze beznapięciowym. Kompaktowe wymiary obudowy umożliwiają bezpośredni montaż w standardowej puszce instalacyjnej, co ułatwia ukrycie przewodów.
Urządzenie posiada wbudowaną niebieską diodę LED. Sygnalizuje ona poprawność podłączenia oraz aktualny stan pracy układu. Przekaźnik pozwala na bezpieczną integrację różnych elementów automatyki budynkowej.
Zastosowanie i kompatybilność instalacyjna
Produkt służy do współpracy z urządzeniami, których zapotrzebowanie na prąd wynosi maksymalnie 12 A. Można go podłączyć do listew sterujących ogrzewaniem podłogowym w celu odciążenia wbudowanych styków, gdy dana strefa obsługuje wiele siłowników termoelektrycznych.
Moduł pozwala również na sterowanie układami o dużej mocy, takimi jak elektryczne maty grzewcze, przy pomocy standardowych termostatów pokojowych. Dodatkowo umożliwia zamianę sygnału napięciowego 230 V na sygnał beznapięciowy, co jest bezwzględnie wymagane przy podłączaniu sterowników kotłów stałopalnych oraz gazowych.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 230 V AC |
| Częstotliwość | 50 Hz |
| Maksymalne obciążenie | 12 A |
| Sygnał wejściowy | Beznapięciowe NO/COM, napięciowe SL 230 V |
| Sygnał wyjściowy | Beznapięciowe NO/COM/NC |
| Długość | 48 mm |
| Szerokość | 48 mm |
| Wysokość | 20 mm |
| Wskaźnik stanu | Tak |
