Seria Q.PEAK DUO BLK M-G11S SERIES od Hanwha Q CELLS

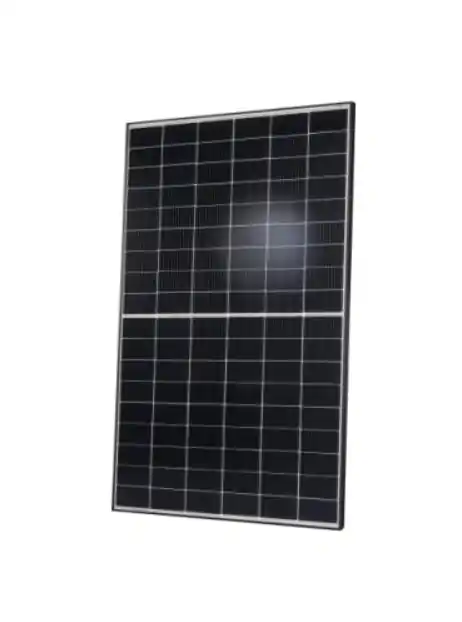

Q-CELLS Q.PEAK DUO M-G11S+ 415 to monokrystaliczny moduł fotowoltaiczny oparty na ogniwach p-type mono PERC w układzie half-cut z 12 busbarami, zaprojektowany do instalacji dachowych i systemów komercyjnych. Przy mocy 415 Wp i sprawności 21,3% umożliwia uzyskanie wysokiej gęstości mocy na ograniczonej powierzchni. Moduł wykorzystuje czarną ramę o grubości 30 mm i jest przystosowany do pracy w wymagających warunkach obciążeń mechanicznych.
Najważniejsze cechy Seria Q.PEAK DUO BLK M-G11S SERIES od Hanwha Q CELLS:
- Przełomowa sprawnośćsprawność modułu 21,3% przy mocy znamionowej 415 Wp (tolerancja mocy +5 W / 0 W) wspiera projektowanie instalacji o wysokim uzysku z m².
- Długotrwała wysoka wydajność25-letnia gwarancja liniowa na moc oraz 12-letnia gwarancja produktowa porządkują ryzyko eksploatacyjne w projektach wieloletnich.
- Odporność na ekstremalne warunki pogodowewytrzymałość mechaniczna 8100/4000 Pa (obciążenie śniegiem/wiatrem) oraz rama 30 mm ułatwiają dobór do stref o podwyższonych obciążeniach.
- Innowacyjna technologia do zastosowań w każdych warunkachtechnologia ogniw p-type mono PERC oraz 12 busbarów wspierają pracę modułu przy częściowym zacienieniu i ograniczają straty rezystancyjne w połączeniach.
- Bezpieczna inwestycjaproducent klasy Tier 1 oraz parametry gwarancyjne (12/25 lat) ułatwiają spełnienie wymagań bankowalności w projektach B2B.
- Najwyższe standardy testów jakościklasa niepalności: Klasa C; przewody przyłączeniowe o długości 1265 mm (+) i 1265 mm () wspierają powtarzalny montaż i okablowanie stringów.
Dla kogo jest to dobry wybór?
Moduł jest przeznaczony dla firm instalatorskich realizujących dachy przemysłowe i komercyjne (C&I), gdzie liczy się wysoka sprawność i odporność na obciążenia 8100/4000 Pa. Wymiary 1722 × 1134 mm oraz standardowa rama 30 mm upraszczają integrację z popularnymi systemami montażowymi dla modułów monokrystalicznych. Parametry gwarancyjne i klasyfikacja Tier 1 wspierają zastosowania u deweloperów oraz inwestorów przemysłowych.
Specyfikacja techniczna Q.PEAK DUO BLK M-G11S SERIES
| Parametry elektryczne | |||||
|---|---|---|---|---|---|
| Minimalna wydajność w standardowych warunkach testowych, STC (tolerancja mocy +5 W / 0 W) | |||||
| Klasy działania | 400 | 405 | 410 | 415 | 420 |
| Moc w punkcie MPP [P MPP] (W) |
400 | 405 | 410 | 415 | 420 |
| Prąd zwarcia [I SC] (A) |
13,88 | 13,91 | 13,95 | 13,99 | 14,03 |
| Napięcie jałowe [V OC] (V) |
37,06 | 37,09 | 37,11 | 37,14 | 37,17 |
| Prąd w punkcie MPP [I MPP] (A) |
13,16 | 13,23 | 13,30 | 13,37 | 13,44 |
| Napięcie w punkcie MPP [V MPP] (V) |
30,40 | 30,62 | 30,83 | 31,05 | 31,26 |
| Efektywność [%] | 20,5 | 20,7 | 21,0 | 21,3 | 21,5 |
| Minimalna wydajność w normalnych warunkach eksploatacji, NMOT | |||||
| Klasy działania | 400 | 405 | 410 | 415 | 420 |
| Moc w punkcie MPP [P MPP] (W) |
300,1 | 303,8 | 307,6 | 311,3 | 315,1 |
| Prąd zwarcia [I SC] (A) |
11,18 | 11,21 | 11,24 | 11,27 | 11,30 |
| Napięcie jałowe [V OC] (V) |
34,95 | 34,97 | 35,00 | 35,03 | 35,05 |
| Prąd w punkcie MPP [I MPP] (A) |
10,34 | 10,41 | 10,47 | 10,53 | 10,59 |
| Napięcie w punkcie MPP [V MPP] (V) |
29,01 | 29,20 | 29,38 | 29,56 | 29,74 |
| Specyfikacja mechaniczna | |||||
| Wymiary | 1722 mm × 1134 mm × 30 mm (łącznie z ramą) | 1722 mm × 1134 mm × 30 mm (łącznie z ramą) | 1722 mm × 1134 mm × 30 mm (łącznie z ramą) | 1722 mm × 1134 mm × 30 mm (łącznie z ramą) | 1722 mm × 1134 mm × 30 mm (łącznie z ramą) |
| Waga | 21,1 kg | 21,1 kg | 21,1 kg | 21,1 kg | 21,1 kg |
| Przednia powłoka | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną |
| Tylna powłoka | Folia kompozytowa | Folia kompozytowa | Folia kompozytowa | Folia kompozytowa | Folia kompozytowa |
| Rama | Czarna, aluminium anodowane | Czarna, aluminium anodowane | Czarna, aluminium anodowane | Czarna, aluminium anodowane | Czarna, aluminium anodowane |
| Ogniwo | 6 × 18 monokrystaliczne półogniwa słoneczne Q.ANTUM | 6 × 18 monokrystaliczne półogniwa słoneczne Q.ANTUM | 6 × 18 monokrystaliczne półogniwa słoneczne Q.ANTUM | 6 × 18 monokrystaliczne półogniwa słoneczne Q.ANTUM | 6 × 18 monokrystaliczne półogniwa słoneczne Q.ANTUM |
| Gniazdo przyłączeniowe | 53-101 mm × 32-60 mm × 15-18 mm, Klasa ochronności IP67, z diodami obejściowymi | 53-101 mm × 32-60 mm × 15-18 mm, Klasa ochronności IP67, z diodami obejściowymi | 53-101 mm × 32-60 mm × 15-18 mm, Klasa ochronności IP67, z diodami obejściowymi | 53-101 mm × 32-60 mm × 15-18 mm, Klasa ochronności IP67, z diodami obejściowymi | 53-101 mm × 32-60 mm × 15-18 mm, Klasa ochronności IP67, z diodami obejściowymi |
| Kabel | 4 mm² kabla solarnego; (+)1265 mm, ()1265 mm | 4 mm² kabla solarnego; (+)1265 mm, ()1265 mm | 4 mm² kabla solarnego; (+)1265 mm, ()1265 mm | 4 mm² kabla solarnego; (+)1265 mm, ()1265 mm | 4 mm² kabla solarnego; (+)1265 mm, ()1265 mm |
| Złącze | Stäubli MC4, Hanwha Q CELLS HQC4; IP68 | Stäubli MC4, Hanwha Q CELLS HQC4; IP68 | Stäubli MC4, Hanwha Q CELLS HQC4; IP68 | Stäubli MC4, Hanwha Q CELLS HQC4; IP68 | Stäubli MC4, Hanwha Q CELLS HQC4; IP68 |
| Parametry dla połączenia systemu | |||||
| Maksymalne napięcie systemu | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V |
| Maksymalny prąd wsteczny | 25 A | 25 A | 25 A | 25 A | 25 A |
| Maks. dop. obciążenie ciśnienia/rozciągające | 5400/2665 Pa | 5400/2665 Pa | 5400/2665 Pa | 5400/2665 Pa | 5400/2665 Pa |
| Maks. test obciążenia ciśnienia/rozciągające | 8100/4000 Pa | 8100/4000 Pa | 8100/4000 Pa | 8100/4000 Pa | 8100/4000 Pa |
| Dopuszczalna temperatura modułu przy pracy ciągłej | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C |
| Klasyfikacja modułu PV | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Klasyfikacja odporności ogniowej w oparciu o normę ANSI/UL 61730 | C/TYPE 2 | C/TYPE 2 | C/TYPE 2 | C/TYPE 2 | C/TYPE 2 |
| Współczynniki temperatury | |||||
| Temperaturowy współczynnik prądu ISC | [%/K] +0,04 | [%/K] +0,04 | [%/K] +0,04 | [%/K] +0,04 | [%/K] +0,04 |
| Temperaturowy współczynnik napięcia UOC | [%/K] 0,27 | [%/K] 0,27 | [%/K] 0,27 | [%/K] 0,27 | [%/K] 0,27 |
| Temperaturowy współczynnik mocy PMPP | [%/K] 0,34 | [%/K] 0,34 | [%/K] 0,34 | [%/K] 0,34 | [%/K] 0,34 |
| Nominal Module Operating Temperature | NMOT [°C] 43±3 | NMOT [°C] 43±3 | NMOT [°C] 43±3 | NMOT [°C] 43±3 | NMOT [°C] 43±3 |
