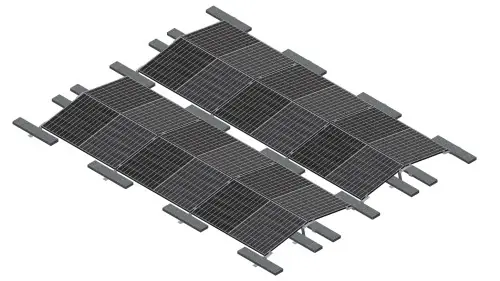

Przykładowa konstrukcja, bezinwazyjna do montażu 12 paneli PV w ułożeniu wschód-zachód o pochyleniu 10°.
Konstrukcja Art.nr 11.021 umożliwia montaż paneli fotowoltaicznych o wymiarach:
Długość: max.2200 mm, szerokość: 950 – 1150 mm
Montaż paneli w ułożeniu poziomym na dachach płaskich.
Specyfikacja:
– Obciążenie balastem: sugerowana płyta betonowa 100x20x6 (obrzeże trawnikowe) albo 50x40x6 do elementów skrajnych oraz środkowych wysokich.
– Materiał: aluminium AW 6060 T64
– Maksymalne pochylenie dachu: 5°
– Obciążenie śniegiem: 1,6 kN/m2
– montaż w regionach I-II strefa obciążenia wiatrem.
– Odstęp od krawędzi dachu: 1000 mm
– Maksymalna wysokość budynku: 15 m
– aluminiowe elementy stykające się z powierzchnią dachu są wyklejone uszczelką EPDM o grubości 5 mm i szerokości 80 mm
– do płyt balastowych w celu wyrównania ułożenia na elementach z płaskowników należy zastosować uszczelkę EPDM o grubości 5 mm lub podobną z warstw np. papy .
Elementy konstrukcji:
– 11.021.01 – element początkowo- końcowy
– 11.021.02 – element środkowy – górny
– 11.021.03 – element środkowy- dolny
– klema środkowa
– klema końcowa ( wymiar zależny od grubości ramy )
– śruba imbusowa M8x50 , stal nierdzewna A2
