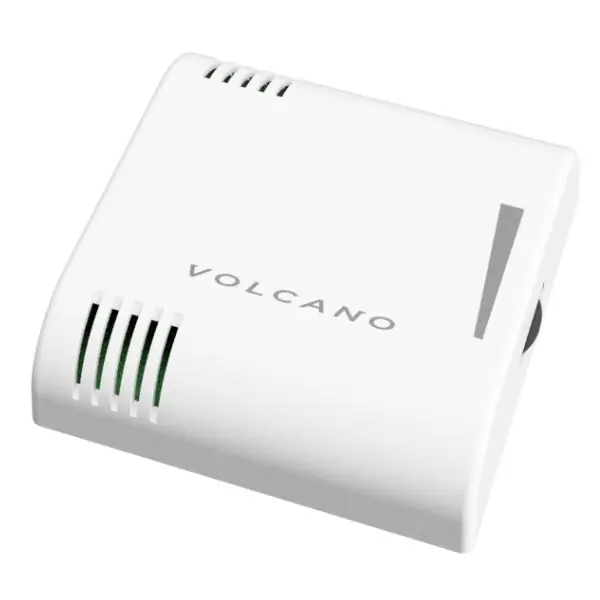

Potencjometr VR EC (0-10 V) VTS 1-4-0101-0453 – ręczny regulator obrotów do nagrzewnic VOLCANO EC i kurtyn WING EC
Potencjometr VR EC (0-10 V) to uniwersalny zadajnik prędkości przeznaczony do ręcznego sterowania wentylatorami w urządzeniach grzewczych z silnikami EC – przede wszystkim w nagrzewnicach VOLCANO EC oraz kurtynach powietrznych WING EC. Panel generuje analogowy sygnał sterujący 0-10 V, którym sterowniki urządzeń EC przetwarzają na odpowiednie obroty wentylatora. Dzięki temu użytkownik może płynnie regulować intensywność nawiewu – od delikatnego mieszania powietrza w okresach przejściowych po pracę z pełną mocą w czasie mrozów.
Zadajnik zasilany jest z sieci 230 V AC, dlatego jego obudowa musi być zawsze zamknięta i zabezpieczona; producent przewiduje możliwość otwarcia jedynie przy użyciu narzędzi, co minimalizuje ryzyko ingerencji osób nieuprawnionych. VR EC 0-10 V sprawdzi się jako prosty, niezawodny i niedrogi sposób na sterowanie ogrzewaniem hali, magazynu czy warsztatu – tam, gdzie nie jest wymagana pełna automatyka (jak HMI/BMS), a wystarczy ręczne ustawienie mocy nawiewu w danej strefie.
Jak działa Potencjometr VR EC (0-10 V) i gdzie warto go stosować?
Ręczna regulacja prędkości wentylatorów EC w nagrzewnicach i kurtynach
Potencjometr VR EC jest niewielkim urządzeniem elektronicznym, którego zadaniem jest zadawanie sygnału 0-10 V dla sterowników nagrzewnic i kurtyn z silnikami EC. Zmiana położenia pokrętła powoduje zmianę poziomu napięcia sterującego, co odczytuje kontroler urządzenia – w efekcie wentylator przyspiesza lub zwalnia. Rozwiązanie to pozwala precyzyjnie dostosować przepływ powietrza do aktualnych warunków w obiekcie: zwiększyć nawiew, gdy jest zimno lub przewietrzyć przestrzeń przy wyższych obciążeniach, a zredukować obroty, gdy nagrzewnice pracują jedynie podtrzymująco.
Uniwersalny zadajnik 0-10 V do VOLCANO EC i WING EC
Zakres zastosowań panelu VR EC obejmuje wszystkie nagrzewnice VOLCANO EC oraz kurtyny powietrzne WING EC (w wersji wodnej i zimnej). Zastosowanie jest proste: zadajnik montuje się na ścianie w dogodnym miejscu (np. przy wejściu do hali, w sterowni), zasila z sieci 230 V AC, a wyjście 0-10 V podłącza do wejścia sterującego urządzeń EC. Panel może służyć do sterowania pojedynczym urządzeniem lub – przy odpowiednim okablowaniu – do wspólnego sterowania grupą nagrzewnic/kurtyn w jednej strefie. To szczególnie przydatne w halach i magazynach, gdzie jedna osoba nadzoruje warunki w dużej przestrzeni i chce prostego, manualnego narzędzia do regulacji nawiewu.
Bezpieczeństwo i montaż – zasilanie 230 V, obudowa zamknięta
Ponieważ potencjometr VR EC jest zasilany napięciem 230 V AC, jego obudowa musi być stale zamknięta, a dostęp do wnętrza panelu możliwy jest jedynie przy użyciu narzędzi – to ważne zarówno ze względów BHP, jak i zgodności z dobrą praktyką instalacyjną. Przewiduje się montaż w suchym miejscu, poza zasięgiem przypadkowego uszkodzenia, ale w strefie wygodnej dla obsługi. Sam zadajnik nie steruje mocą grzewczą (zaworami) – służy do regulacji prędkości wentylatora; dla bardziej zaawansowanych funkcji (termostat, harmonogram, sterowanie zaworem) VTS oferuje sterowniki HMI VOLCANO EC lub inne rozwiązania automatyki.
Specyfikacja techniczna – Potencjometr VR EC 0-10 V
| Producent / seria | VTS – sterowanie VOLCANO EC / WING EC |
|---|---|
| Model | Potencjometr VR EC (0-10 V) |
| Kod producenta | 1-4-0101-0453 |
| Funkcja | Ręczny zadajnik 0-10 V – sterowanie prędkością obrotową wentylatorów EC |
| Wyjście sterujące | 0-10 V DC (sygnał analogowy dla kontrolerów EC) |
| Zasilanie | 230 V AC – obudowa musi być zamknięta i zabezpieczona, otwierana wyłącznie narzędziem |
| Zakres zastosowań | Nagrzewnice VOLCANO EC i kurtyny WING EC (wodne / zimne) – uniwersalny regulator 0-10 V |
| Uwagi | Nie stosować do kurtyn WING z grzałkami elektrycznymi (wymagany sterownik HMI) – panel przeznaczony dla urządzeń EC |
Najczęściej zadawane pytania (FAQ)
Do ręcznej regulacji prędkości wentylatorów w nagrzewnicach VOLCANO EC i kurtynach WING EC, które mają wejście sterujące 0-10 V.
Tak – przy odpowiednim okablowaniu sygnał 0-10 V może być wspólny dla grupy urządzeń EC w jednej strefie (zgodnie z zaleceniami VTS).
Nie – dla kurtyn elektrycznych WING zalecane są sterowniki HMI; VR EC przeznaczony jest do wersji EC (wodnych/zimnych).
Obudowa powinna być zamknięta podczas pracy; można ją otworzyć wyłącznie narzędziem – to ważne ze względu na zasilanie 230 V AC i bezpieczeństwo obsługi.
Potrzebujesz prostego i niezawodnego sterownika 0-10 V do nagrzewnic VOLCANO EC lub kurtyn WING EC? Potencjometr VR EC 1-4-0101-0453 to idealne rozwiązanie. Skontaktuj się z nami – pomożemy dobrać pełen zestaw automatyki VTS do Twojej instalacji.
