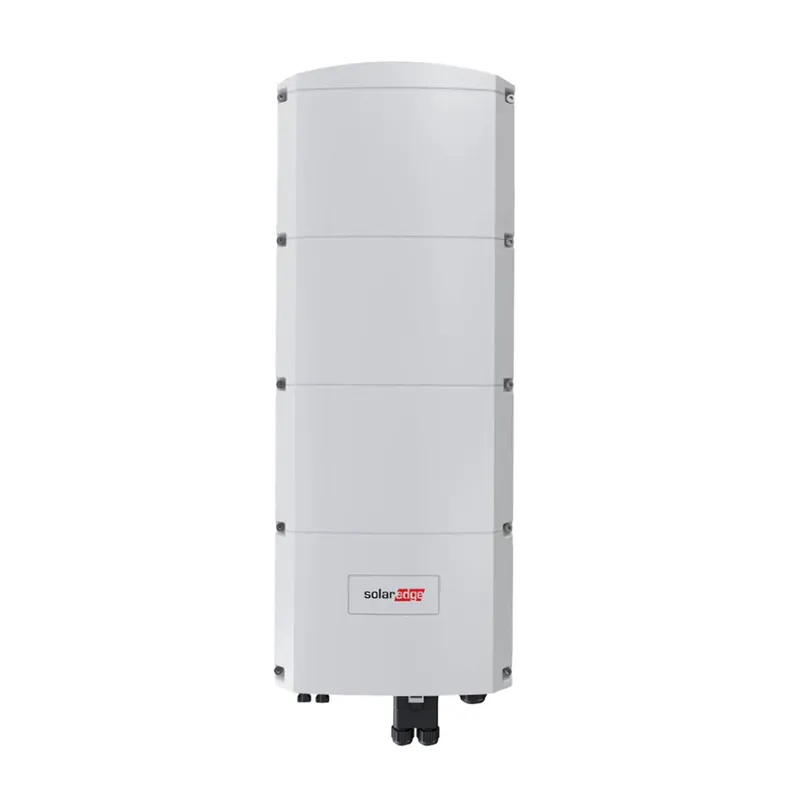

Falownik SolarEdge Home Hub
Falownik SolarEdge Home Hub to zaawansowane trójfazowe rozwiązanie do magazynowania energii i zasilania awaryjnego, zaprojektowane z myślą o maksymalizacji wykorzystania energii słonecznej. Umożliwia prostą instalację i zarządzanie produkcją PV, magazynowaniem energii oraz zasilaniem awaryjnym całego gospodarstwa domowego. Dzięki architekturze z akumulatorem po stronie DC, falownik zapewnia większą ilość magazynowanej energii.
Najważniejsze cechy SolarEdge Home Hub:
- Architektura z akumulatorem po stronie DC dla większej ilości energii i mniejszych strat.
- Prosta instalacja typu jeden falownik do zarządzania produkcją PV, magazynowaniem i zasilaniem awaryjnym.
- Szybkie i łatwe uruchomienie za pomocą aplikacji SolarEdge SetApp na smartfonie.
- Zaprojektowany z myślą o bezpieczeństwie, eliminując wysokie napięcie podczas instalacji i konserwacji.
- Monitorowanie na poziomie modułu, stanu akumulatora, produkcji PV i zużycia własnego.
- Możliwość podłączenia magazynów energii SolarEdge i innych dostawców w celu zwiększenia elastyczności.
Dla kogo jest to dobry wybór?
Falownik SolarEdge Home Hub jest idealnym rozwiązaniem dla właścicieli domów poszukujących zintegrowanego systemu zarządzania energią, który zapewnia niezawodne zasilanie awaryjne i maksymalizuje wykorzystanie energii słonecznej. Doskonale sprawdzi się w instalacjach, gdzie priorytetem jest bezpieczeństwo, prostota obsługi oraz możliwość przyszłej rozbudowy systemu magazynowania energii.
| Parametr | SE5K-RWB48 | SE8K-RWB48 | SE10K-RWB48 |
|---|---|---|---|
| WYJŚCIEAC, PODŁĄCZENIE DO SIECI | |||
| Znamionowa moc wyjściowa (VA) | 5000 | 8000 | 10000 |
| Maksymalna moc wyjściowa (VA) | 5000 | 8000 | 10000 |
| Napięcie wyjściowe ACfaza do fazy / faza do przewodu zerowego (napięcie znamionowe) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 |
| AC zakres napięcia wyjściowegofaza do przewodu zerowego (Vac) | 184-264.5 | 184-264.5 | 184-264.5 |
| Częstotliwość AC (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Maksymalny ciągły prąd wyjściowy (na fazę) (A) | 8 | 13 | 16 |
| Wykrywacz prądu szczątkowego/stopniowy wykrywacz prądu szczątkowego (mA) | 300/30 | 300/30 | 300/30 |
| Obsługiwane siecitrójfazowe | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) |
| Cechy sieciowe | Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe |
| WYJŚCIEAC, ZASILANIE AWARYJNE | |||
| Maksymalna moc wyjściowa (VA) | 4500 | 7200 | 9000 |
| Napięcie wyjściowe ACfaza do fazy / faza do przewodu zerowego (napięcie znamionowe) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 |
| AC zakres napięcia wyjściowegofaza do przewodu zerowego (Vac) | 184-264.5 | 184-264.5 | 184-264.5 |
| Częstotliwość AC (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Maksymalny ciągły prąd wyjściowy (na fazę) (A) | 7,2 | 11,7 | 14,4 |
| Wykrywacz prądu szczątkowego/stopniowy wykrywacz prądu szczątkowego (mA) | 300/30 | 300/30 | 300/30 |
| Obsługiwane siecitrójfazowe | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) | 3/N/PE (uziemiona punktem zerowym sieć gwiazdowa z przewodem zerowym) |
| Topologia | Beztransformatorowe, nieuziemione | Beztransformatorowe, nieuziemione | Beztransformatorowe, nieuziemione |
| Cechy zasilania awaryjnego | Monitoring sieci, Zapewnia bezpieczne rozłączenie z sieci w trybie zasilania awaryjnego, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Monitoring sieci, Zapewnia bezpieczne rozłączenie z sieci w trybie zasilania awaryjnego, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Monitoring sieci, Zapewnia bezpieczne rozłączenie z sieci w trybie zasilania awaryjnego, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe |
| Automatyczny czas przełączenia (s) | <10 | <10 | <10 |
| Maks. dozwolona różnica między fazami (s) | 1.66 | 2,66 | 3 |
| PARAMETRY WEJŚCIOWE PV | |||
| Maksymalna moc DC (moduł STC) (W) | 10000 | 13000 | 15000 |
| Maksymalne napięcie wejściowe (V DC) | 900 | 900 | 900 |
| Znamionowe napięcie wejściowe (V DC) | 750 | 750 | 750 |
| Maksymalny prąd wejściowy (A DC) | 13,3 | 17,3 | 20 |
| Zabezpieczenie przed odwrotną polaryzacją | Tak | Tak | Tak |
| Detekcja zwarć doziemnych | Tak (czułość 700 k) | Tak (czułość 700 k) | Tak (czułość 700 k) |
| Maksymalna sprawność falownika (%) | 98 | 98 | 98 |
| Sprawność europejska (ważona) (%) | 97,3 | 97,6 | 97,6 |
| WEJŚCIE/WYJŚCIEMAGAZYN ENERGII | |||
| Obsługiwane rodzaje magazynów¹ | Magazyn energii SolarEdge Home BAT-05K48 (1-5 modułów akumulatora) Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13 Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 | Magazyn energii SolarEdge Home BAT-05K48 (1-5 modułów akumulatora) Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13 Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 | Magazyn energii SolarEdge Home BAT-05K48 (1-5 modułów akumulatora) Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13 Wkrótce obsługa oprogramowania sprzętowego następujących akumulatorów: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 |
| Maksymalna moc ładowania/rozładowania (W) | 5000 | 5000 | 5000 |
| Zakres napięcia wejściowego (V DC) | 40-62 | 40-62 | 40-62 |
| Maksymalny ciągły prąd wejściowy/wyjściowy (A DC) | 125 | 125 | 125 |
| Maksymalna wydajność rozładowania magazynu do sieci (%) | 96,1 | 96,1 | 96,1 |
| Komunikacja magazynu z falownikiem | CAN | CAN | CAN |
| POZOSTAŁE FUNKCJE | |||
| Obsługiwane interfejsy komunikacyjne | Wbudowane: 2 x RS485, Ethernet, sieć mesh SolarEdge Home wraz z anteną | Wbudowane: 2 x RS485, Ethernet, sieć mesh SolarEdge Home wraz z anteną | Wbudowane: 2 x RS485, Ethernet, sieć mesh SolarEdge Home wraz z anteną |
| ZGODNOŚĆ Z NORMAMI | |||
| Bezpieczeństwo | IEC62109 | IEC62109 | IEC62109 |
| Standardy przyłączenia do sieci² | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50499-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699/ RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50499-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699/ RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50499-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699/ RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 |
| EMC | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 |
| RoHS | Tak | Tak | Tak |
| PARAMETRY INSTALACJI | |||
| Wyjście AC-średnica dławika kabla (mm) | 15-21 | 15-21 | 15-21 |
| Magazyn średnica zewnętrzna dławika kabla (mm) | 2 x 11-16,5 | 2 x 11-16,5 | 2 x 11-16,5 |
| Wejście DC PV (mm) | 2 pary MC4 | 2 pary MC4 | 2 pary MC4 |
| Wymiary (wys. x szer. x gł.) (mm) | 907 x 317 x 192 | 907 x 317 x 192 | 907 x 317 x 192 |
| Masa (kg) | 37 | 37 | 37 |
| Zakres temperatur pracy (°C) | -40 do +60 | -40 do +60 | -40 do +60 |
| Chłodzenie | Wentylatory wewnętrzne i zewnętrzne | Wentylatory wewnętrzne i zewnętrzne | Wentylatory wewnętrzne i zewnętrzne |
| Emisja hałasu (dBA) | < 50 | < 50 | < 50 |
| Stopień ochrony | IP65 na zewnątrz i wewnątrz | IP65 na zewnątrz i wewnątrz | IP65 na zewnątrz i wewnątrz |
| Montaż | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik |
| OBSŁUGIWANE INTERFEJSY KOMUNIKACYJNE AKCESORIA (DOSTĘPNE DO ZAKUPU ODDZIELNIE) | |||
| Wi-Fi (wymagana bramka bezprzewodowa) | Tak | Tak | Tak |
| Komórkowa | Tak | Tak | Tak |
Obsługa magazynów energii innych niż SolarEdge Home BAT-05K48 oraz niektórych typów akumulatorów LG Chem i BYD wymaga aktualizacji oprogramowania sprzętowego falownika, która będzie dostępna wkrótce.
