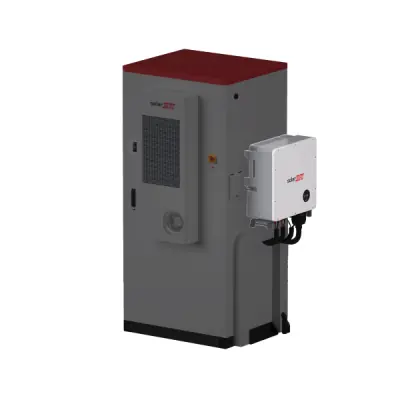

System Magazynowania Energii SolarEdge CSSOD (102,4 kWh / 50 kW)
System magazynowania energii SolarEdge CSS-OD to kompleksowe, komercyjne rozwiązanie (C&I) łączące szafę akumulatorową o pojemności 102,4 kWh z falownikiem akumulatorowym o mocy 50 kW. Jest to wstępnie zmontowany i przetestowany fabrycznie system, który umożliwia szybką konfigurację, łatwą instalację wewnątrz lub na zewnątrz oraz zoptymalizowane zarządzanie energią dzięki platformie SolarEdge ONE. Dzięki zintegrowanym funkcjom bezpieczeństwa i 10-letniej gwarancji, stanowi niezawodne rozwiązanie pod klucz» od jednego dostawcy.
Najważniejsze cechy Systemu Magazynowania Energii SolarEdge CSSOD (102,4 kWh / 50 kW):
- Kompleksowe rozwiązanie od jednego dostawcy: Zintegrowany system fotowoltaiczny i magazynowania energii od jednego producenta, dostarczany jako wstępnie zmontowana i przetestowana fabrycznie szafa, co zapewnia łatwą instalację i wdrożenie.
- Wysoka pojemność i skalowalność: Szafa o pojemności 102,4 kWh (użyteczna 97,28 kWh) oparta na bezpiecznych ogniwach LFP, z możliwością skalowania systemu nawet do 1 MWh poprzez łączenie dodatkowych akumulatorów i falowników.
- Zintegrowane, wielopoziomowe bezpieczeństwo: Wbudowany mechanizm wykrywania i podwójnego gaszenia ognia, liczne czujniki (zalania, otwarcia drzwi, ciepła), ochrona przed odwrotną polaryzacją oraz zintegrowane zabezpieczenia przeciwprzepięciowe.
- Inteligentne zarządzanie energią: Rozwiązanie oparte na platformie optymalizacyjnej SolarEdge ONE, która zarządza produkcją, magazynowaniem i zużyciem energii, obsługując tryby takie jak konsumpcja własna, niwelowanie zapotrzebowania szczytowego i optymalizacja taryf.
- Gwarancja i niezawodność: 10-letnia gwarancja na produkt i wydajność (6000 cykli lub 10 lat do 70% stanu sprawności), konstrukcja dwułańcuchowa (topologia redundancji 1+1) zapewniająca większą wytrzymałość oraz wsparcie techniczne od jednego producenta.
- Gotowość do pracy w trybie awaryjnym: Całkowity czas przejścia systemu na zasilanie awaryjne poniżej 20 ms, co zapewnia ciągłość pracy kluczowych obciążeń.
Dla kogo jest to dobry wybór?
System SolarEdge CSS-OD jest idealnym rozwiązaniem dla obiektów komercyjnych i przemysłowych, które poszukują niezawodnego i kompleksowego systemu magazynowania energii. Dzięki łatwej instalacji pod klucz», skalowalności do 1 MWh oraz zaawansowanym trybom optymalizacji (np. niwelowanie zapotrzebowania szczytowego), pozwala na znaczące obniżenie kosztów energii. Wbudowane, wielopoziomowe systemy bezpieczeństwa oraz gwarancja od jednego, zaufanego dostawcy (SolarEdge) zapewniają spokój i pewność inwestycji, a obsługa mikrosieci gwarantuje ciągłość działania kluczowych operacji.
| Parametr | Szafa akumulatorowa 102,4 kWh (CSS-OU-20) | Falownik akumulatorowy 50 kW (PCS050) |
|---|---|---|
| SPECYFIKACJA TECHNICZNA (Szafa akumulatorowa) | ||
| Substancja chemiczna w ogniwach | LFP | |
| Całkowita pojemność akumulatora (kWh) | 102.4 | |
| Użyteczna pojemność akumulatora (kWh) | 97.28 | |
| Całkowita pojemność modułu akumulatora (kWh) | 5.12 | |
| Liczba modułów(¹) | 10 + 10 | |
| Maksymalna szybkość ładowania/rozładowywania (C) | 0.5 | |
| Napięcie robocze (Vdc) | 456576 | |
| Pomocnicze napięcie wejściowe AC(²) (V AC / Hz) | 230 / 50 | |
| SPECYFIKACJE AC (Falowniktryb podłączenia do sieci / zasilanie awaryjne()) | ||
| Znamionowa moc czynna AC (kW) | 50 | |
| Maksymalna pozorna moc wyjściowa AC (kVA) | 55 | |
| Maksymalny ciągły prąd wyjściowy (na fazę) (Aac) | 80 | |
| Maksymalna sprawność falownika (%) | 97.5% | |
| Napięcie wyjściowe AC (znamionowe) (Vac) | 400 / 230 | |
| Napięcie wyjściowe AC (zakres)() (Vac) | 340440 | |
| Częstotliwość AC (Hz) | 50 / 60 ± 5 | |
| Przewód AC() | 3W + PE / 4W + PE | |
| Całkowite zniekształcenie harmoniczne (%) | < 3 | |
| Zakres współczynnika mocy | od -1 do 1/ prąd wyprzedzający, prąd opóźniony | |
| Całkowity czas przejścia systemu (mS) | < 20 | |
| SPECYFIKACJE DC (Falownik) | ||
| Maksymalna moc wejściowa DC (kW) | 55 | |
| Maksymalny prąd DC (Adc) | 55 x 2 | |
| Liczba interfejsów wejściowych DC | 2 | |
| Maksymalna liczba szaf akumulatorowych połączonych równolegle na falownik()(¹) | 2 | |
| FUNKCJE BEZPIECZEŃSTWA (Falownik) | ||
| Ochrona przed odwrotną polaryzacją | Tak | |
| Monitorowanie sieci | Tak | |
| Ochrona przed zwarciem doziemnym | Tak | |
| Ochrona przed upływami prądu | Tak | |
| Zabezpieczenie przepięciowe DC | Zintegrowane typu II | |
| Zabezpieczenie przeciwprzepięciowe AC | Zintegrowane typu III | |
| KOMUNIKACJA (Falownik) | ||
| Porty komunikacyjne | RS-485 / CAN | |
| SPECYFIKACJA MECHANICZNA | ||
| Wymiary (szer. x gł. x wys.) (mm) | 1100 x 1100 x 2380 | 650 x 324 x 715 |
| Waga (kg) | 1433 | 68 |
| Stopień ochrony | IP54 | IP65 |
| Ochrona antykorozyjna | C4 | |
| Metoda chłodzenia | Wbudowana klimatyzacja | Chłodzenie powietrzem |
| Przekrój przewodu wejściowego AC(¹¹)(¹²) / Rozmiar końcówek | 2535 mm² / M6 | |
| ZGODNOŚĆ Z NORMAMI | ||
| Bezpieczeństwo | IEC 62619 | IEC 62109-1, IEC 62109-2 |
| Stopień ochrony (norma) | IEC 60529 | |
| Transport | UN 38.3 | |
| EMC | IEC 61000-6-2; IEC 61000-6-4 | IEC 61000-6-4, IEC 61000-3-11, EN/IEC 61000-3, CISPR 11 |
| Podłączenie do sieci | NRS 097-2-1:2017 wydanie 2.1, NRS 097-2-1:2024 wydanie 3, CEI-016, CEI-021, VDE AR-N-4105, IEC/EN 50549-1/2 | |
| SPECYFIKACJE ŚRODOWISKOWE | ||
| Temperatura pracy(³) (°C) | (-)20(+)45 | (-)20(+)45 |
| Wilgotność robocza (%) | 595 (bez kondensacji) | 595 (bez kondensacji) |
| Maksymalna wysokość robocza (m) | 3000 | 3000 |
| GWARANCJA()(¹³) | ||
| System (lata) | 10 lat | 10 lat |
| Wydajność | 6000 cykli lub 10 lat do 70% stanu sprawności |
Przypisy:
(1) Podzielony na dwa klastry w topologii redundancji 1 + 1.
(2) Wymagane do działania systemu klimatyzacji szafy akumulatorowej.
(3) Redukcja mocy może mieć zastosowanie w zakresie (-)20(-)10 °C.
(4) Aby uzyskać szczegółowe informacje na temat gwarancji, warunków i odstępstw, zob. Ograniczona gwarancja na produkt SolarEdge.
(5) Wymagane zastosowanie systemu fotowoltaicznego SolarEdge sprzężonego po stronie prądu przemiennego w instalacji.
(6) Zasilanie awaryjne jest dostępne za pośrednictwem uzupełniającego interfejsu zasilania awaryjnego SolarEdge do instalacji komercyjnych wyłącznie w wybranych krajach. Aby uzyskać więcej szczegółów, prosimy o kontakt z przedstawicielem handlowym SolarEdge.
(7) Podany zakres ma zastosowanie wyłącznie w trybie podłączenia do sieci. Podczas pracy zasilania awaryjnego napięcie wyjściowe wynosi 400 V.
(8) Zgodność z sieciami typu Delta/WYE. W przypadku połączenia w topologii zasilania awaryjnego z interfejsem zasilania awaryjnego SolarEdge do instalacji komercyjnych wykorzystywane są jedynie 3W + PE.
(9) W przypadku równoległego połączenia dwóch szaf akumulatorowych z jednym falownikiem akumulatorowym konieczne jest zamówienie zestawu przedłużaczy CSS-O1-C-B01-XX, bez którego pełna instalacja drugiej szafy akumulatorowej nie jest możliwa.
(10) Zaleca się utrzymanie w instalacji stałej proporcji szaf akumulatorowych w stosunku do falowników akumulatorowych1:1 lub 2:1. W przeciwnym razie praca falowników akumulatorowych nie zawsze będzie odpowiadać ich pełnym danym znamionowym.
(11) Należy stosować wyłącznie kable miedziane.
(12) Zaleca się stosowanie przewodów giętkich: wielodrutowych klasy 6.
(13) Aby uzyskać szczegółowe informacje na temat gwarancji, warunków i odstępstw, zob. Ograniczona gwarancja na produkt SolarEdge.
