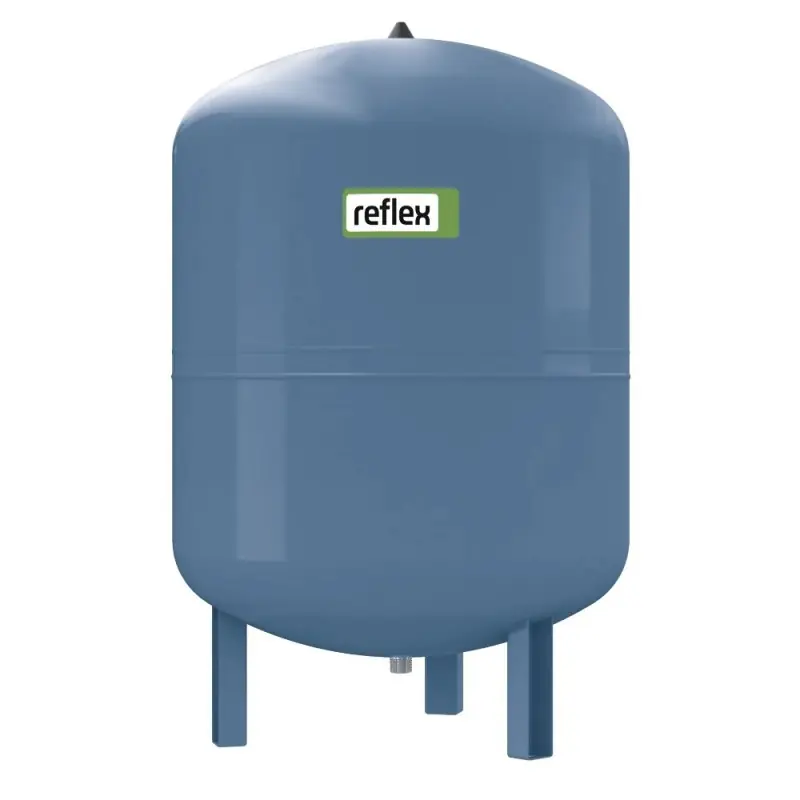

Naczynie przeponowe Reflex Refix DE to bezprzepływowy zbiornik ciśnieniowy przeznaczony do kompensacji objętości wody w instalacjach grzewczych i użytkowych. Konstrukcja opiera się na stalowym płaszczu z powłoką antykorozyjną oraz wewnętrznej membranie, która oddziela poduszkę gazową od magazynowanej cieczy.
Model ten charakteryzuje się pojemnością 33 litrów oraz fabrycznie ustawionym ciśnieniem wstępnym na poziomie 4 bar. Zbiornik jest przystosowany do pracy pionowej i posiada zintegrowane nogi montażowe, co ułatwia jego posadowienie bezpośrednio na posadzce węzła cieplnego lub obok zasobnika.
Zastosowanie i kompatybilność
Seria Refix DE została zaprojektowana głównie do instalacji ciepłej wody (C.W.U.), gdzie nie ma wymogu stosowania armatury przepływowej. Urządzenie zabezpiecza podgrzewacze pojemnościowe przed niebezpiecznym wzrostem ciśnienia, wynikającym z rozszerzalności cieplnej cieczy.
Zbiornik współpracuje z układami, w których maksymalne ciśnienie robocze wynosi 10 bar. Podłączenie do instalacji hydraulicznej realizowane jest za pomocą standardowego króćca z gwintem zewnętrznym G 3/4. Części mające kontakt z wodą posiadają zabezpieczenie powłokowe, co pozwala na stosowanie naczynia również w obiegach wody technologicznej.
Parametry techniczne
| Producent | Reflex |
| Seria | Refix DE |
| Pojemność nominalna | 33 l |
| Maksymalne ciśnienie pracy | 10 bar |
| Ciśnienie wstępne | 4 bar |
| Maksymalna temperatura pracy | 70°C |
| Typ montażu | Stojący |
| Przyłącze instalacyjne | G 3/4 |
| Średnica | 354 mm |
| Wysokość | 520 mm |
| Waga netto | 6.5 kg |
| Kolor | Niebieski |
