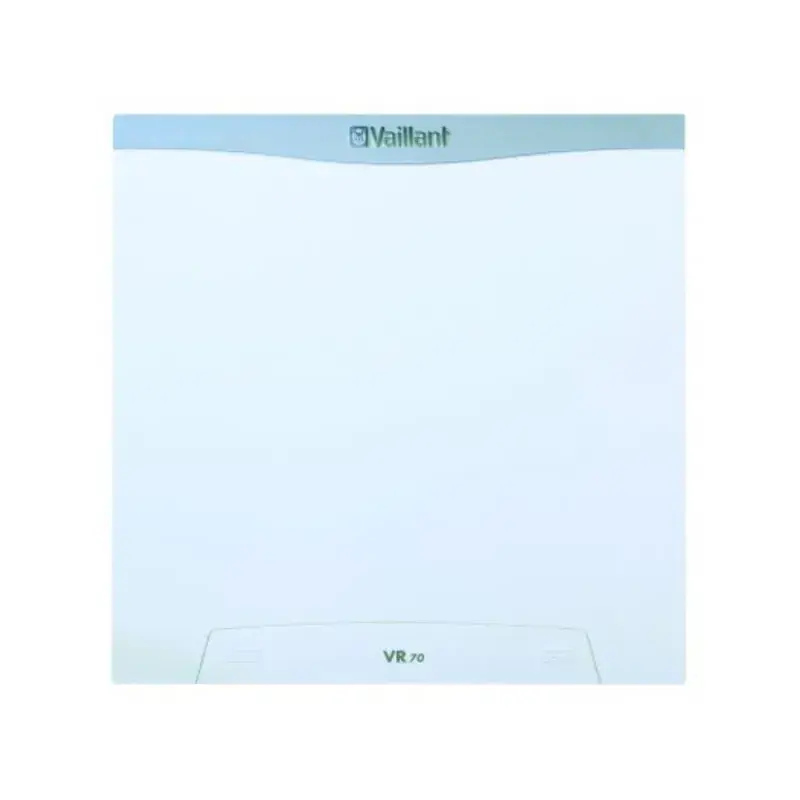

Nowa pozycja w ofercie | Moduł mieszaczowo-solarny Vaillant VR 70 0020184844

Moduł mieszaczowo-solarny Vaillant VR 70 o numerze katalogowym 0020184844 pełni funkcję systemowego elementu rozszerzającego dla instalacji grzewczych i solarnych marki Vaillant. Urządzenie komunikuje się z regulatorem głównym za pomocą cyfrowej magistrali eBUS, co umożliwia precyzyjną koordynację pracy źródeł ciepła, pomp oraz zaworów mieszających.

Zastosowanie i schematy hydrauliczne

Moduł pozwala na konfigurację i obsługę różnorodnych wariantów instalacji hydraulicznych. Urządzenie umożliwia rozbudowę automatyki o dwa obiegi grzewcze ze zmieszaniem lub jeden obieg bezpośredni oraz jeden obieg ze zmieszaniem z jednoczesnym ładowaniem zasobnika ciepłej wody użytkowej (c.w.u.).

W przypadku integracji z instalacjami odnawialnymi moduł obsługuje solarne podgrzewanie wody użytkowej, a także solarne wspomaganie centralnego ogrzewania. Istnieje również możliwość integracji urządzenia z wielofunkcyjnym zasobnikiem buforowym lub skonfigurowania go do regulacji strefowej dla dwóch niezależnych stref grzewczych.

Kompatybilność z systemami sterowania

Urządzenie zostało zaprojektowane jako bezpośrednie rozszerzenie funkcjonalności systemowych regulatorów pogodowych. Współpracuje bezpośrednio z regulatorem systemowym multiMATIC VRC 700 (zarówno w wersji przewodowej, jak i bezprzewodowej VRC 700f) oraz nowszej generacji regulatorem sensoCOMFORT VRC 720. Moduł pozwala również na podłączenie jednego dedykowanego zdalnego sterowania VR 91 lub VR 92, co pozwala na niezależne nastawy temperatur w poszczególnych strefach budynku.

Parametry montażowe i elektryczne

Konstrukcja modułu przystosowana jest do montażu ściennego. Obudowa o stopniu ochrony IP 20 wymaga montażu w pomieszczeniach suchych i zabezpieczonych przed wilgocią. Zasilanie modułu odbywa się napięciem sieciowym 230 V, natomiast komunikacja z regulatorem i kotłem realizowana jest przez niskonapięciową magistralę 24 V eBUS. W zestawie z modułem dostarczane są dwa czujniki temperatury typu VR 10. W przypadku konfiguracji solarnej niezbędny czujnik kolektora VR 11 należy dokupić osobno.

Specyfikacja techniczna
