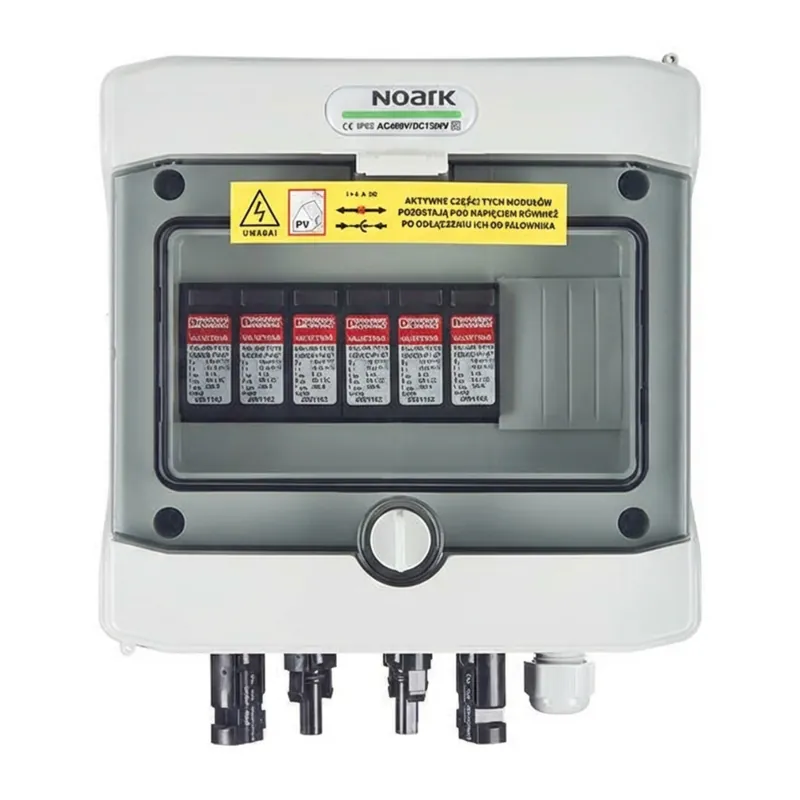

Noark SH-6 DC Seria Standard
Skrzynka przyłączeniowa Noark SH-6 DC to hermetyczne rozwiązanie przeznaczone do zastosowań w instalacjach fotowoltaicznych. Zapewnia wysoki stopień ochrony IP65 i klasę ochronności II, co czyni ją idealnym wyborem dla systemów wymagających niezawodności i bezpieczeństwa. Konstrukcja modułowa umożliwia elastyczne dopasowanie do potrzeb instalacji.
Najważniejsze cechy Skrzynka przyłączeniowa hermetyczna Noark SH-6 DC:
- Wykonanie modułowe z 8 miejscami na moduły dla elastyczności konfiguracji.
- Zintegrowane przyłącza tablicowe MC4 ułatwiające montaż.
- Stopień ochrony IP65 zapewniający odporność na pył i wodę.
- Klasa ochronności II dla zwiększonego bezpieczeństwa użytkowników.
- Wyposażona w ogranicznik przepięć DC typu 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Przezroczyste drzwi umożliwiające szybką inspekcję.
Dla kogo jest to dobry wybór?
Skrzynka Noark SH-6 DC jest doskonałym wyborem dla instalatorów systemów fotowoltaicznych, zarówno tych z instalacją odgromową, jak i bez. Jej hermetyczna konstrukcja i wysoki stopień ochrony IP65 sprawiają, że nadaje się do montażu natynkowego w warunkach zewnętrznych. Jest to idealne rozwiązanie dla instalacji mieszkalnych i komercyjnych, gdzie bezpieczeństwo i niezawodność są priorytetem.
| Parametr | PHS 8T |
|---|---|
| PARAMERTY ELEKTRYCZNE I MECHANICZNE OBUDOWY | |
| Model | PHS 8T |
| Liczba modułów | 8 |
| Wykonanie zgodne z | EN 60670-1, EN 62208 |
| Stopień ochrony | IP65 |
| Klasa ochrony | II |
| Znamionowe napięcie izolacji (Ui) | 690 V AC, 1000 V DC |
| Próba rozżarzonym drutem | 650°C |
| Odporność na uderzenia | IK08 |
| Tworzywo sztuczne do ponownego przetworzenia | bezhalogenowy |
| Zastosowane przyłącza | 2 x łańcuch modułów na 2 mppt, 2 x ogranicznik przepięć DC typu 1+2, Gotowa do podłączenia, Wykonanie modułowe, Przyłącza tablicowe MC4 |
| Drzwi | przezroczyste |
| Kolor | biały |
| ZASTOSOWANY OGRANICZNIK PRZEPIĘĆ DC | |
| Producent/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Ochrona przeciwprzepięciowa | Typ 1+2 |
| Najwyższe napięcie trwałe UCPV | 1050 V DC |
| Odporność na zwarcie I SCPV | 2000 A |
| Długotrwały prąd roboczy ICPV | <20 µA |
| Znam. prąd obciążenia IL | 80 A |
| Prąd przewodu ochronnego IPE | <=20 µA DC, <=250 µA AC |
| Pobór mocy w trybie czuwania PC | <25 mVA |
| Znam prąd oprowadzany (8/20) us | 15 kA |
| Max prąd wyładowczy Imax (8/20) us | 40 kA |
| Pobierczy prad piorunowy (10/350) us, ladunek | 2,5 As |
| Pobierczy prad piorunowy (10/350) us, energia specyficzna | 6,25 kJ/M |
| Pobierczy prad piorunowy (10/350) us, warosc szczytowa Limp | 5 kA |
| Sumaryczny prąd odprowadzany Itotal (8/20) us | 40 kA |
| Sumaryczny prąd odprowadzany Itotal (10/350) us | 5 kA |
| Poziom ochrony Up | <= 3,5 kV |
| Napięcie resztkowe Ures | <= 3,5 kV (przy In), <= 2,9 kV (przy 5kA), <= 3,2 kV (przy 10kA), <= 3,7 kV (przy 20kA), <= 4,1 kV (przy 30kA), <= 4,6 kV (przy 40kA) |
| Czas odpowiedzi tA | <= 25ns |
| Rezystancja izolacji Riso | <= 5 Giga(przy 500 VDC) |
