Konstrukcja i możliwości pomiarowe

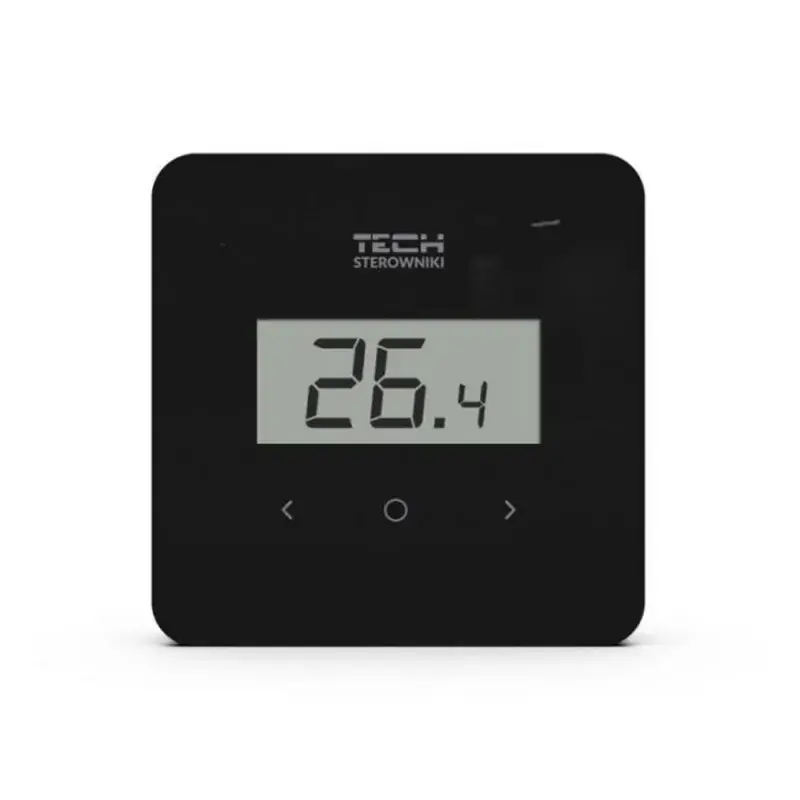

Regulator pokojowy przewodowy TECH R-12b Czarny to urządzenie sterujące przeznaczone do strefowego zarządzania instalacją grzewczą. Moduł został wyposażony w czytelny wyświetlacz LCD wkomponowany w szklany front o grubości całkowitej wynoszącej 15 mm. Wewnętrzna elektronika integruje czujnik temperatury oraz moduł mierzący poziom wilgotności powietrza w pomieszczeniu. Za pomocą panelu frontowego instalator lub użytkownik może modyfikować zadane parametry grzewcze oraz definiować lokalne programy czasowe.
Komponent wymienia dane z urządzeniem nadrzędnym wykorzystując przewodową magistralę RS 485. Zasilanie układu jest realizowane bezpośrednio z listwy centralnej, co zapewnia bezobsługową pracę bez konieczności stosowania zewnętrznych baterii. Konstrukcja posiada także specjalne gniazdo rozszerzeń, pozwalające na wpięcie dedykowanego czujnika temperatury podłogi.
Wymagania instalacyjne i kompatybilność
Sterownik jest natywnie przystosowany do współpracy z centralnymi listwami ogrzewania podłogowego marki TECH Sterowniki. Urządzenie w pełni integruje się z modelami z serii L-X, a także starszymi wersjami L-12 oraz ML-12. Fizyczne połączenie podzespołów wymaga zastosowania przewodu czterożyłowego o zalecanym przekroju 4×0,5 mm² lub standardowej skrętki UTP. Moduł wysyła odczyty do sterownika centralnego, który na ich podstawie reguluje pozycję siłowników termoelektrycznych na rozdzielaczu.
Specyfikacja techniczna
| Model | TECH R-12b |
| Komunikacja | Przewodowa |
| Napięcie zasilania | 5V DC |
| Maksymalny pobór mocy | 0,1 W |
| Zakres nastaw temperatury | 5-35 °C |
| Zakres pomiaru wilgotności | 10-95% RH |
| Wymiary | 85 x 85 x 15 mm |
| Wbudowany czujnik temperatury | Tak |
| Wbudowany czujnik wilgotności | Tak |
| Obsługa czujnika podłogowego | Tak |
| Podświetlenie wyświetlacza | Nie |
| Kolor | Czarny |
