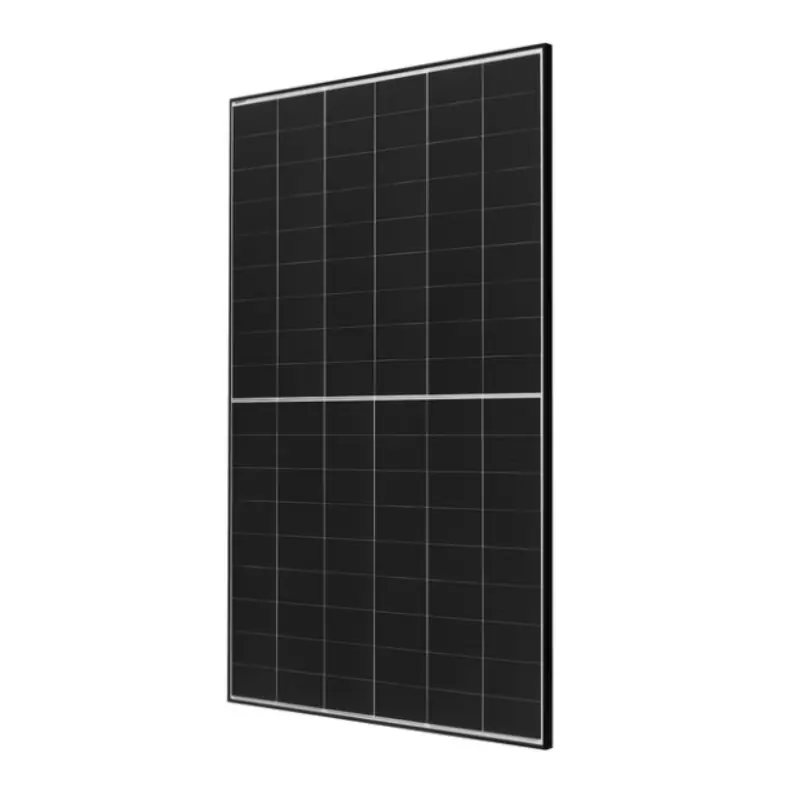

Moduły fotowoltaiczne AIKO Neostar 2P 450W470W (Seria AIKO-A-MAH54Mw)
Moduł fotowoltaiczny AIKO Neostar 2P A465-MAH54Mw to monokrystaliczny panel oparty na technologii ogniw N-type ABC (All Back Contact), w której wszystkie kontakty elektryczne są przeniesione na tył ogniwa. Konstrukcja ta wspiera wysoką sprawność oraz jednolity wygląd frontu. Moduł pracuje w systemach do 1500 V DC, co upraszcza projektowanie dłuższych stringów w instalacjach komercyjnych i przemysłowych.
Najważniejsze cechy modułów AIKO Neostar 2P:
- Technologia N-Type ABCogniwa N-type ABC (All Back Contact) z kontaktami od strony tylnej; moduł wykorzystuje układ 108 ogniw (6 × 18) i połączenia Multi-BusBar.
- Wysoka moc i sprawnośćmoc znamionowa 465 Wp oraz sprawność 23,3%, co pozwala uzyskać wysoką gęstość mocy przy wymiarach 1757 × 1134 × 30 mm.
- Doskonałe parametry temperaturowezakres temperatury pracy od -40°C do +85°C, z zachowaniem parametrów dla warunków STC i NOCT wg specyfikacji producenta.
- Optymalizacja pracy w cieniuskrzynka przyłączeniowa IP68 z trzema diodami bypass ogranicza straty mocy w przypadku częściowego zacienienia sekcji modułu.
- Niska degradacja i długie gwarancje15 lat gwarancji produktowej oraz 30 lat gwarancji liniowej; tolerancja mocy 0 do +3%.
- Wysoka odporność mechaniczna i na mikropęknięciawytrzymałość na obciążenia 5400 Pa (śnieg) / 2400 Pa (wiatr), odporność na grad 25 mm przy 23 m/s; rama z anodowanego aluminium (czarna), szkło hartowane 3,2 mm.
Dla kogo jest to dobry wybór?
Model A465-MAH54Mw jest przeznaczony do instalacji C&I oraz dachów przemysłowych, gdzie liczy się wysoka sprawność z ograniczonej powierzchni i praca w systemach 1500 V DC. Złącza MC4-Evo2 oraz przewody 1200 mm ułatwiają integrację ze standardowymi systemami montażowymi i inwerterami stringowymi. Parametry mechaniczne i klasa ochrony II wspierają zastosowania na obiektach o podwyższonych wymaganiach środowiskowych.
Specyfikacja Neostar 2P
| Parametr | AIKO-A450-MAH54Mw | AIKO-A455-MAH54Mw | AIKO-A460-MAH54Mw | AIKO-A465-MAH54Mw | AIKO-A470-MAH54Mw | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Charakterystyka elektryczna (STC: AM 1,5 1000 W/m² 25°C NOCT: AM 1,5 800 W/m² 20°C 1 m/s) | ||||||||||
| P
max [W] | 450 | 339 | 455 | 343 | 460 | 346 | 465 | 350 | 470 | 354 |
| V
oc [V] | 40,49 | 38,24 | 40,59 | 38,33 | 40,69 | 38,43 | 40,79 | 38,52 | 40,89 | 38,62 |
| V
mp [V] | 33,50 | 31,64 | 33,60 | 31,73 | 33,70 | 31,83 | 33,80 | 31,92 | 33,90 | 32,02 |
| I
sc [A] | 14,21 | 11,49 | 14,31 | 11,57 | 14,41 | 11,66 | 14,51 | 11,74 | 14,61 | 11,82 |
| I
mp [A] | 13,44 | 10,72 | 13,55 | 10,81 | 13,66 | 10,90 | 13,76 | 10,98 | 13,87 | 11,07 |
| Sprawność modułu | 22,6% | 22,6% | 22,8% | 22,8% | 23,1% | 23,1% | 23,3% | 23,3% | 23,6% | 23,6% |
| Tolerancja mocy | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% | 0~ + 3% |
| Specyfikacja mechaniczna | ||||||||||
| Typ ogniw | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Osłona czołowa Szkło typu Mono | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm | Szkło hartowane o grubości 3,2 mm |
| Rama | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane | Aluminium anodowane |
| Przewód | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm | 4 mm² (IEC) 12 AWG (UL) 1200 mm |
| Liczba ogniw | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) | 108 (6 x 18) |
| Skrzynka przyłączeniowa | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass | IP68, trzy diody bypass |
| Złącze | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Masa | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg | 21,5 kg |
| Wymiar | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm | 1757 x 1134 x 30 mm |
| Szczegóły dot. pakowania | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC | 36 szt./paleta; 216 szt./kontener 20 GP; 936 szt./kontener 40 HC |
| Wartości znamionowe temperatury (STC) | ||||||||||
| Współczynnik temperaturowy I
sc | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C | + 0,05%/°C |
| Współczynnik temperaturowy V
oc | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C | 0,22%/°C |
| Współczynnik temperaturowy P
max | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C | 0,26%/°C |
| Instrukcja montażu | ||||||||||
| Temperatura robocza | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C |
| Maksymalny prąd nominalny bezpiecznika dla połączenia szeregowego | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A |
| Klasa ochrony | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Tolerancja V
oc i I sc | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% | ± 3% |
| Maksymalne napięcie układu | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V | DC 1500 V |
| Maksymalne obciążenie statyczne | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa | Przód 5400 Pa
Tył 2400 Pa |
| Odporność na grad | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s | Grad o średnicy 25 mm spadający z prędkością 23 m/s |
| Ognioodporność | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C | Klasa wg IEC: C |
