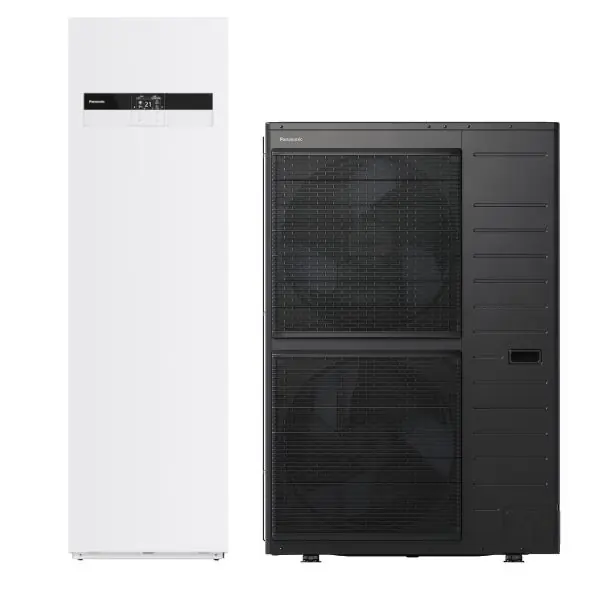

Pompa ciepła split Panasonic Aquarea High Performance K ALL-IN-ONE 260 l R32 12 kW 400 V (KIT-ADC12K9E83) – wydajne ogrzewanie, chłodzenie i CWU w jednej obudowie
Panasonic Aquarea High Performance K w wersji ALL-IN-ONE 260 l to zintegrowany zestaw typu split dla instalacji trójfazowych 400 V. Model 12 kW (KIT-ADC12K9E83) łączy moduł hydrauliczny z dużym zasobnikiem CWU w jednej, estetycznej obudowie, zapewniając ogrzewanie, chłodzenie wodne i przygotowanie ciepłej wody użytkowej pod jedną automatyką. Czynnik R32 ogranicza oddziaływanie środowiskowe (niższe GWP), a izolacja zasobnika z panelem U-Vacua ogranicza straty postojowe. Jednostka zewnętrzna generacji K pracuje cicho i stabilnie; wymiennik zabezpiecza powłoka Bluefin. Producent przewiduje możliwość pracy przy niskich temperaturach zewnętrznych (nawet ok. -25 °C bez grzałki pomocniczej) oraz uzyskiwanie do ok. 60 °C na zasilaniu przy około -10 °C – rzeczywiste wartości zależą od doboru i nastaw. Rozwiązanie wspiera zdalny nadzór (Aquarea Smart Cloud, Service Cloud) oraz integrację z PV/Smart Grid (płyta CZ-NS5P, tryb SG Ready). To pompa ciepła Panasonic dla domów wymagających większej pojemności CWU i zasilania trójfazowego, z naciskiem na porządek w kotłowni i niski koszt eksploatacji.
Jak zaprojektować pompa ciepła split Panasonic ALL-IN-ONE 260 l 12 kW 400 V w nowym domu i modernizacji?
ALL-IN-ONE 260 l – duża pojemność CWU i porządek w kotłowni
Wersja ALL-IN-ONE 260 l integruje zasobnik ciepłej wody użytkowej i cały moduł hydrauliczny w jednej obudowie, co upraszcza projekt i montaż. Zbiornik o zwiększonej pojemności jest dobrą bazą dla komfortu CWU w domach o większym lub bardziej rozciągniętym czasowo zapotrzebowaniu (np. kilka łazienek, kąpiele wieczorne, wanny). Izolacja z panelem U-Vacua ogranicza straty postojowe, co zmniejsza liczbę dogrzań i redukuje koszty w okresach przejściowych. Jednostka wewnętrzna ma przyłącza zorganizowane tak, aby porządkować przestrzeń techniczną, a dostęp serwisowy z frontu skraca przeglądy. W praktyce użytkownik zyskuje kompaktową kotłownię bez ściennych agregatów i rozbudowanych konstrukcji wsporczych, a instalator – przewidywalną zabudowę z mniejszą liczbą punktów potencjalnych nieszczelności i krótszym czasem uruchomienia.
Estetyka i ergonomia generacji K – biała obudowa, zintegrowany sterownik, niewielki ślad
Pompa ciepła Panasonic serii K została zaprojektowana tak, aby bez trudu wpisać się w nowoczesne wnętrza. Jasna obudowa jednostki wewnętrznej, z dyskretnie wkomponowanym sterownikiem i charakterystycznym czarnym paskiem, dobrze współgra z zabudową meblową, a jednostka zewnętrzna w kolorze antracytowo-szarym nie dominuje na elewacji. Powierzchnia podstawy zajmowana przez urządzenie wynosi ok. 599?×?602 mm (wg serii K), dzięki czemu łatwo wpasować je w rząd urządzeń AGD lub szacht techniczny. Dopracowana ergonomia przyłączy ułatwia prowadzenie tras rurowych i izolacji, a logiczne ułożenie elementów serwisowych poprawia dostęp w czasie przeglądów. Tego typu detale decydują o komforcie użytkowania przez lata – urządzenie jest po prostu na swoim miejscu i nie wymaga niestandardowych zabudów.
Trójfazowe 400 V i moc 12 kW – stabilna praca, niższe prądy fazowe, elastyczny dobór odbiorników
Zasilanie 400 V rozkłada obciążenie na trzy fazy, co zmniejsza prądy jednostkowe i ułatwia integrację z istniejącą infrastrukturą elektryczną domów o większej mocy przyłączeniowej. Wariant 12 kW dobrze sprawdza się w budynkach o umiarkowanym zapotrzebowaniu cieplnym, w których istotna jest jednocześnie większa pojemność CWU. Automatyka serii K utrzymuje modulację w szerokim zakresie, ograniczając liczbę startów sprężarki i stabilizując temperaturę zasilania. W praktyce przekłada się to na dłuższe, efektywne przebiegi pracy i przewidywalny komfort – zwłaszcza w układach o różnorodnych odbiornikach (podłogówka na niskim parametrze, grzejniki niskotemperaturowe, klimakonwektory do chłodzenia).
Niska emisja hałasu i odporność na warunki – podwójne dno komory sprężarki i powłoka Bluefin
Jednostka zewnętrzna generacji K korzysta z rozwiązań ograniczających przenoszenie drgań i dźwięku: komora sprężarki o konstrukcji podwójnego dna, zoptymalizowane prowadzenie strumienia powietrza oraz dopracowane mocowania. Wymiennik lamelowy jest chroniony powłoką Bluefin, która zwiększa odporność na czynniki atmosferyczne i pomaga dłużej utrzymać sprawność wymiany ciepła. Ostateczne efekty zależą także od montażu: stabilna płyta fundamentowa, tłumiki drgań, zachowanie odstępów od przegród i prawidłowy kierunek nawiewu decydują o kulturze pracy całego układu. Dzięki temu pompa ciepła split Panasonic może być montowana bliżej stref wrażliwych akustycznie bez uciążliwości dla domowników i sąsiadów.
Komfort CWU z 260 l – mniejsze dogrzewanie, lepsze wykorzystanie tańszej energii
Zbiornik 260 l pozwala budować strategie przygotowania CWU pod taryfy i fotowoltaikę: większa pojemność buforuje energię, a izolacja U-Vacua ogranicza straty w stanie postojowym. W praktyce można podnieść temperaturę zasobnika w godzinach tańszej energii lub w szczycie produkcji PV, a w pozostałym czasie korzystać z zmagazynowanego ciepła. Dla użytkownika oznacza to przewidywalną dostępność ciepłej wody bez częstego przełączania źródła i krótsze czasy reakcji na zwiększone zapotrzebowanie, np. w weekendy. Dla instalatora – mniej skomplikowane układy buforowania i prostsze prowadzenie priorytetu CWU względem CO, co przekłada się na mniejszą skłonność do taktowania.
Układy bez bufora? Często możliwe przy prawidłowym doborze hydrauliki i automatyki
Architektura ALL-IN-ONE serii K została rozwinięta tak, aby w wielu scenariuszach ograniczyć potrzebę dodatkowego zbiornika buforowego – warunkiem jest poprawne zbilansowanie przepływów, właściwa średnica przewodów, odpowiednie nastawy krzywych grzewczych oraz dobór terminali. W instalacjach mieszanych (podłogówka + grzejniki/klimakonwektory) ważne są zawory mieszające, logiczne priorytety i ochrony antykondensacyjne w trybie chłodzenia. Takie podejście upraszcza kotłownię, obniża koszty i poprawia sprawność sezonową, bo ciepło nie krąży niepotrzebnie między dodatkowymi zbiornikami. Każdy projekt warto jednak zweryfikować obliczeniami OZC i przeglądem instalacji – na tej podstawie dobierzemy właściwy schemat.
Integracja z PV i inteligentną siecią – płyta CZ-NS5P, tryb SG Ready, logika taryf
Seria K może współpracować z fotowoltaiką i inteligentną siecią po doposażeniu w płytę CZ-NS5P. System wykorzystuje sygnały nadwyżek energii lub taryfy, aby przesunąć obciążenie na tańsze godziny: np. szybciej przygotować CWU, podbić temperaturę zasobnika lub wykonywać dogrzanie buforowe. Integracja ta podnosi autokonsumpcję i obniża koszt jednostkowy energii. W układach trójfazowych 400 V sterowanie obciążeniem rozłożonym na fazy jest łatwiejsze, a współpraca z magazynami energii i systemami BMS przebiega czytelniej dzięki wbudowanym portom komunikacyjnym i scenariuszom pracy.
Zdalny nadzór i serwis – Aquarea Smart Cloud i Service Cloud (opcja)
Zdalne sterowanie umożliwia podgląd parametrów, zmianę nastaw i zarządzanie harmonogramami z poziomu aplikacji, a platforma serwisowa zapewnia wcześniejsze wykrywanie nieprawidłowości i krótszą diagnostykę. W praktyce ułatwia to sezonowe korekty krzywej grzewczej, weryfikację czasów dogrzewania CWU czy reakcję na alarmy bez wizyty w kotłowni. Rozwiązanie jest opcjonalne i wymaga kompatybilnego modułu komunikacyjnego dla generacji K oraz dostępu do Internetu. W połączeniu z agregatem o niskiej emisji hałasu daje to komfortową, niewidoczną obsługę przez cały rok.
Projekt i dobór – kiedy wybrać pompa panasonic HP All-in-One K 12 kW?
Wariant 12 kW rekomendujemy do domów o umiarkowanym OZC, gdzie oczekuje się trójfazowego zasilania i większej pojemności CWU 260 l. W nowych budynkach pracuje na niskich parametrach z długimi przebiegami, w modernizacjach – z grzejnikami niskotemperaturowymi lub klimakonwektorami. Zanim zapadnie decyzja, warto przygotować obliczenia OZC (strefa klimatyczna, straty budynku), określić profil CWU, a przy układach mieszanych – przewidzieć sposób równoważenia i logikę priorytetu CWU/CO. Na tej podstawie dobierzemy krzywe grzewcze, przepływy i osprzęt, aby uniknąć taktowania i wahań temperatury.
Montując – pamiętaj o hydraulice i akustyce: przepływy, odpowietrzenie, tłumienie drgań
Stabilna praca zaczyna się od hydrauliki: właściwe średnice przewodów, poprawne izolacje (także dla chłodu wodnego), skuteczne odpowietrzenie, kontrola przepływów i delty T. Równie ważna jest akustyka montażu – fundament pod agregat, przekładki tłumiące, odstawienie od przegród i kierunek nawiewu. Po stronie automatyki kluczowe są priorytety CWU, harmonogramy, krzywa grzewcza oraz – w razie współpracy z PV/SG – zasady ładowania zasobnika. Regularne przeglądy i czyszczenie filtrów (w tym magnetycznego) podtrzymują sprawność i kulturę pracy przez kolejne sezony. Tak skonfigurowany system jest przewidywalny kosztowo i komfortowy w codziennym użytkowaniu.
Specyfikacja techniczna – Aquarea High Performance All-in-One 260-L Serii K
| Parametr | Jednofazowe (zasilanie jednostki wewnętrznej) | Trójfazowe (zasilanie jednostki wewnętrznej) | |||
|---|---|---|---|---|---|
| KIT-ADC12K6E53 | KIT-ADC16K6E53 | KIT-ADC09K9E83 | KIT-ADC12K9E83 | KIT-ADC16K9E83 | |
| Zestaw | |||||
| Wydajność grzewcza / COP (otoczenie +7 °C, woda 35 °C) [kW / COP] | 12,10 / 4,78 | 16,00 / 4,31 | 9,00 / 4,90 | 12,10 / 4,78 | 16,00 / 4,31 |
| Wydajność grzewcza / COP (otoczenie +7 °C, woda 55 °C) [kW / COP] | 12,00 / 2,96 | 14,70 / 2,72 | 9,00 / 2,97 | 12,00 / 2,96 | 14,70 / 2,72 |
| Wydajność grzewcza / COP (otoczenie +2 °C, woda 35 °C) [kW / COP] | 11,50 / 3,44 | 13,00 / 3,18 | 9,00 / 3,63 | 11,50 / 3,44 | 13,20 / 3,28 |
| Wydajność grzewcza / COP (otoczenie +2 °C, woda 55 °C) [kW / COP] | 9,20 / 2,25 | 10,00 / 2,24 | 9,00 / 2,26 | 9,20 / 2,25 | 10,00 / 2,21 |
| Wydajność grzewcza / COP (otoczenie -7 °C, woda 35 °C) [kW / COP] | 10,10 / 2,74 | 11,70 / 2,61 | 9,00 / 2,88 | 10,10 / 2,74 | 11,60 / 2,57 |
| Wydajność grzewcza / COP (otoczenie -7 °C, woda 55 °C) [kW / COP] | 8,40 / 1,97 | 9,10 / 1,85 | 8,10 / 2,07 | 8,40 / 1,97 | 9,10 / 1,85 |
| Wydajność chłodnicza / EER (otoczenie 35 °C, woda 7 °C) [kW / EER] | 10,70 / 2,68 | 12,20 / 2,68 | 8,80 / 3,11 | 10,70 / 2,68 | 13,40 / 2,64 |
| Wydajność chłodnicza / EER (otoczenie 35 °C, woda 18 °C) [kW / EER] | 10,70 / 3,92 | 13,00 / 3,80 | 8,80 / 4,63 | 10,70 / 3,92 | 15,50 / 3,60 |
| Ogrzewanie, klimat umiarkowany (woda 35 °C / woda 55 °C) – SCOP (?s,?%) | 4,58 / 3,33 (180 / 130) | 4,46 / 3,40 (176 / 133) | 4,96 / 3,57 (195 / 140) | 4,58 / 3,33 (180 / 130) | 4,46 / 3,40 (176 / 133) |
| Klasa energetyczna2) (W35 / W55) | A+++ do D | A+++ do D | A+++ do D | A+++ do D | A+++ do D |
| Ogrzewanie, klimat ciepły (woda 35 °C / woda 55 °C) – SCOP (?s,?%) | 6,47 / 4,34 (256 / 171) | 6,20 / 4,30 (245 / 169) | 6,47 / 4,34 (256 / 171) | 6,47 / 4,34 (256 / 171) | 6,20 / 4,30 (245 / 169) |
| Klasa energetyczna2) (W35 / W55) | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ |
| Ogrzewanie, klimat chłodny (woda 35 °C / woda 55 °C) – SCOP (?s,?%) | 4,31 / 3,26 (169 / 127) | 4,28 / 3,10 (168 / 121) | 4,31 / 3,26 (169 / 127) | 4,31 / 3,26 (169 / 127) | 4,28 / 3,10 (168 / 121) |
| Klasa energetyczna2) (W35 / W55) | A++ / A+ | A+ / A+ | A++ / A+ | A++ / A+ | A+ / A+ |
| Jednostka wewnętrzna | |||||
| Model | WH-ADC0912K6E53 | WH-ADC16K6E53 | WH-ADC0912K9E83 | WH-ADC0912K9E83 | WH-ADC16K9E83 |
| Poziom ciśnienia akustycznego – ogrzewanie / chłodzenie [dB(A)] | 33 / 33 | 33 / 33 | 33 / 33 | 33 / 33 | 33 / 33 |
| Wymiary (wys. × szer. × głęb.) [mm] | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 |
| Ciężar netto [kg] | 119 | 119 | 119 | 119 | 120 |
| Złączka rurowa wody | R1? | R1? | R1? | R1? | R1? |
| Pompa wody klasy A – liczba biegów | Zmienna prędkość obrotowa | ||||
| Pobór mocy [W] | 145 | 145 | 145 | 145 | 145 |
| Przepływ objętościowy wody grzewczej (T = 5-K, 35 °C) [L/min] | 34,4 | 34,4 | 25,8 | 34,4 | 46,0 |
| Pojemność zasobnika CWU [L] | 260 | 260 | 260 | 260 | 260 |
| Maksymalna temperatura CWU [°C] | 65 | 65 | 65 | 65 | 65 |
| Materiał wnętrza zasobnika | Stal nierdzewna | Stal nierdzewna | Stal nierdzewna | Stal nierdzewna | Stal nierdzewna |
| Profil poboru CWU wg EN16147 | L | L | XL | XL | XL |
| Klasa energetyczna zasobnika CWU w klimacie umiarkowanym / ciepłym / chłodnym | A+ do F | A+ / A / A | A+ / A+ / A | A+ / A+ / A | A+ / A / A |
| ? / COPDHW – klimat umiarkowany [?wh% / COPDHW] | 100 / 2,50 | 100 / 2,50 | 123 / 3,08 | 123 / 3,08 | 98 / 2,45 |
| ? / COPDHW – klimat ciepły [?wh% / COPDHW] | 116 / 2,90 | 116 / 2,90 | 134 / 3,35 | 134 / 3,35 | 123 / 3,08 |
| ? / COPDHW – klimat chłodny [?wh% / COPDHW] | 80 / 2,00 | 80 / 2,00 | 94 / 2,35 | 94 / 2,35 | 80 / 2,00 |
| Jednostka zewnętrzna | |||||
| Model | WH-UDZ12KE5 | WH-UDZ16KE5 | WH-UDZ09KE8 | WH-UDZ12KE8 | WH-UDZ16KE8 |
| Poziom mocy akustycznej4) – ogrzewanie [dB(A)] | 65 | 65 | 65 | 65 | 65 |
| Wymiary / ciężar netto (wys. × szer. × gł.) [mm / kg] | 1340 × 900 × 320 / 88 | 1340 × 900 × 320 / 88 | 1340 × 900 × 320 / 90 | 1340 × 900 × 320 / 90 | 1340 × 900 × 320 / 103 |
| Ilość czynnika (R32) / Emisja równoważna CO2 [kg / t] | 1,6 / 1,080 | 1,6 / 1,080 | 1,60 / 1,080 | 1,60 / 1,080 | 1,83 / 1,235 |
| Średnica przyłączy rurociągów – ciecz / gaz [cal (mm)] | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 5/8 (15,88) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) |
| Długość rurociągu / różnica wysokości (jedn. wew./zewn.) [m / m] | 3-30 (3-50)c / 20 (30)d | 3-30 (3-50)c / 20 (30)d | 3-30 / 20 | 3-30 / 20 | 3-30 / 20 |
| Przednabicie czynnika / dodatkowa ilość [m / g/m] | 10 / 30 | 10 / 30 | 10 / 30 | 10 / 30 | 10 / 30 |
| Zakres roboczy – temperatura otoczenia (ogrzewanie) [°C] | -25 ~ +35 | -25 ~ +35 | -25 ~ +35 | -25 ~ +35 | -25 ~ +35 |
| Zakres roboczy – temperatura otoczenia (chłodzenie) [°C] | +10 ~ +43 | +10 ~ +43 | +10 ~ +43 | +10 ~ +43 | +10 ~ +43 |
| Temperatura wody na wylocie (ogrzewanie / chłodzenie) [°C] | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 |
Zakresy pracy i temperatury (np. praca bez grzałki do ok. -25 °C, zasilanie do ok. 60 °C przy ok. -10 °C) podajemy zgodnie z materiałami producenta; wartości zależą od konfiguracji układu, nastaw i odbiorników.
Najczęściej zadawane pytania (FAQ)
Model 260 l ma większy zasobnik CWU, co ułatwia pokrycie szczytowego zapotrzebowania na ciepłą wodę oraz lepiej współpracuje z taryfami/PV dzięki większej pojemności magazynowej.
Tak – dokumentacja serii K przewiduje pracę bez grzałki nawet do ok. -25 °C (w zależności od konfiguracji, doboru i nastaw). Dokładne wartości potwierdzimy w tabeli specyfikacji.
Do ok. 60 °C (w praktyce zależnie od warunków i nastaw). To umożliwia współpracę z ogrzewaniem podłogowym i grzejnikami niskotemperaturowymi.
Tak – po doposażeniu: Aquarea Smart Cloud dla użytkownika i Service Cloud dla serwisu. Moduł komunikacyjny jest opcjonalny.
Tak – z płytą CZ-NS5P dostępna jest synchronizacja z fotowoltaiką i tryb SG Ready do pracy z inteligentną siecią.
System serii K umożliwia konfigurację sterowania dwiema strefami (drugi sterownik/odpowiednia wersja). Doradzimy rozwiązanie i osprzęt pod konkretny projekt.
Bluefin podnosi odporność na warunki atmosferyczne i korozję, ułatwiając utrzymanie sprawności wymiany ciepła przez kolejne sezony eksploatacji.
W wielu układach można go uniknąć przy poprawnym doborze przepływów, terminali i automatyki. Każdy przypadek oceniamy indywidualnie na podstawie OZC i schematu instalacji.
W Instalator24.pl – przygotujemy ofertę, dobierzemy konfigurację i zapewnimy wsparcie przy pierwszym uruchomieniu i gwarancji Panasonic.
Potrzebujesz wydajnego źródła ciepła z dużym zasobnikiem CWU? Panasonic Aquarea High Performance K ALL-IN-ONE 260 l R32 12 kW 400 V (KIT-ADC12K9E83) – sprawdzone rozwiązanie do nowego domu i modernizacji. Skontaktuj się z nami – dopasujemy konfigurację i osprzęt do Twojej instalacji.
