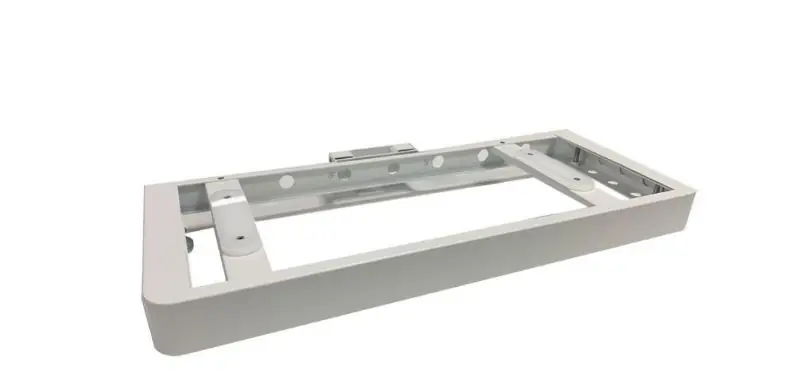

Podest do baterii ARK-2.5H-A1/A2. Wymagany przy montażu baterii na podłodze.
Do skompletowania kompletnego zestawu trójfazowego wymagane są: Falownik hybrydowy, bateria ARK, BMS, zestaw okablowania, przełącznik ATS-S oraz podstawa (opcjonalnie).
| Parametr | ARK 5.1H-A2 | ARK 7.6H-A2 | ARK 10.2H-A2 | ARK 12.8H-A2 | ARK 15.3H-A2 | ARK 17.9H-A2 | ARK 20.4H-A2 | ARK 23.0H-A2 | ARK 25.6H-A2 |
|---|---|---|---|---|---|---|---|---|---|
| Konfiguracja Systemu (Moduł Baterii: ARK 2.5H-A22.56kWh, 51.2V, 27kg) | |||||||||
| Liczba modułów | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Pojemność energetyczna (kWh) | 5.12 | 7.68 | 10.24 | 12.8 | 15.36 | 17.92 | 20.48 | 23.04 | 25.6 |
| Moc nominalna*¹ (kW) | 2.56 | 3.84 | 5.12 | 6.4 | 7.68 | 8.96 | 10.24 | 11.52 | 12.8 |
| Maks. moc ładowania/rozładowania (kW) | 4.92 | 7.37 | 9.83 | 12.29 | 14.75 | 17.2 | 19.66 | 22.12 | 24.58 |
| Nominalny prąd ładowania/rozładowania (A) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Maks. prąd ładowania/rozładowania (A) | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
| Wymiary (Szer./Gł./Wys.)*² (mm) | 650/260/555 | 650/260/740 | 650/260/925 | 650/260/1110 | 650/260/1295 | 650/260/1480 | 650/260/1665 | 650/260/1850 | 650/260/2035 |
| Waga*² (kg) | 64 | 91 | 118 | 145 | 172 | 199 | 226 | 253 | 280 |
| Ogólne | |||||||||
| Typ baterii | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) | Bez kobaltu, litowo-żelazowo-fosforanowa (LFP) |
| Głębokość rozładowania (DoD) (%) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Żywotność cykliczna | 6000+ | 6000+ | 6000+ | 6000+ | 6000+ | 6000+ | 6000+ | 6000+ | 6000+ |
| Standardowy prąd ładowania/rozładowania (A/C-rate) | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C | 25A/0.5C |
| Stopień ochrony IP | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Instalacja*³ | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy | Montaż naścienny lub podłogowy |
| Temperatura pracy (°C) | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 | -10 ~ 50 |
| Wilgotność (%) | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 | 5 ~ 95 |
| Gwarancja (lata) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Kontroler BMS (HVC 60050-C2) | |||||||||
| Wymiary kontrolera BMS (Szer./Gł./Wys.) (mm) | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 | 650/260/185 |
| Waga kontrolera BMS (kg) | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 |
| Zakres napięcia wejściowego/wyjściowego (V) | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 | 90 ~ 585 |
| Port komunikacyjny | CAN | CAN | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| Certyfikaty i normy | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 | IEC 62619, IEC 62040, IEC 62477, CE, RoHS, UN 38.3 |
