Funkcje sterowania i obsługiwane urządzenia

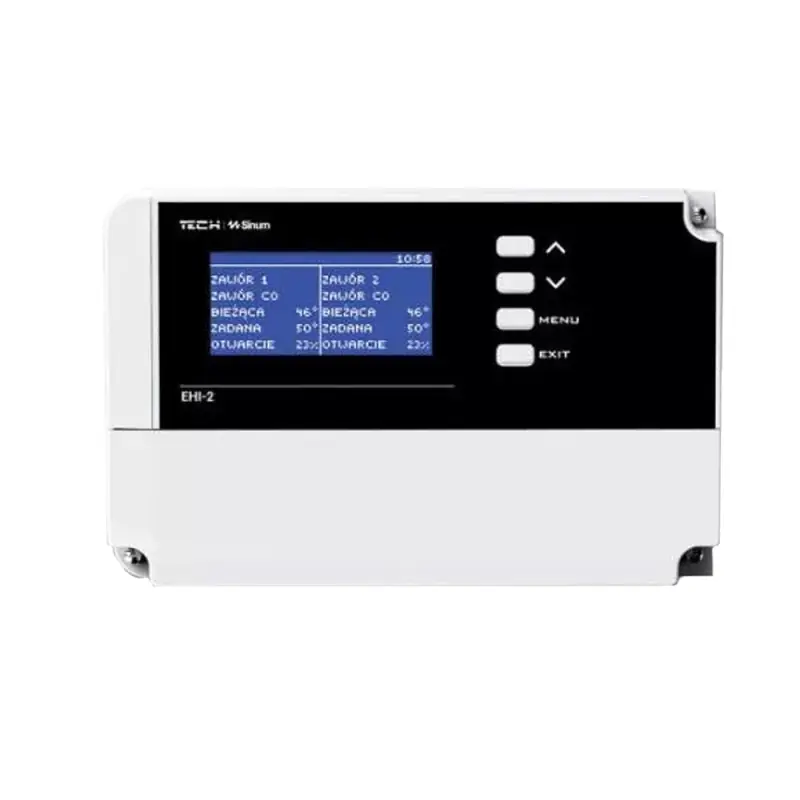

Przewodowy moduł sterujący TECH Sinum EHI-2 służy do automatycznego zarządzania pracą dwóch zaworów mieszających trój- lub czterodrogowych, trzech pomp oraz styku beznapięciowego. Urządzenie zapewnia precyzyjną, płynną regulację położenia zaworów w zależności od parametrów temperatury zewnętrznej oraz zdefiniowanych harmonogramów tygodniowych. Moduł pozwala na jednoczesną kontrolę nad dwoma wbudowanymi obiegami mieszającymi z siłownikami elektrycznymi.
Dodatkowo system obsługuje pompę dodatkową z możliwością wyboru jej typu działania jako pompy C.O., C.W.U., podłogowej lub cyrkulacyjnej. Zintegrowane oprogramowanie umożliwia elastyczną konfigurację wyjścia beznapięciowego, co pozwala na uruchamianie zewnętrznych urządzeń takich jak kocioł grzewczy bądź dodatkowy stycznik.
Kompatybilność i instalacja w systemie Sinum
Urządzenie może pracować w trybie w pełni autonomicznym lub jako element rozbudowanej sieci automatyki budynkowej. Komunikacja z centralą EH-01 odbywa się przewodowo przy użyciu dedykowanego standardu magistrali TECH RS, co pozwala na pełne zarządzanie parametrami z poziomu aplikacji mobilnej. Moduł bezproblemowo współpracuje z regulatorami pokojowymi dwustanowymi oraz wyposażonymi w komunikację szeregową.
Do podłączenia urządzeń wykonawczych przeznaczono dedykowane złącza śrubowe. Wyjścia sterujące pompami i siłownikami zaworów dostarczają napięcie 230 V AC i są dostosowane do obciążenia znamionowego urządzeń pomocniczych w domowej kotłowni.
Zabezpieczenia i ochrona instalacji grzewczej
W celu podniesienia bezpieczeństwa eksploatacji kotła, sterownik realizuje zaawansowany algorytm ochrony temperatury powrotu. Zapobiega to korozji niskotemperaturowej i wydłuża żywotność wymiennika ciepła. Układ stale analizuje dane z czujników temperatury, pracujących w zakresie pomiarowym od -30 do 99 °C, natychmiast reagując na anomalie. Za bezpieczną pracę całego modułu odpowiada zintegrowany bezpiecznik topikowy 6,3 A.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Zasilanie | 230 V AC |
| Częstotliwość | 50 Hz |
| Pobór mocy | 2 W |
| Temperatura pracy | 5 – 50 °C |
| Maksymalne obciążenie wyjścia pompy | 0,5 A |
| Maksymalne obciążenie wyjścia zaworu | 0,5 A |
| Zakres pomiarowy czujników | -30 do 99 °C |
| Zabezpieczenie topikowe | 6,3 A |
| Stopień ochrony | IP20 |
| Komunikacja z centralą | TECH RS |
| Współpraca z systemem Sinum | Tak |
| Możliwość pracy samodzielnej | Tak |
| Kod produktu (MPN) | WG.23.0035 |
| EAN | 5902479665641 |
