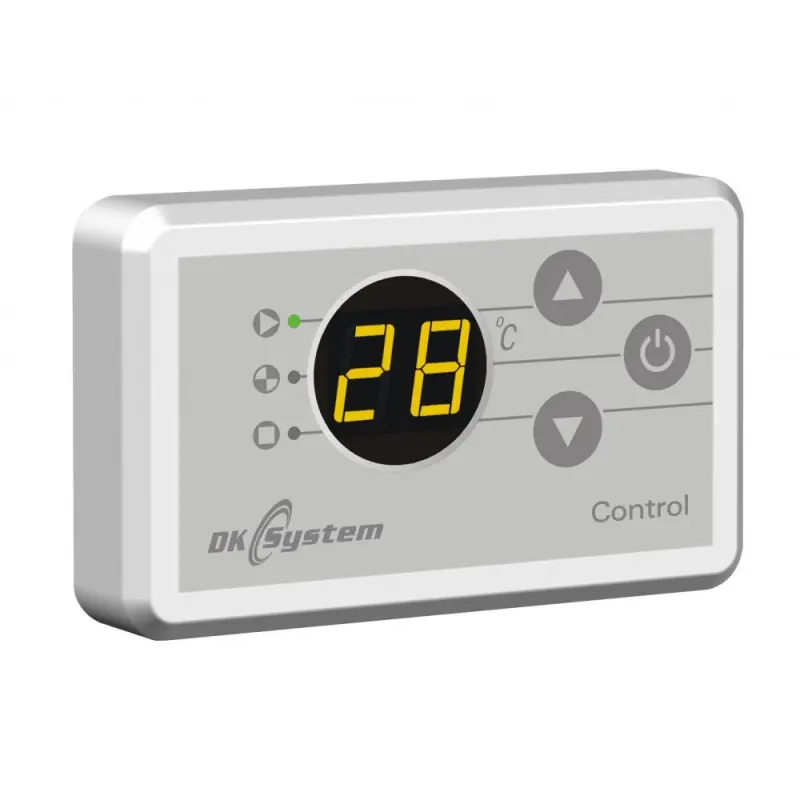

Panel pokojowy DK System CONTROL o numerze katalogowym 109011 służy do zdalnej obsługi i monitorowania pracy wybranych regulatorów kotłów oraz pomp centralnego ogrzewania.
Urządzenie zapewnia stałą komunikację z jednostką sterującą, co pozwala na wygodne zarządzanie temperaturą bezpośrednio z pomieszczeń mieszkalnych. Dzięki temu użytkownik nie musi schodzić do kotłowni, aby sprawdzić stan pracy instalacji. W zestawie z urządzeniem znajduje się fabryczny przewód komunikacyjny 10 m, który umożliwia łatwy montaż w wybranym pokoju.
Funkcje i możliwości urządzenia
Podstawowym zadaniem panelu jest przekazywanie informacji o aktualnym stanie systemu grzewczego. Wyświetlacz w sposób ciągły prezentuje odczyt temperatury mierzonej przez główny regulator kotła. Dodatkowo urządzenie sygnalizuje pracę pompy centralnego ogrzewania oraz ewentualne sytuacje awaryjne, takie jak uszkodzenie czujnika temperatury.
Dla podniesienia bezpieczeństwa instalacji panel wyposażono w wbudowany alarm dźwiękowy. Sygnał akustyczny aktywuje się w momencie przekroczenia zadanej temperatury maksymalnej, co pozwala na szybką reakcję w przypadku przegrzania kotła. Zakres temperatur, dla których można ustawić alarm, wynosi od +50 °C do +99 °C.
Kompatybilność i zastosowanie
Panel pokojowy został zaprojektowany z myślą o współpracy z szeroką gamą sterowników tego samego producenta. Jest kompatybilny z urządzeniami z serii 200 oraz nowszymi modelami mikroprocesorowymi. Współpracuje także z elektronicznym miarkownikiem ciągu UNISTER, umożliwiając regulację dopływu powietrza do paleniska.
Wykaz kompatybilnych regulatorów
- Delta 200, Delta 200 3D, Delta 200 Duo
- Unister, Unister Duo
- Ekoster 200, Ekoster 300, Ekoster 400, Ekoster 420, Ekoster 430
- Master 300, Master 500
- Seria regulatorów Classic oraz Classic Eco
Zalecenia montażowe
Urządzenie przeznaczone jest do montażu ściennego wewnątrz pomieszczeń, w miejscach osłoniętych przed bezpośrednim działaniem wody i wilgoci. Rozstaw otworów montażowych wynosi 60 mm, co ułatwia instalację na standardowych puszkach elektroinstalacyjnych. Należy unikać montażu w pobliżu źródeł ciepła, gdzie temperatura otoczenia mogłaby przekroczyć +40 °C.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | DK System |
| Kod producenta (MPN) | 109011 |
| Znamionowe napięcie zasilania | 8-12 V |
| Zakres wyświetlanych temperatur | -9 °C do +99 °C |
| Zakres temperatury alarmowej | +50 °C do +99 °C |
| Temperatura otoczenia (pracy) | 0 °C do +40 °C |
| Wilgotność względna powietrza | < 95 % |
| Stopień ochrony | IP 40 |
| Klasa izolacji | II |
| Szerokość | 106 mm |
| Wysokość | 65 mm |
| Głębokość | 20 mm |
| Rozstaw otworów montażowych | 60 mm |
| Przewód komunikacyjny w zestawie | Tak |
| Długość przewodu komunikacyjnego | 10 m |
