Konstrukcja i parametry materiałowe

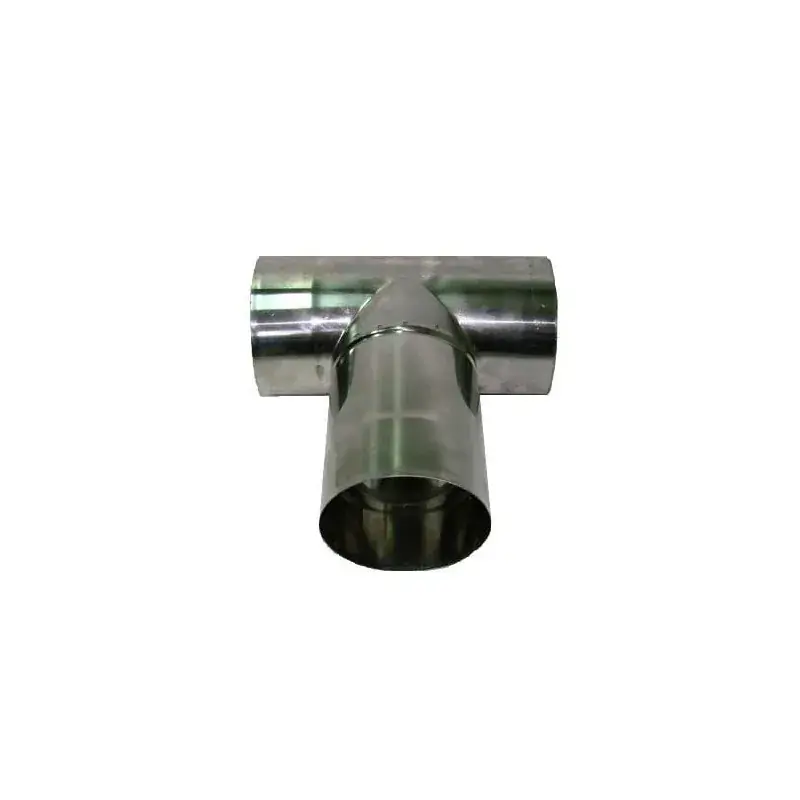

Spiroflex trójnik nierdzewny 90° fi 200 SX-WN200T jest wykonany z certyfikowanej blachy nierdzewnej o grubości 0,6 mm. Zastosowana technologia liniowego spawania plazmowego gwarantuje szczelność połączeń wzdłużnych oraz odporność na odkształcenia termiczne. Konstrukcja z odgałęzieniem pod kątem prostym zapewnia optymalny przepływ spalin w kanale przyłączeniowym.
Zastosowanie i kompatybilność wkładu
Element jest przeznaczony do budowy gładkich systemów kominowych pracujących w trybie podciśnieniowym. Sprawdza się przy odprowadzaniu spalin z urządzeń grzewczych opalanych gazem oraz olejem opałowym. Ze względu na parametry termiczne stali nierdzewnej o grubości 0,6 mm, trójnik nie jest przeznaczony do urządzeń na paliwa stałe, takich jak węgiel czy drewno.
Montaż i technika łączenia
Połączenie poszczególnych elementów wkładu kominowego odbywa się w sposób kielichowy, gdzie męski koniec jednej rury wchodzi w żeńskie gniazdo sąsiedniego elementu. Taki system montażu zapewnia stabilność mechaniczną konstrukcji bez konieczności stosowania dodatkowych złączek. Podczas montażu pionu kominowego należy zwrócić szczególną uwagę na prawidłowy kierunek spływu skroplin, co zapobiega wyciekaniu kondensatu na zewnętrzną powierzchnię rur.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | Spiroflex |
| Kod producenta (MPN) | SX-WN200T |
| Kod EAN | 5907520918110 |
| Średnica nominalna (D) | 200 mm |
| Kąt odgałęzienia | 90° |
| Wysokość całkowita (H) | 330 mm |
| Długość odgałęzienia (L) | 150 mm |
| Materiał wykonania | stal nierdzewna |
| Grubość blachy | 0,6 mm |
| Rodzaj połączenia | kielichowe |
| Przeznaczenie do paliw stałych | Nie |
| Przeznaczenie do gazu i oleju | Tak |
