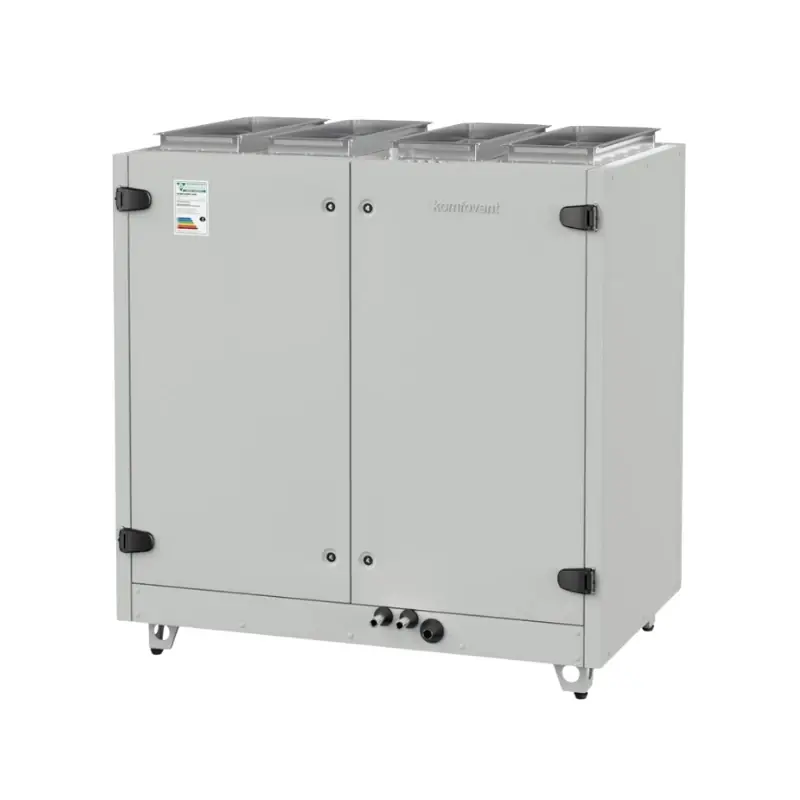

INFORMACJE – Rekuperator Komfovent Verso-R-2500-V-E-ML-A-L1
Rekuperator Komfovent Verso-R-2500-V-E-ML-A-L1 z pionowym układem króćców oraz wbudowaną nagrzewnicą elektryczną o mocy 7,5kW. Urządzenie ze standardowym, obrotowym wymiennikiem ciepła. Posiada zintegrowaną automatykę C5. Rekuperacja wyposażona w wentylatory z silnikami EC. Komfovent Verso-R-2500-V-E-ML-A-L1 w standardzie z filtrami na nawiew (ePM1 60%, F7) i wywiew (ePM10 50%, M5). Rekuperator w wykonaniu lewym. Zarządzać pracą urządzenia można z poziomu aplikacji „Komfovent C5”, dzięki wbudowanemu webserverowi. Opcjonalnie można zakupić panel sterowania C5.1.
Uwaga: Oznaczenie lewy i prawy w rekuperatorach Komfovent wynika z ich własnego systemu klasyfikacji i jest odwrotne niż u niektórych innych producentów. Przed wyborem wersji należy zawsze kierować się rozmieszczeniem króćców przyłączeniowych, a nie samą nazwą strony.
Wymiary – Rekuperator Komfovent Verso-R-2500-V-E-ML-A-L1 (widok od strony inspekcyjnej)
ODA – czerpnia powietrza
SUP – powietrze nawiewane
ETA – powietrze wywiewane
EHA – wyrzutnia powietrza
Wydajność – Rekuperator Komfovent Verso-R-2500-V-E-ML-A-L1
Właściwości i funkcje rekuperatora Komfovent Verso-R-2500-V-E-ML-A-L1:
- pionowy układ króćców
- zasilanie trójfazowe
- wbudowana nagrzewnica elektryczna o mocy 7,5kW
- standardowy, obrotowy wymiennik ciepła
- automatyka C5
- wentylatory z silnikami EC
- filtr na nawiew (ePM1 60%, F7)
- filtr na wywiew (ePM10 50%, M5)
- wykonanie lewe
Legenda oznaczeń rekuperacji Komfovent Verso-R:
H – króćce w układzie poziomym
V – króćce w układzie pionowym
F – wykonanie płaskie podwieszane
FS – podwieszana z szynowym systemem otwierania drzwi
UH – króćce uniwersalne poziome
UV – króćce uniwersalne pionowe
FSA- jednostka niewymagająca przyłączenia do instalacji nawiewno-wywiewnej
E – nagrzewnica elektryczna
W – nagrzewnica wodna
CW – nagrzewnico-chłodnica wodna
DX – nagrzewnico-chłodnica freonowa
HCW – nagrzewnico-chłodnica wodna
HCDX – nagrzewnico-chłodnica freonowa
W-DH – kanałowa nagrzewnica wodna
SVK – nagrzewnica wodna
ML-A – standardowy, obrotowy wymiennik
ML-AZ – sorpcyjno-entalpiczny wymiennik obrotowy
SL-A – wymiennik obrotowy o podwyższonej gęstości
R1/R2 – wykonanie prawostronne
L1/L2 – wykonanie lewostronne
W skład zestawu wchodzi:
– rekuperator
– filtr na nawiew ePM1 60% (F7)
– filtr na wywiew ePM10 50% (M5)
Przepustnice z siłownikami, tłumiki akustyczne, PPU, zawór 2-drogowy, chłodnica freonowa, agregat chłodzący oraz opcjonalny panel sterowania C5.1 do zakupu oddzielnie.
DANE TECHNICZNE – Rekuperator Komfovent Verso-R-2500-V-E-ML-A-L1
| Model | Verso-R-2500-V-E-ML-A-L1 | |
| Nom. przepływ powietrza | m3/h | 3040 |
| Nom. przepływ powietrza | l/s | 844 |
| Moc nagrzewnicy elektrycznej | kW / t °C | 7,5/6,9 |
| Napięcie znamionowe HE | V | 3~400 |
| Napięcie znamionowe HW | V | 1~230 |
| Maks. prąd obciążenia HE | A | 14,5 |
| Maks. prąd obciążenia HW | A | 7,5 |
| Przewód zasilający E | mm² | 5×2,5 |
| Przewód zasilający W | mm² | 3×1,5 |
| Pobór mocy przez napęd wentylatora przy przepływie maksymalnym |
W | 744 |
| Poziom mocy akustycznej LWA | dB(A) | 59 |
| Poziom ciśnienia akustycznego LPA | dB(A) | 48* |
| Wymiary filtrów BxHxL | mm | 840x420x92 |
| Klasa filtr na nawiewie | ePM1 60 (F7) | |
| Klasa filtra na wywiewie | ePM10 50 (M5) | |
| Wymiary jednostki BxHxL | mm | 950x1400x1500 |
| Grubość ścianek | mm | 50 |
| Wymagana przestrzeń do obsługi | mm | 840 |
| Masa | kg | 270 |
| Gwarancja | miesiące | 24** |
*Pomiar wykonany w odległości 3 metrów.
**Pod warunkiem spełnienia wymogów określonych w karcie gwarancyjnej.
