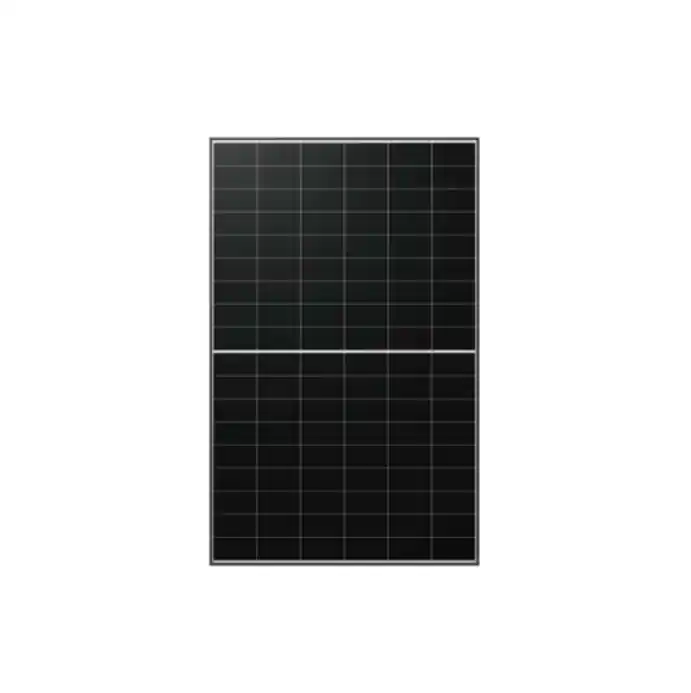

Panel Fotowoltaiczny LONGi Hi-MO X6 Max Explorer LR7-54HTH 455~465M
Moduł fotowoltaiczny LONGi Hi-MO X6 Max Explorer LR7-54HTH-460M to monokrystaliczny panel oparty na ogniwach P-type HPBC, zaprojektowany dla rynku dystrybucyjnego. Przy mocy 460 Wp i sprawności 22.5% umożliwia uzyskanie wysokiej gęstości mocy na dachu i ograniczenie zajętej powierzchni instalacji. Moduł pracuje w systemach do 1500 V DC (IEC/UL) i jest przystosowany do typowych projektów komercyjnych oraz przemysłowych.
Najważniejsze cechy Panelu Fotowoltaicznego LONGi Hi-MO X6 Max Explorer LR7-54HTH 455~465M:
- Wysoka wydajnośćmoc 460 Wp przy sprawności 22.5%; parametry elektryczne STC: Vmp 33.39 V, Imp 13.93 A, Voc 39.55 V, Isc 14.93 A.
- Zakres mocydodatnia tolerancja mocy 0~+3%, co ułatwia bilansowanie stringów i ogranicza ryzyko niedomiaru mocy względem projektu.
- Rozszerzona gwarancja15 lat gwarancji na materiały i wykonanie oraz 25 lat liniowej gwarancji mocy; gwarantowana moc po 25 latach: 89.4%.
- Niska degradacja mocydegradacja w 1. roku <1%, a w latach 225: 0.40%/rok; po 1 roku gwarantowane 99% mocy.
- Nowoczesny design i certyfikacjeczarna rama aluminiowa 30 mm; zgodność z IEC 61215, IEC 61730, UL 61730 oraz ISO 9001/14001/45001; klasa odporności ogniowej IEC Klasa C.
Dla kogo jest to dobry wybór?
Model LR7-54HTH-460M jest przeznaczony dla instalatorów i wykonawców realizujących instalacje dachowe oraz projekty C&I, gdzie liczy się wysoka moc z m² i praca w architekturze 1500 V DC. Dzięki wymiarom 1800×1134×30 mm i masie 21.6 kg jest kompatybilny ze standardowymi systemami montażowymi dla modułów w ramie 30 mm. Sprawdzi się ze stringowymi falownikami 1500 V, a obciążenia 5400/2400 Pa wspierają projektowanie pod strefy wiatrowe i śniegowe.
| Parametr | LR7-54HTH-455M | LR7-54HTH-460M | LR7-54HTH-465M |
|---|---|---|---|
| Główne Cechy | |||
| Przeznaczenie | Przeznaczony na rynek dystrybucyjny | Przeznaczony na rynek dystrybucyjny | Przeznaczony na rynek dystrybucyjny |
| Design | Prosty design uosabiający nowoczesny styl | Prosty design uosabiający nowoczesny styl | Prosty design uosabiający nowoczesny styl |
| Wydajność | Najwyższa sprawność i najlepsza wydajność generowania energii | Najwyższa sprawność i najlepsza wydajność generowania energii | Najwyższa sprawność i najlepsza wydajność generowania energii |
| Wsparcie | Lepsza gwarancja produktu i obsługa | Lepsza gwarancja produktu i obsługa | Lepsza gwarancja produktu i obsługa |
| Gwarancja Produktu | |||
| Gwarancja na materiały i wykonanie (lata) | 15 | 15 | 15 |
| Gwarancja na liniową moc wyjściową (lata) | 25 | 25 | 25 |
| Kluczowe Wskaźniki Wydajności Serii | |||
| Tolerancja mocy wyjściowej (%) | 0~+3 | 0~+3 | 0~+3 |
| Degradacja mocy w pierwszym roku (%) | <1 | <1 | <1 |
| Degradacja mocy w latach 2-25 (%/rok) | 0.40 | 0.40 | 0.40 |
| Gwarantowana wydajność mocy po 1 roku (%) | 99 | 99 | 99 |
| Gwarantowana wydajność mocy po 25 latach (%) | 89.4 | 89.4 | 89.4 |
| Parametry Mechaniczne | |||
| Orientacja ogniw | 108 (6×18) | 108 (6×18) | 108 (6×18) |
| Puszka przyłączeniowa (stopień ochrony) | IP68 | IP68 | IP68 |
| Kabel wyjściowy (przekrój, mm²) | 4 | 4 | 4 |
| Kabel wyjściowy (długość, mm) | ±1200 (długość może być dostosowana) | ±1200 (długość może być dostosowana) | ±1200 (długość może być dostosowana) |
| Szkło | Pojedyncze szkło, 3.2mm szkło hartowane z powłoką | Pojedyncze szkło, 3.2mm szkło hartowane z powłoką | Pojedyncze szkło, 3.2mm szkło hartowane z powłoką |
| Rama | Rama ze stopu aluminium anodowanego | Rama ze stopu aluminium anodowanego | Rama ze stopu aluminium anodowanego |
| Waga (kg) | 21.6 | 21.6 | 21.6 |
| Wymiary (Dł.×Szer.×Wys., mm) | 1800×1134×30 | 1800×1134×30 | 1800×1134×30 |
| Opakowanie | 36 szt./paleta; 216 szt./20GP; 864 szt./40HC | 36 szt./paleta; 216 szt./20GP; 864 szt./40HC | 36 szt./paleta; 216 szt./20GP; 864 szt./40HC |
| Charakterystyka Elektryczna | |||
| Parametry w warunkach STC (Irradiancja 1000W/m², Temperatura ogniwa 25°C, AM1.5) | |||
| Moc maksymalna (Pmax/W) | 455 | 460 | 465 |
| Napięcie obwodu otwartego (Voc/V) | 39.15 | 39.35 | 39.55 |
| Prąd zwarciowy (Isc/A) | 14.79 | 14.86 | 14.93 |
| Napięcie przy mocy maksymalnej (Vmp/V) | 32.98 | 33.19 | 33.39 |
| Prąd przy mocy maksymalnej (Imp/A) | 13.80 | 13.86 | 13.93 |
| Sprawność modułu (%) | 22.3 | 22.5 | 22.8 |
| Parametry w warunkach NOCT (Irradiancja 800W/m², Temperatura otoczenia 20°C, Wiatr 1m/s, AM1.5) | |||
| Moc maksymalna (Pmax/W) | 340.0 | 343.7 | 347.4 |
| Napięcie obwodu otwartego (Voc/V) | 36.76 | 36.95 | 37.13 |
| Prąd zwarciowy (Isc/A) | 11.95 | 12.00 | 12.06 |
| Napięcie przy mocy maksymalnej (Vmp/V) | 30.09 | 30.29 | 30.47 |
| Prąd przy mocy maksymalnej (Imp/A) | 11.30 | 11.35 | 11.41 |
| Parametry Operacyjne | |||
| Temperatura pracy (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Maksymalne napięcie systemu (V DC) | 1500 (IEC/UL) | 1500 (IEC/UL) | 1500 (IEC/UL) |
| Maksymalny prąd znamionowy bezpiecznika szeregowego (A) | 25 | 25 | 25 |
| Nominalna Temperatura Robocza Ogniwa (°C) | 45 ± 2 | 45 ± 2 | 45 ± 2 |
| Klasa ochrony | Klasa II | Klasa II | Klasa II |
| Klasa odporności ogniowej | IEC Klasa C | IEC Klasa C | IEC Klasa C |
| Obciążenie Mechaniczne | |||
| Maksymalne obciążenie statyczne (przód, Pa) | 5400 | 5400 | 5400 |
| Maksymalne obciążenie statyczne (tył, Pa) | 2400 | 2400 | 2400 |
| Odporność na grad | Grad o średnicy 25mm przy prędkości 23m/s | Grad o średnicy 25mm przy prędkości 23m/s | Grad o średnicy 25mm przy prędkości 23m/s |
| Współczynniki Temperaturowe (STC) | |||
| Współczynnik temperaturowy Isc (%/°C) | +0.050 | +0.050 | +0.050 |
| Współczynnik temperaturowy Voc (%/°C) | -0.230 | -0.230 | -0.230 |
| Współczynnik temperaturowy Pmax (%/°C) | -0.280 | -0.280 | -0.280 |
| Certyfikaty i Normy | |||
| Certyfikaty produktowe | IEC 61215, IEC 61730, UL 61730 | IEC 61215, IEC 61730, UL 61730 | IEC 61215, IEC 61730, UL 61730 |
| Certyfikaty systemowe zarządzania | ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 | ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 | ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Kwalifikacja projektu modułu i zatwierdzenie typu | IEC 62941 | IEC 62941 | IEC 62941 |
Uwagi:
- Niepewność pomiaru dla Pmax: ±3%.
- Specyfikacje zawarte w tej karcie katalogowej mogą ulec zmianie bez powiadomienia. LONGI zastrzega sobie prawo do ostatecznej interpretacji. (Wersja: 20240511 V2) DG.
