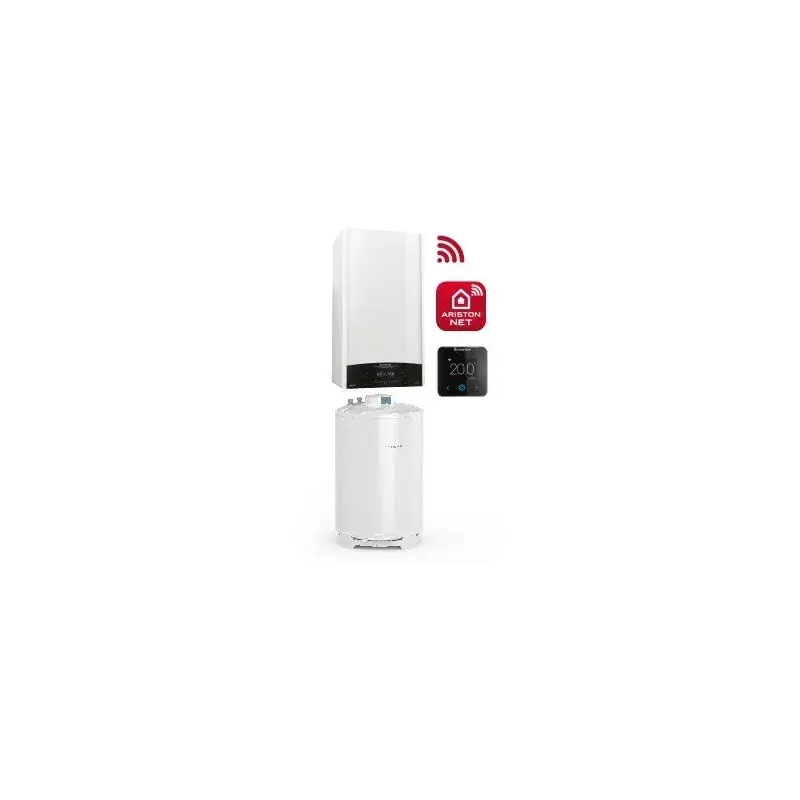

Zestaw grzewczy o nazwie pakiet ONE TOP 24 NET (kod producenta ZNONETOP_NET) to kompletny system c.o. i c.w.u. przeznaczony do budynków jednorodzinnych.
W skład pakietu wchodzi jednofunkcyjny kocioł kondensacyjny, emaliowany zasobnik pojemnościowy z dedykowanym stojakiem podłogowym oraz moduł termoregulacji.
Komponenty zestawu grzewczego
Kocioł kondensacyjny Ariston Genus One+ System 24
Urządzenie wyposażono w opatentowany wymiennik ciepła XtraTech wykonany ze stali nierdzewnej. Zastosowanie powiększonych o 142% przekrojów rur wężownicy zmniejsza opory przepływu i ogranicza ryzyko osadzania się zanieczyszczeń.
Kocioł obsługuje szeroki zakres modulacji mocy wynoszący 1:10, co umożliwia płynne dostosowanie pracy palnika do aktualnego zapotrzebowania na ciepło. Elektroniczna kontrola spalania automatycznie dostosowuje parametry pracy do rodzaju gazu, a urządzenie jest przystosowane do spalania mieszanki gazu z domieszką do 20% wodoru.
Zasobnik ciepłej wody użytkowej BCH 120 EE
Zasobnik o pojemności nominalnej 120 litrów charakteryzuje się wszystkimi przyłączami wyprowadzonymi w górnej pokrywie, co ułatwia estetyczny montaż bezpośrednio pod kotłem wiszącym. Ochronę antykorozyjną stalowego zbiornika zapewnia emalia ciekła oraz wbudowana anoda magnezowa.
Wydajna wężownica o powierzchni wymiany 0,96 m2 pozwala na szybkie podgrzanie wody użytkowej. Izolacja z twardej pianki poliuretanowej skutecznie ogranicza dobowe straty ciepła, wpływając na oszczędność energii.
Termostat pokojowy Cube S Net
Przewodowy regulator temperatury Cube S Net umożliwia precyzyjne zarządzanie pracą instalacji bezpośrednio z pomieszczenia lub zdalnie za pomocą aplikacji Ariston NET. Urządzenie komunikuje się z kotłem poprzez protokół BusBridgeNet, z którego jest również bezpośrednio zasilane.
Wbudowany moduł Wi-Fi pozwala na łatwe połączenie regulatora z domową siecią internetową, co daje dostęp do programowania tygodniowego oraz monitoringu zużycia energii z poziomu smartfona.
Zastosowanie i wymagania instalacyjne
Kompletny zestaw jest przeznaczony do montażu w instalacjach centralnego ogrzewania średnich i dużych domów jednorodzinnych, zapewniając wysoki komfort c.w.u. dla 3-4 domowników. Konstrukcja zasobnika ze stojakiem umożliwia jego stabilne posadowienie na podłodze, podczas gdy kocioł montowany jest jako urządzenie ścienne.
Prace montażowe wymagają zapewnienia podłączenia do instalacji elektrycznej o napięciu 230 V, przyłącza gazowego oraz odpływu kondensatu do kanalizacji. System odprowadzania spalin musi być zgodny z systemem koncentrycznym o średnicy 60/100 mm lub 80/125 mm.
Specyfikacja techniczna komponentów
Parametry techniczne kotła Genus One+ System 24
| Parametr | Wartość |
|---|---|
| Typ kotła | Jednofunkcyjny kondensacyjny |
| Moc nominalna c.o. (80-60°C) max/min | 21,6 / 2,5 kW |
| Moc nominalna c.o. (50-30°C) max/min | 23,6 / 2,7 kW |
| Maksymalna moc w trybie c.w.u. | 24,9 kW |
| Zakres modulacji | 1:10 |
| Sprawność przy 30% obciążenia (30°C) | 109,5% |
| Pojemność naczynia wzbiorczego | 8 l |
| Maksymalne ciśnienie c.o. | 3 bar |
| Klasa NOx | 6 |
| Zasilanie elektryczne | 230 V |
| Stopień ochrony elektrycznej | IPX5D |
| Wysokość | 745 mm |
| Szerokość | 400 mm |
| Głębokość | 315 mm |
Parametry techniczne zasobnika BCH 120 EE
| Parametr | Wartość |
|---|---|
| Pojemność nominalna | 120 l |
| Powierzchnia wężownicy | 0,96 m2 |
| Pojemność wężownicy | 6,1 l |
| Moc wężownicy | 16,1 kW |
| Maksymalne ciśnienie robocze | 7 bar |
| Maksymalna temperatura robocza | 90 °C |
| Klasa efektywności energetycznej | C |
| Izolacja termiczna | Pianka poliuretanowa |
| Zabezpieczenie antykorozyjne | Emalia i anoda magnezowa |
| Możliwość podłączenia recyrkulacji | Tak |
| Stojak w komplecie | Tak |
| Wysokość | 930 mm |
| Szerokość | 560 mm |
| Głębokość | 560 mm |
Parametry techniczne termostatu Cube S Net
| Parametr | Wartość |
|---|---|
| Typ regulatora | Pokojowy przewodowy |
| Zasilanie elektryczne | Magistrala Bus BridgeNet 8-24 V |
| Wbudowany akumulator | Li-Ion 3,7 V 500 mAh |
| Zakres regulacji temperatury | 0 – 40 °C |
| Dokładność regulacji | 0,5 °C |
| Komunikacja bezprzewodowa Wi-Fi | Tak |
| Współpraca z aplikacją mobilną | Tak |
| Wymiary (szerokość x wysokość x głębokość) | 103 x 103 x 19 mm |
