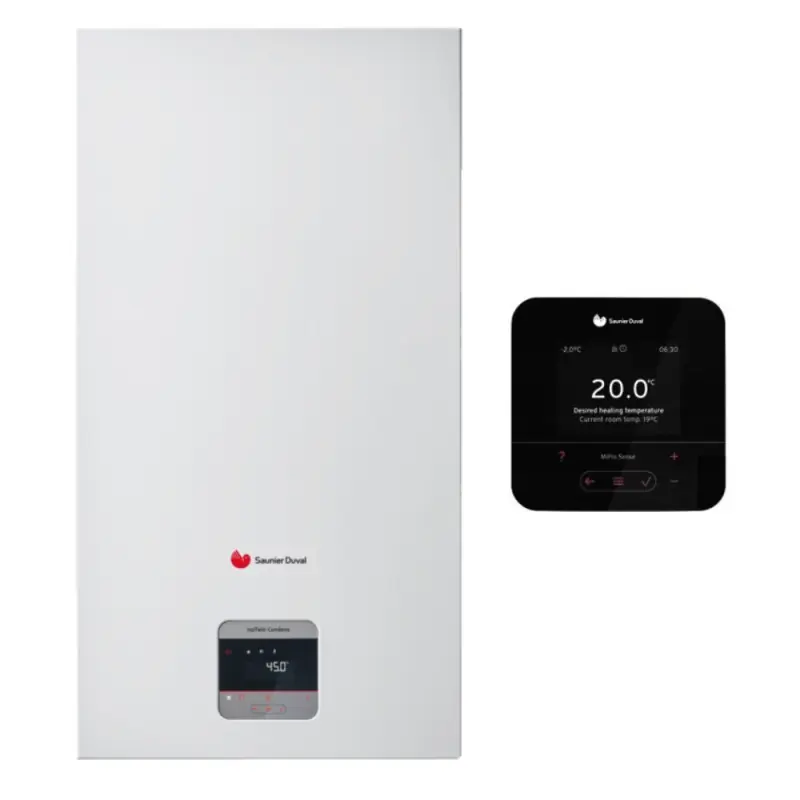

Pakiet Saunier Duval IsoTwin Condens T31-CS/1 + SRC 720 to zintegrowany zestaw grzewczy złożony z wiszącego gazowego kotła kondensacyjnego oraz przewodowego regulatora systemowego eBUS.
Budowa i funkcje kotła IsoTwin Condens T31-CS/1
Kocioł gazowy charakteryzuje się zastosowaniem technologii dynamicznej akumulacji ciepłej wody IsoDyn3. Konstrukcja opiera się na dwóch zasobnikach ze stali nierdzewnej o pojemności 21 l każdy, co łącznie daje 42 l pojemności magazynowej. Dzięki temu urządzenie jest w stanie dostarczyć do 21 l/min ciepłej wody użytkowej (c.w.u.) przy T = 30°C, co pozwala na jednoczesne zasilanie kilku punktów poboru bez spadku temperatury.
W urządzeniu zastosowano automatykę gazową FlameFit, która stale monitoruje i optymalizuje proces spalania na podstawie prądu jonizacji. System ten automatycznie dostosowuje się do rodzaju paliwa gazowego bez konieczności ręcznej wymiany dysz.
Charakterystyka regulatora SRC 720 MiPro Sense
Dołączony do zestawu regulator systemowy komunikuje się z urządzeniem za pomocą złącza eBUS. Jest to przewodowy sterownik pogodowy wyposażony w czujnik temperatury wewnętrznej, który umożliwia realizację programów tygodniowych dla centralnego ogrzewania, c.w.u. oraz pompy cyrkulacyjnej. Czytelny wyświetlacz o przekątnej 3,5 cala z dotykowymi przyciskami zapewnia intuicyjną zmianę parametrów pracy instalacji.
Sterownik pozwala na bieżąco monitorować zużycie energii oraz uzyski w instalacjach hybrydowych. Zapewnia on automatyczną optymalizację krzywej grzewczej, co znacząco podnosi efektywność energetyczną całego układu.
Zastosowanie i wymagania instalacyjne
Zestaw przeznaczony jest do montażu ściennego w instalacjach grzewczych domów jednorodzinnych oraz wielorodzinnych. Do prawidłowego montażu kotła wymagana jest dedykowana konsola podłączeniowa (kod 0020094857), która jest sprzedawana osobno. Urządzenie współpracuje ze standardowymi systemami spalinowo-powietrznymi o średnicy 60/100 mm.
Układ hydrauliczny kotła posiada wbudowane naczynie wzbiorcze c.o. o pojemności 12 l oraz naczynie c.w.u. o pojemności 2 l. Przyłącze gazu ma średnicę G 1/2, natomiast króćce instalacji grzewczej oraz wody użytkowej posiadają gwinty G 3/4. Urządzenie pracuje cicho, a jego zwarta budowa ułatwia montaż w ograniczonej przestrzeni.
Specyfikacja techniczna kotła IsoTwin Condens T31-CS/1
| Parametr | Wartość |
|---|---|
| Model | IsoTwin Condens T31-CS/1 N-PL |
| Kod producenta | 0010025218 |
| Rodzaj kotła | Dwufunkcyjny kondensacyjny |
| Moc nominalna c.o. przy 50/30°C | 3,8 – 27,6 kW |
| Moc nominalna c.o. przy 80/60°C | 3,5 – 25,0 kW |
| Nominalna moc c.w.u. | 31,0 kW |
| Pojemność zasobników c.w.u. | 42 l |
| Wydatek c.w.u. przy T = 30°C | 21 l/min |
| Klasa efektywności energetycznej ogrzewania | A |
| Klasa efektywności energetycznej podgrzewania wody | A |
| Naczynie wzbiorcze c.o. | 12 l |
| Naczynie wzbiorcze c.w.u. | 2 l |
| Maksymalne dopuszczalne ciśnienie c.o. | 3 bar |
| Wymiary (wysokość x szerokość x głębokość) | 893 mm x 470 mm x 582 mm |
| Waga netto | 65 kg |
| Przyłącze gazu | G 1/2 |
| Przyłącza instalacji grzewczej | G 3/4 |
| Przyłącza ciepłej i zimnej wody | G 3/4 |
| Przyłącze układu spalinowego | 60/100 mm |
| Napięcie zasilania | 230 V |
Specyfikacja techniczna regulatora SRC 720 MiPro Sense
| Parametr | Wartość |
|---|---|
| Model | SRC 720 MiPro Sense |
| Kod producenta | 0020260972 |
| Rodzaj regulatora | Przewodowy systemowy pogodowy |
| Sposób komunikacji | Szyna eBUS |
| Klasa regulatora ErP | VI |
| Wyświetlacz | Monochromatyczny dotykowy 3,5 cala |
| Czujnik temperatury wewnętrznej | Tak |
| Tygodniowy programator czasowy | Tak |
