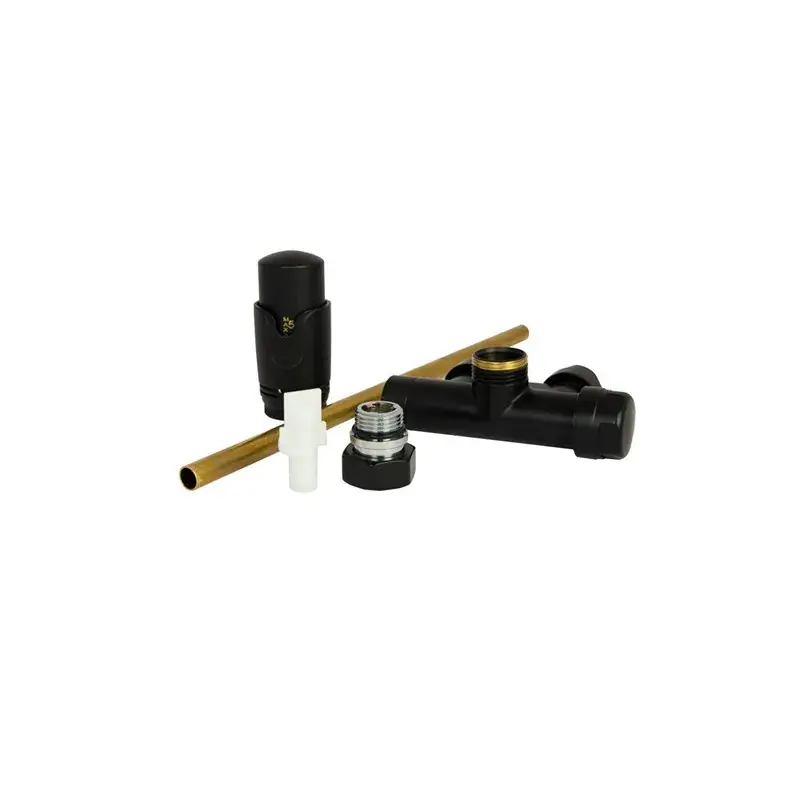

Perfexim PHA-036RCM zestaw termostatyczny kątowy czarny mat 1/2 – Outlet

Zintegrowany kątowy zestaw termostatyczny Perfexim PHA-036RCM z rurką zanurzeniową i nastawą wstępną przeznaczony jest do regulacji przepływu czynnika grzewczego w grzejnikach łazienkowych oraz dekoracyjnych.

Konstrukcja i zasada działania

Zintegrowany zawór grzejnikowy z rurką zanurzeniową umożliwia podłączenie zasilania i powrotu wody grzewczej przy użyciu jednego przyłącza grzejnikowego. Specjalna budowa korpusu pozwala na jednoczesny montaż grzałki elektrycznej w drugim, wolnym króćcu grzejnika, co umożliwia jego użytkowanie poza sezonem grzewczym. Fabrycznie zestaw jest skonfigurowany z głowicą termostatyczną po prawej stronie, jednak konstrukcja umożliwia zamianę stron wkładki termostatycznej i odcinającej.

Montaż i kompatybilność przyłączy

Zestaw jest przystosowany do podłączeń dolnych o rozstawie osi wynoszącym 50 mm. W komplecie znajdują się przyłącza zaciskowe umożliwiające bezpośredni montaż do instalacji wykonanych z rur wielowarstwowych o średnicy 16×2 mm oraz z rur miedzianych o średnicy 15 mm. Rurka zanurzeniowa o średnicy 11 mm i długości 300 mm wprowadzana jest bezpośrednio do kolektora grzejnika, co wymusza optymalny obieg medium grzewczego wewnątrz urządzenia.

Parametry hydrauliczne i regulacja

Zawór wyposażono w zintegrowaną nastawę wstępną, która fabrycznie ustawiona jest na maksymalny przepływ. Regulacja przepływu odbywa się poprzez obrót nakrętki nastawczej, co pozwala na hydrauliczne zrównoważenie instalacji centralnego ogrzewania. Maksymalne ciśnienie robocze dla tego modelu wynosi 1,0 MPa, natomiast maksymalna temperatura robocza to +120°C.

Zawór termostatyczny kątowy z rurką zanurzeniową

Głowica termostatyczna

Przyłącza instalacyjne
