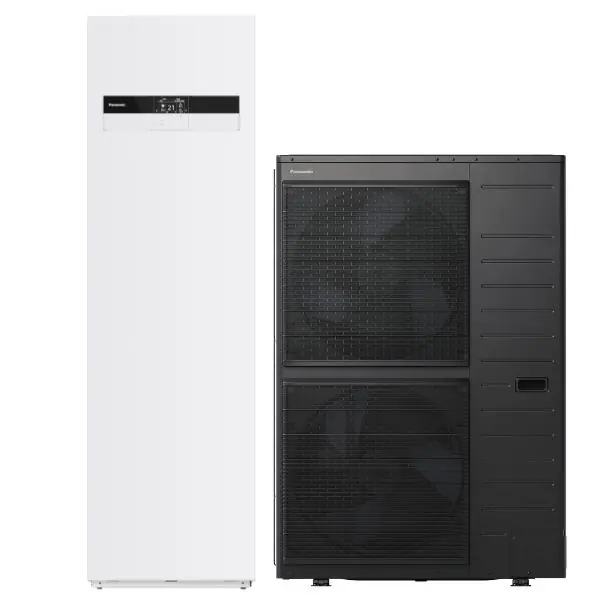

Pompa ciepła split Panasonic Aquarea T°CAP K All-in-One 260 l R32 16 kW 400 V (KIT-AXC16K9E83) – stabilna moc przy mrozie i duża pojemność CWU
Aquarea T°CAP K All-in-One 260 l to zestaw typu split z wbudowanym zasobnikiem ciepłej wody użytkowej o dużej pojemności, przeznaczony do domów o wyższym profilu zużycia CWU lub kilku łazienkach. Model KIT-AXC16K9E83 (16 kW, 400 V, R32) zapewnia ogrzewanie, chłodzenie wodne i przygotowanie CWU; logika serii T°CAP utrzymuje wysoką wydajność także przy niskich temperaturach (stabilna praca nawet do ok. -25 °C, utrzymanie mocy do ok. -20 °C). Obudowa AIO zajmuje niewielką powierzchnię (ok. 598×600 mm), a izolacja U-Vacua ogranicza straty postojowe i skraca czas dogrzewu. Zewnętrzny wymiennik z powłoką Bluefin lepiej znosi trudne warunki, a pompa obiegowa klasy A o zmiennej prędkości ułatwia precyzyjny dobór przepływów. System można rozszerzyć o zdalny nadzór Aquarea Smart/Service Cloud oraz współpracę z PV (tryb SG Ready po doposażeniu). Dla inwestora to przewidywalny komfort w mroźne dni, porządek w kotłowni i wysoka efektywność sezonowa; dla instalatora – szybki, czysty montaż i przejrzysty serwis.
Jak zaprojektować pompa ciepła split Panasonic T°CAP K All-in-One 260 l 16 kW w domu z dużym zapotrzebowaniem na CWU?
All-in-One 260 l – duża pompa ciepła 260-L w małej przestrzeni technicznej
Wersja All-in-One 260 l integruje moduł hydrauliczny, sterownik i pojemny zasobnik CWU w jednej obudowie o podstawie ok. 598×600 mm. Dzięki temu montaż jest uporządkowany, a zajęta przestrzeń minimalna – urządzenie można ustawić obok AGD. Izolacja U-Vacua ogranicza straty, więc zbiornik dłużej utrzymuje temperaturę i wymaga rzadszych dogrzewań. Przyłącza prowadzone z góry ułatwiają izolację i estetyczne poprowadzenie tras, a frontowy dostęp skraca przeglądy. Dla rodzin wieloosobowych lub użytkowników z dwiema-trzema łazienkami pojemność 260 l zapewnia komfortowe sekwencje kąpieli i szybki powrót do zadanej temperatury; logika priorytetu CWU/CO zarządza przełączeniami tak, by nie tracić stabilności ogrzewania w szczycie wieczornym.
T°CAP – utrzymanie mocy przy mrozie i przewidywalne rachunki
Seria T°CAP (Total Capacity) została zaprojektowana z myślą o stabilnej wydajności w niskich temperaturach zewnętrznych. Układ chłodniczy i algorytmy sterujące pomagają utrzymać wysoką moc nawet podczas silnego mrozu (do ok. -20 °C) bez stałej pracy grzałki. W praktyce oznacza to krótsze czasy dogrzewu budynku, mniej cykli start/stop i wyższą efektywność sezonową. Dla instalacji modernizowanych to możliwość pracy z istniejącymi grzejnikami niskotemperaturowymi; w nowych domach urządzenie najwięcej oszczędza, gdy pracuje na niskiej temperaturze zasilania, z długimi, cichymi przebiegami sprężarki. To właśnie połączenie dużego zasobnika i stabilnej mocy czyni pompa ciepła Panasonic AIO 260 l rozwiązaniem elastycznym na lata.
Architektura split AIO – hydraulika w środku, rury czynnika na zewnątrz
W układzie split obieg czynnika chłodniczego łączy jednostkę zewnętrzną z wewnętrzną, a po stronie budynku pracuje tylko hydraulika. Zmniejsza to ryzyko zamarzania wody na zewnątrz przy zaniku zasilania, ułatwia modernizacje (krótsze odcinki wodne, łatwiejsze równoważenie) i pozwala czytelnie rozdzielić strefy CO/CWU. Pompa ciepła split Panasonic współpracuje zarówno z ogrzewaniem podłogowym, jak i z grzejnikami o zwiększonej powierzchni wymiany czy klimakonwektorami; w trybie chłodzenia wymagane są zabezpieczenia antykondensacyjne i poprawna izolacja przewodów.
CWU 260 l – profil L/XL i szybki czas odnowy zapasu
Zbiornik 260 l spełnia wymagania profilu poboru L/XL, typowego dla domów z dwiema łazienkami, wanną lub prysznicami o dużym przepływie. Izolacja U-Vacua zmniejsza straty postojowe, a automatyka tak zarządza priorytetem, by dogrzanie następowało wtedy, gdy jest to najbardziej opłacalne (np. podczas produkcji z PV po aktywacji trybu SG Ready). Dla komfortu użytkownika ważny jest też dobór wężownicy cyrkulacyjnej oraz odpowiednie średnice i izolacja przewodów – to ogranicza wychładzanie i skraca czas oczekiwania na ciepłą wodę przy odległych punktach poboru.
Hydraulika generacji K – filtr magnetyczny, pompa klasy A i szybki rozruch
Jednostka wewnętrzna generacji K ma w standardzie filtr magnetyczny, który skutecznie wyłapuje zanieczyszczenia ferromagnetyczne, oraz pompę klasy A o zmiennej prędkości. To realnie skraca czas uruchomienia: łatwiej zweryfikować przepływy, dobrać bieg pompy i ustawić krzywą grzewczą pod charakterystykę budynku. Prosty dostęp do zaworu trójdrogowego, odpowietrzników i czujników temperatur pozwala wykonywać przeglądy bez rozległej demontażówki. W modernizacjach rekomendujemy płukanie instalacji i filtr siatkowy przed wymiennikiem, aby utrzymać sprawność i cichą pracę przez kolejne sezony.
Komfort akustyczny i trwałość – powłoka Bluefin oraz właściwe posadowienie
Jednostka zewnętrzna ma zoptymalizowaną aerodynamikę i wymiennik z powłoką Bluefin, która ogranicza korozję oraz stabilizuje parametry wymiany ciepła w czasie. Ostateczny efekt akustyczny zależy jednak od montażu: stabilny fundament z elementami tłumiącymi, zachowanie dystansów od przegród i przemyślany kierunek nawiewu. W zabudowie gęstej zalecamy tryb nocny oraz ekranowanie zielenią; takie podejście daje bardzo dobrą kulturę pracy zarówno latem, jak i zimą.
Sterowanie i łączność – Aquarea Smart/Service Cloud (opcja)
Po doposażeniu w moduł komunikacyjny możliwy jest zdalny nadzór nad instalacją i wygodna zmiana nastaw przez Aquarea Smart Cloud; serwis korzysta z Service Cloud do skróconej diagnostyki i analizy historii pracy. Z płytą CZ-NS5P system uzyskuje funkcję SG Ready, dzięki czemu można skoordynować pracę z fotowoltaiką – np. podnieść temperaturę CWU w godzinach produkcji lub przesunąć dogrzanie poza szczyt taryfowy.
Dobór i montaż – krzywa grzewcza, równoważenie i brak bufora w typowych schematach
Pompa panasonic T°CAP K 16 kW sprawdza się w budynkach o umiarkowanym OZC z większym zapotrzebowaniem na CWU. Stabilność i sprawność zapewniają: właściwe średnice rur, równoważenie obiegów, izolacja przewodów, skuteczne odpowietrzenie i długie przebiegi sprężarki. W wielu układach – przy zachowaniu minimalnych przepływów i odpowiedniej pojemności wodnej – bufor nie jest konieczny, co upraszcza instalację i obniża koszty. Dla chłodzenia wodnego pamiętaj o zabezpieczeniu antykondensacyjnym oraz o odpowiednio dobranych terminalach.
Zastosowanie – domy z dwiema-trzema łazienkami, modernizacje i nowe budynki
Pompa ciepła T°CAP K R32 w wariancie All-in-One 260 l to naturalny wybór w domach, w których liczy się duży komfort CWU oraz stabilna praca w mrozie. Świetnie sprawdza się w nowych budynkach z ogrzewaniem płaszczyznowym, a w modernizacjach współpracuje z grzejnikami niskotemperaturowymi lub klimakonwektorami. Zestaw zapewnia porządek w kotłowni, szybkie uruchomienie i przewidywalne koszty eksploatacji w skali całego roku.
Eksploatacja i serwis – prosta konserwacja po stronie wodnej
Regularne czyszczenie filtrów, kontrola przepływów i przegląd nastaw krzywej grzewczej pozwalają utrzymać wysoką sprawność i kulturę pracy. Po stronie czynnika chłodniczego czynności wykonuje uprawniony serwis zgodnie z przepisami F-gazowymi. Właściwy montaż, równoważenie obiegów i przestrzeganie zaleceń producenta to pewna droga do wieloletniej, bezproblemowej eksploatacji.
Specyfikacja techniczna
| Zestaw / parametr | Aquarea T°CAP All in One 260 L Serii K | ||||
|---|---|---|---|---|---|
| Jednofazowe (zasilanie jedn. wewn.) | Trójfazowe (zasilanie jedn. wewn.) | ||||
| KIT-AXC09K6E53 | KIT-AXC12K6E53 | KIT-AXC09K9E83 | KIT-AXC12K9E83 | KIT-AXC16K9E83 | |
| Zestaw, grzałka elektryczna 6 kW | KIT-AXC09K6E53 | KIT-AXC12K6E53 | – | – | – |
| Zestaw, grzałka elektryczna 9 kW | – | – | KIT-AXC09K9E83 | KIT-AXC12K9E83 | KIT-AXC16K9E83 |
| Wydajność grzewcza / COP | |||||
| +7 °C otoczenia / 35 °C wody [kW / COP] | 9,00 / 5,03 | 12,10 / 4,84 | 9,00 / 5,03 | 12,10 / 4,84 | 16,00 / 4,38 |
| +7 °C otoczenia / 55 °C wody [kW / COP] | 9,00 / 3,07 | 12,10 / 3,04 | 9,00 / 3,07 | 12,10 / 3,04 | 16,00 / 2,72 |
| +2 °C otoczenia / 35 °C wody [kW / COP] | 9,00 / 3,69 | 12,00 / 3,44 | 9,00 / 3,69 | 12,00 / 3,44 | 16,00 / 3,10 |
| +2 °C otoczenia / 55 °C wody [kW / COP] | 9,00 / 2,31 | 12,00 / 2,29 | 9,00 / 2,31 | 12,00 / 2,29 | 16,00 / 2,07 |
| ?7 °C otoczenia / 35 °C wody [kW / COP] | 9,00 / 3,00 | 12,00 / 2,72 | 9,00 / 3,00 | 12,00 / 2,72 | 16,00 / 2,39 |
| ?7 °C otoczenia / 55 °C wody [kW / COP] | 9,00 / 2,10 | 12,00 / 2,29 | 9,00 / 2,10 | 12,00 / 2,29 | 16,00 / 1,71 |
| Wydajność chłodnicza / EER | |||||
| 35 °C otoczenia / 7 °C wody [kW / EER] | 8,80 / 3,11 | 10,70 / 2,68 | 8,80 / 3,11 | 10,70 / 2,68 | 13,40 / 2,64 |
| 35 °C otoczenia / 18 °C wody [kW / EER] | 8,80 / 4,63 | 10,70 / 3,92 | 8,80 / 4,63 | 10,70 / 3,92 | 15,30 / 3,60 |
| Ogrzewanie – sezonowa efektywność energetyczna | |||||
| SCOP (?s, %) – klimat umiarkowany (35 °C / 55 °C) | 4,96 / 3,57 (195 / 140) | 4,96 / 3,57 (195 / 140) | 4,96 / 3,57 (195 / 140) | 4,58 / 3,46 (180 / 135) | 4,46 / 3,31 (176 / 129) |
| Klasa energetyczna – klimat umiarkowany (35 °C / 55 °C) | A+++ / A++ | A+++ / A++ | A+++ / A++ | A+++ / A++ | A+++ / A++ |
| SCOP (?s, %) – klimat ciepły (35 °C / 55 °C) | 6,47 / 4,34 (256 / 171) | 6,47 / 4,34 (256 / 171) | 6,47 / 4,34 (256 / 171) | 6,47 / 4,34 (256 / 171) | 5,88 / 4,09 (232 / 160) |
| SCOP (?s, %) – klimat chłodny (35 °C / 55 °C) | 4,31 / 3,26 (169 / 127) | 4,31 / 3,26 (169 / 127) | 4,31 / 3,26 (169 / 127) | 4,31 / 3,26 (169 / 127) | 3,83 / 3,20 (150 / 125) |
| Klasa energetyczna – skala | A+++ do D | ||||
| Jednostka wewnętrzna (All-in-One 260 l) | |||||
| Grzałka 6 kW – model jednostki wewnętrznej | WH-AXDC0912K6E53 | WH-AXDC0912K6E53 | – | – | – |
| Grzałka 9 kW – model jednostki wewnętrznej | – | – | WH-AXDC0912K9E83 | WH-AXDC0912K9E83 | WH-AXDC16K9E83 |
| Poziom ciśnienia akustycznego – ogrzewanie / chłodzenie [dB(A)] | 33 / 33 | 33 / 33 | 33 / 33 | 33 / 33 | 33 / 33 |
| Wymiary (wys. × szer. × głęb.) [mm] | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 | 2036 × 599 × 602 |
| Ciężar netto [kg] | 118 | 119 | 119 | 119 | 120 |
| Pojemność zbiornika CWU [l] | 260 | ||||
| Maksymalna temperatura CWU [°C] | 65 | ||||
| Materiał wnętrza zbiornika | Stal nierdzewna | ||||
| Profil poboru CWU wg EN 16147 | XL | ||||
| Klasa energ. zasobnika CWU (umiark./ciepły/chłodny) | A+ / A+ / A | A+ / A+ / A | A+ / A+ / A | A+ / A+ / A | A+ / A+ / A |
| n / COPDHW – klimat umiarkowany | 128,3 / 3,80 | 128,3 / 3,80 | 128,3 / 3,80 | 128,3 / 3,80 | 128,3 / 3,80 |
| n / COPDHW – klimat ciepły ERP | 123,3 / 2,90 | 123,3 / 2,90 | 123,3 / 2,90 | 123,3 / 2,90 | 123,3 / 2,90 |
| n / COPDHW – klimat chłodny | 94,2 / 2,35 | 94,2 / 2,35 | 94,2 / 2,35 | 94,2 / 2,35 | 94,2 / 2,35 |
| Jednostka zewnętrzna | |||||
| Model jednostki zewnętrznej | WH-UXZ09KE5 | WH-UXZ12KE5 | WH-UXZ09KE8 | WH-UXZ12KE8 | WH-UXZ16KE8 |
| Poziom mocy akustycznej – ogrzewanie [dB(A)] | 65 | 65 | 65 | 65 | 65 |
| Wymiary (wys. × szer. × głęb.) [mm] / ciężar [kg] | 1340 × 900 × 320 / 88 | 1340 × 900 × 320 / 88 | 1340 × 900 × 320 / 90 | 1340 × 900 × 320 / 90 | 1340 × 900 × 320 / 103 |
| Ilość czynnika (R32) / emisja równoważna CO2 [kg / t] | 1,60 / 1,080 | 1,60 / 1,080 | 1,60 / 1,080 | 1,60 / 1,080 | 1,83 / 1,235 |
| Średnica przyłączy rurowych – ciecz / gaz [cal (mm)] | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) | 1/4 (6,35) / 1/2 (12,70) |
| Zakres długości orurowania / różnica wysokości (wew.-zewn.) [m] | 3-30 / 20 | 3-30 / 20 | 3-30 / 20 | 3-30 / 20 | 3-30 / 20 |
| Zakres roboczy – ogrzewanie [°C] | ?28+35 | ?28+35 | ?28+35 | ?28+35 | ?28+35 |
| Temperatura otoczenia – chłodzenie [°C] | +10+43 | +10+43 | +10+43 | +10+43 | +10+43 |
| Temperatura wody na wylocie – ogrzewanie / chłodzenie [°C] | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 | 20-60 / 5-20 |
Dane szczegółowe (moc, COP/EER, SCOP, wymiary, akustyka, przyłącza) potwierdzimy w tabeli po Twoim Akceptuję.
Najczęściej zadawane pytania (FAQ)
Wariant 260 l ma większy zasobnik CWU i profil poboru L/XL – dedykowany do domów z większym zużyciem wody; funkcjonalnie pozostaje układem split All-in-One.
Tak. Seria T°CAP została opracowana pod utrzymanie wysokiej mocy do silnego mrozu (do ok. -20 °C), a zakres pracy sięga ok. -25 °C, co ogranicza użycie grzałki.
Podstawa ok. 598×600 mm, wysokość ok. 2036 mm; zalecany frontowy dostęp serwisowy, przyłącza prowadzone od góry dla porządku tras i łatwej izolacji.
Tak – urządzenie pracuje w trybie chłodzenia z odpowiednimi terminalami (np. klimakonwektory) i zabezpieczeniem przeciw kondensacji.
Zdalny nadzór i sterowanie są dostępne po doposażeniu w moduł komunikacyjny (Aquarea Smart/Service Cloud). Funkcja SG Ready umożliwia wykorzystanie nadwyżek z PV.
Do ogrzewania podłogowego, grzejników niskotemperaturowych i klimakonwektorów; parametry dobieramy projektem i krzywą grzewczą.
W Instalator24.pl – przygotujemy ofertę, dobierzemy osprzęt i zapewnimy uruchomienie zgodnie z wytycznymi producenta.
Potrzebujesz stabilnej mocy przy mrozie i dużej pojemności CWU? Panasonic Aquarea T°CAP K All-in-One 260 l R32 16 kW – praktyczne rozwiązanie do domów rodzinnych. Skontaktuj się z nami – dobierzemy konfigurację i osprzęt pod Twoją instalację.
