Charakterystyka przejścia spalinowego

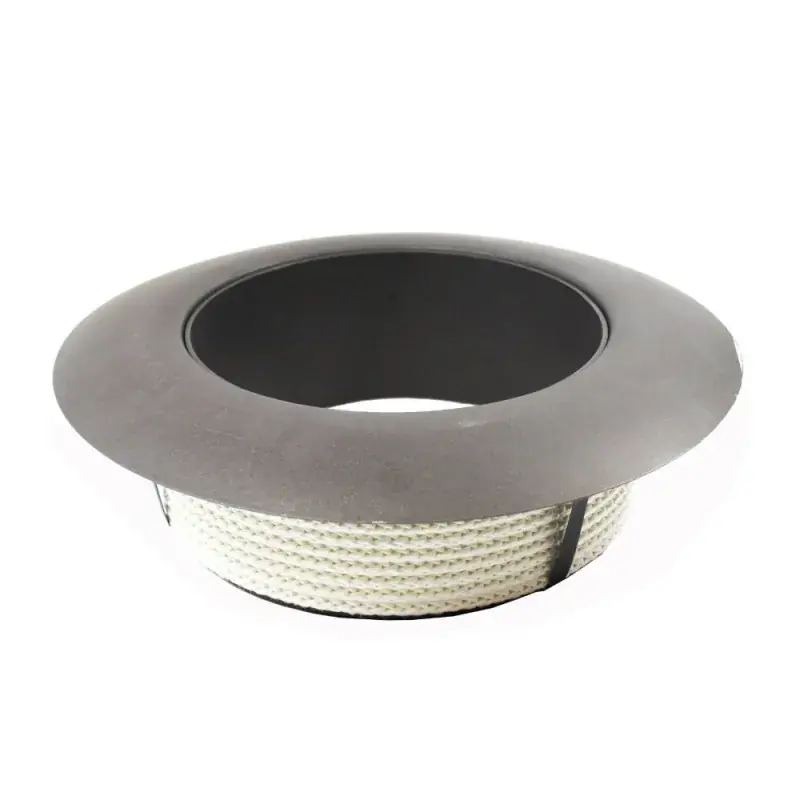

Przejście do komina ceramicznego z rozetą 180/200 mm służy do szczelnego i bezpiecznego połączenia stalowego czopucha urządzeń grzewczych z ceramicznym wkładem kominowym. Element wykonano z grubej blachy stalowej 2 mm malowanej farbą żaroodporną, co zapewnia wysoką odporność na działanie temperatury oraz uszkodzenia mechaniczne.
W miejscu styku ze ścianką ceramiki zastosowano żaroodporny sznur ceramiczny. Rozwiązanie to skutecznie kompensuje rozszerzalność liniową metalu podczas nagrzewania, chroniąc ceramiczny trójnik komina przed pęknięciem.
Zastosowanie i kompatybilność
Produkt przeznaczony jest do układów odprowadzania spalin z kominków, pieców wolnostojących oraz kotłów na paliwa stałe. Konstrukcja redukcyjna umożliwia połączenie stalowej rury spalinowej o średnicy 180 mm z trójnikiem ceramicznym o średnicy wewnętrznej 200 mm.
Dołączona do zestawu stalowa rozeta maskująca o średnicy zewnętrznej 265 mm przylega bezpośrednio do ściany, zasłaniając szczelinę montażową wokół otworu kominowego.
Montaż i uszczelnienie
Montaż polega na wsunięciu końcówki ze sznurem uszczelniającym w kielich trójnika ceramicznego. Połączenie kielichowe po stronie wlotowej zapewnia elastyczne i stabilne osadzenie stalowej rury czopucha.
Użycie dodatkowych uszczelniaczy silikonowych nie jest wymagane, ponieważ elastyczny sznur bezazbestowy dopasowuje się do ewentualnych nierówności ceramiki, zachowując pełną szczelność w ciągłej temperaturze pracy do 600°C.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Średnica wlotu (rura stalowa) | 180 mm |
| Średnica wylotu (komin ceramiczny) | 200 mm |
| Średnica rozety maskującej | 265 mm |
| Grubość blachy | 2 mm |
| Materiał | Stal czarna |
| Maksymalna temperatura pracy | 600°C |
| Odporność na pożar sadzy | 1000°C |
| Uszczelnienie | Sznur ceramiczny bezazbestowy |
| Rozeta w zestawie | Tak |
