Konstrukcja i przeznaczenie urządzenia

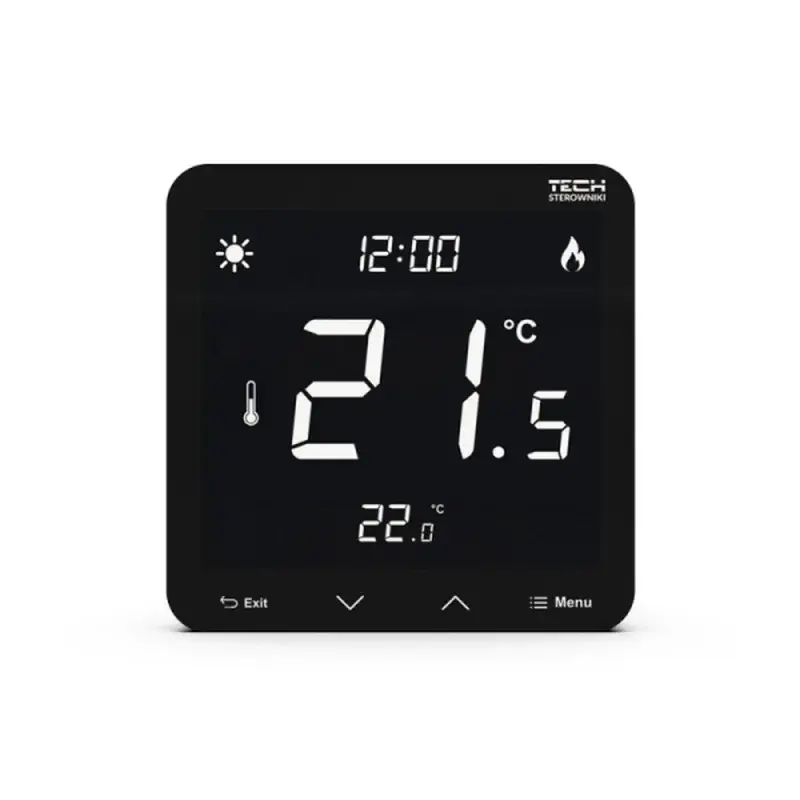

Regulator pokojowy TECH R-9s PLUS czarny (numer katalogowy WG.11.0310) to przewodowe urządzenie przeznaczone do kontroli temperatury w strefach grzewczych. Współpracuje bezpośrednio z przewodowymi listwami sterującymi do ogrzewania podłogowego, dostarczając odczyty temperatury i wilgotności powietrza do jednostki centralnej.
Funkcje i wyposażenie regulatora
Urządzenie realizuje pomiar temperatury pokojowej oraz wilgotności powietrza w zakresie od 10 do 95 % RH. Przy podłączeniu opcjonalnego czujnika podłogowego, regulator pozwala także na sterowanie temperaturą posadzki, chroniąc ją przed przegrzaniem. Wyświetlacz LCD z chwilowym podświetleniem ułatwia odczyt parametrów w warunkach słabego oświetlenia.
Sposób montażu i komunikacja przewodowa
Regulator montowany jest w sposób natynkowy bezpośrednio na ścianie kontrolowanej strefy. Komunikacja z listwą nadrzędną odbywa się za pomocą kabla 4-żyłowego, który jednocześnie dostarcza zasilanie 5 V DC, co eliminuje konieczność stosowania baterii i ułatwia stałą eksploatację.
Zastosowanie i kompatybilność systemowa
Urządzenie zaprojektowano jako dedykowany element wykonawczy dla listwy serii L-9R (Seria 9 R) marki TECH Sterowniki. Regulator przesyła informację o zapotrzebowaniu na ciepło, na podstawie której listwa otwiera lub zamyka poszczególne siłowniki termostatyczne, gwarantując właściwe zarządzanie hydraulicznymi pętlami grzewczymi.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | TECH Sterowniki |
| Model | R-9s PLUS |
| Kod producenta | WG.11.0310 |
| Kod EAN | 5902479664170 |
| Kolor | Czarny |
| Komunikacja | Przewodowa 4-żyłowa |
| Zasilanie | 5 V DC |
| Maksymalny pobór mocy | 0,1 W |
| Zakres nastaw temperatury | 5 °C – 35 °C |
| Błąd pomiaru temperatury | 0,5 °C |
| Zakres pomiaru wilgotności | 10-95 % RH |
| Montaż | Natynkowy |
| Szerokość | 84 mm |
| Wysokość | 84 mm |
| Głębokość | 14 mm |
| Wbudowany czujnik temperatury | Tak |
| Wbudowany czujnik wilgotności | Tak |
| Możliwość podłączenia czujnika podłogowego | Tak |
