Opis produktu

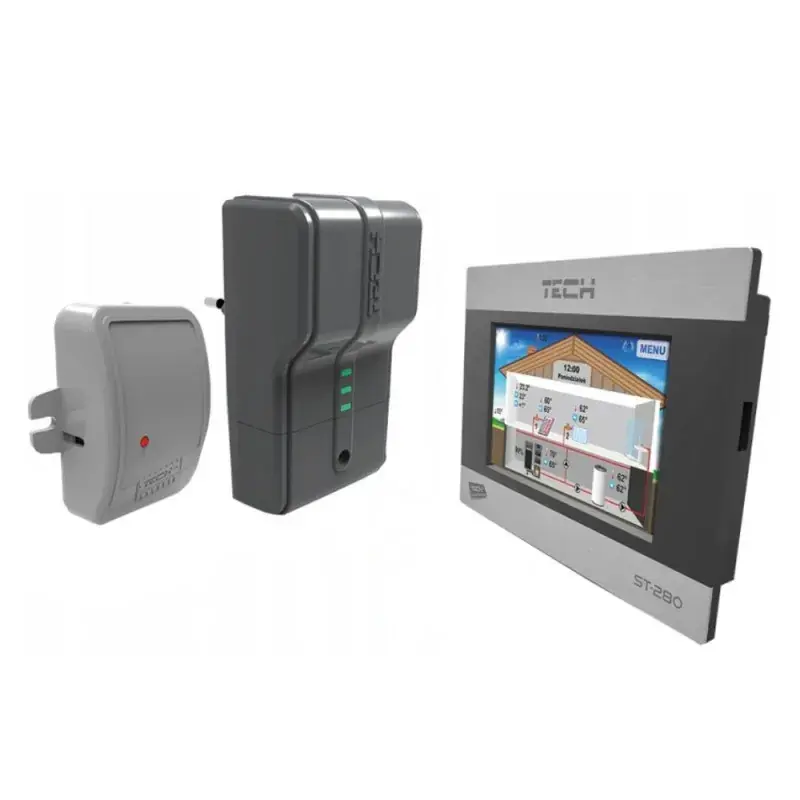

Bezprzewodowy regulator pokojowy TECH ST-280 + ST-260 z komunikacją RS to zaawansowany panel kontrolny przeznaczony do bezprzewodowego zarządzania systemem grzewczym.
Funkcje i możliwości sterowania
Zestaw umożliwia kompleksowe zarządzenie parametrami instalacji grzewczej bezpośrednio z pomieszczenia mieszkalnego. Podstawową funkcją urządzenia jest precyzyjna regulacja temperatury w pokoju w zakresie od 10°C do 30°C z dokładnością pomiaru do 0,1°C. Z poziomu panelu użytkownik ma także bezpośredni dostęp do zmiany nastaw temperatury kotła CO oraz zasobnika ciepłej wody użytkowej (CWU).
Po rozbudowie instalacji o dodatkowy moduł zaworu mieszającego, system pozwala na pełną kontrolę temperatury zaworów mieszających oraz podgląd temperatury zewnętrznej. Regulator oferuje rozbudowany tygodniowy program ogrzewania, co pozwala na optymalizację pracy instalacji.
Urządzenie rejestruje i wyświetla na bieżąco historię pracy systemu grzewczego. Wbudowany budzik oraz blokada rodzicielska podnoszą bezpieczeństwo użytkowania panelu.
Komunikacja bezprzewodowa i zasilanie
Połączenie pomiędzy panelem pokojowym a kotłem realizowane jest bezprzewodowo za pomocą technologii radiowej, co eliminuje konieczność prowadzenia okablowania przez budynek. Transmisja opiera się na stabilnej częstotliwości 868 MHz, co gwarantuje wysoką odporność na zakłócenia. Zestaw bezprzewodowy składa się z dwóch niezależnych modułów komunikacyjnych.
Moduł nadawczo-odbiorczy v1 montowany jest bezpośrednio przy sterowniku głównym kotła, natomiast moduł v2 współpracuje bezpośrednio z panelem pokojowym. Moduł v2 jest zasilany napięciem sieciowym 230 V AC i zasila sam regulator pokojowy, eliminując potrzebę montażu dodatkowych zasilaczy ściennych.
Konstrukcja i wyposażenie panelu
Centralnym elementem interfejsu jest duży, kolorowy wyświetlacz dotykowy o przekątnej 4,3 cala, który ułatwia nawigację po menu sterownika. W dolnej części obudowy znajduje się zintegrowany, czuły czujnik pokojowy o niskiej bezwładności pomiarowej.
Regulator wyposażony jest w złącze USB umieszczone na bocznej krawędzi obudowy, które umożliwia aktualizację oprogramowania układowego. Konstrukcja tylnej ścianki została przystosowana do montażu bezpośrednio na płaskiej powierzchni ściany.
Kompatybilność z urządzeniami grzewczymi
Zestaw przeznaczony jest wyłącznie do urządzeń wyposażonych w magistralę komunikacyjną TECH RS. Urządzenie obsługuje standardowe sterowniki kotłów zasypowych, zaawansowane sterowniki pelletowe oraz moduły instalacyjne sterujące zaworami mieszającymi.
Kompatybilne sterowniki
- ST-37RS
- ST-48
- ST-480
- ST-880zPID
- i-1, i-1m, i-1CWU
- i-2, i-3
Specyfikacja techniczna regulatora pokojowego ST-280
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 5 V DC |
| Maksymalny pobór mocy | 1,3 W |
| Temperatura pracy | 5°C – 50°C |
| Zakres nastaw temperatury pokojowej | 5°C – 40°C |
| Dokładność pomiaru | 0,5°C |
| Wyświetlacz | Kolorowy, dotykowy 4,3 cala |
| Przewód komunikacyjny RS w zestawie | Tak |
Specyfikacja techniczna bezprzewodowego modułu ST-260
| Parametr | Wartość |
|---|---|
| Zasilanie modułu v1 (nadajnik) | 12 V DC |
| Zasilanie modułu v2 (odbiornik) | 230 V AC |
| Częstotliwość pracy bezprzewodowej | 868 MHz |
| Temperatura pracy otoczenia | 5°C – 50°C |
