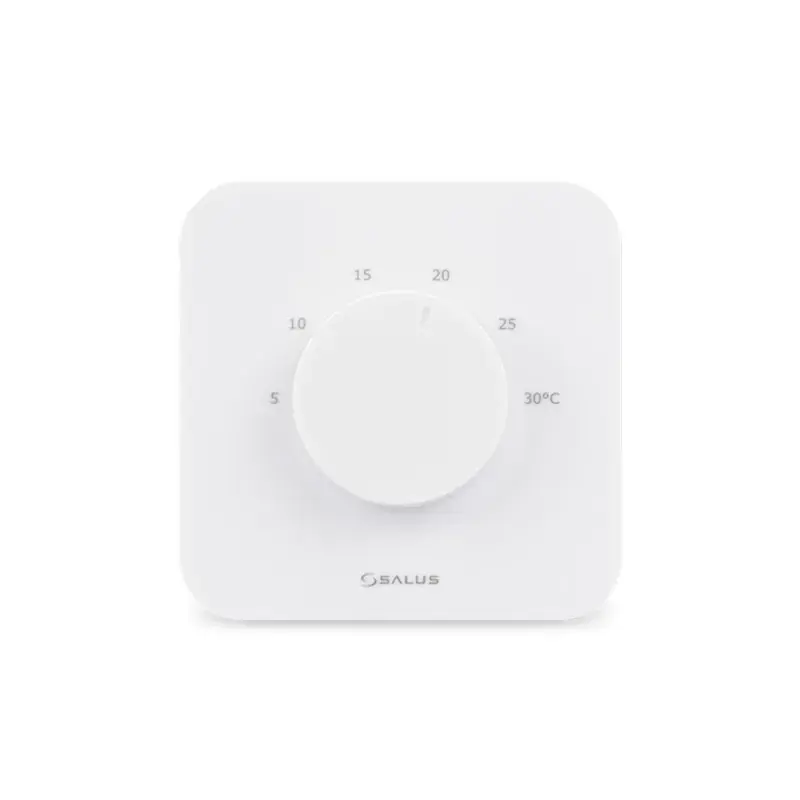

Przewodowy regulator temperatury SALUS HTR230(20) to elektroniczne urządzenie dobowe przeznaczone do precyzyjnej kontroli systemów ogrzewania lub chłodzenia płaszczyznowego o dużej bezwładności cieplnej.
Urządzenie charakteryzuje się zastosowaniem nowoczesnego układu sterującego opartego na technologii TRIAC, co gwarantuje całkowicie bezgłośną pracę regulatora w trakcie przełączania obwodów. Do regulacji temperatury wykorzystywany jest sprawdzony algorytm PWM (modulacja szerokości impulsów), który skutecznie zapobiega przegrzewaniu lub wychładzaniu pomieszczeń przez ciągłe dostosowywanie czasu otwarcia siłowników termoelektrycznych.
Zastosowanie i kompatybilność regulatora
Urządzenie współpracuje bezpośrednio z siłownikami termoelektrycznymi zasilanymi napięciem 230 V AC lub za pośrednictwem przewodowych listew sterujących tego samego producenta. Jest kompatybilne z modelami listew SALUS KL06, KL08NSB oraz KL04NSB, co umożliwia łatwą integrację w rozbudowanych systemach ogrzewania podłogowego.
Regulator obsługuje funkcję nocnego obniżenia temperatury NSB (Night Setback). Oznacza to, że po podłączeniu do regulatora tygodniowego (pełniącego funkcję Master), model HTR230(20) może automatycznie obniżać zadaną temperaturę o określoną wartość w godzinach nocnych.
Funkcje sterowania instalacją
Wbudowany system ochrony zaworów VP (Valve Protection) chroni elementy wykonawcze przed zablokowaniem. Raz w tygodniu regulator uruchamia podłączone siłowniki na okres 5 minut, co zapobiega osadzaniu się kamienia i zastaniu zaworów termostatycznych.
Regulator umożliwia również automatyczne przełączanie trybów grzania i chłodzenia za pomocą zewnętrznego sygnału na styku CO (Change Over), na przykład z pompy ciepła. Dodatkowo instalator ma możliwość zablokowania funkcji chłodzenia za pomocą fizycznej zworki konfiguracyjnej umieszczonej na płycie elektroniki.
Montaż i warunki instalacyjne
Urządzenie jest przystosowane do montażu natynkowego bezpośrednio na ścianie lub na puszce podtynkowej. Konstrukcja z tworzywa PC w kolorze białym gwarantuje estetyczny wygląd oraz odpowiednią trwałość mechaniczną. Podłączenie elektryczne realizuje się za pomocą wbudowanych zacisków śrubowych.
Prawidłowy pomiar temperatury wymaga montażu regulatora na wysokości ok. 130 cm nad poziomem podłogi. Należy unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych, przeciągów oraz bliskości dodatkowych źródeł ciepła.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Zasilanie | 230 V AC 50 Hz |
| Maksymalne obciążenie | 0.5 A |
| Sygnał wyjściowy | 230 V AC |
| Zakres regulacji temperatury | 5 – 30 °C |
| Histereza | ±0.5 °C |
| Algorytm sterujący | PWM |
| Komunikacja | Przewodowa |
| Stopień ochrony | IP30 |
| Kolor | Biały |
| Wymiary | 85 x 85 x 30 mm |
| Ciche przełączanie (TRIAC) | Tak |
| Ochrona zaworów (VP) | Tak |
| Nocna redukcja temperatury (NSB) | Tak |
| Przełączanie grzanie/chłodzenie (CO) | Tak |
| Blokada chłodzenia | Tak |
| Waga netto | 90 g |
