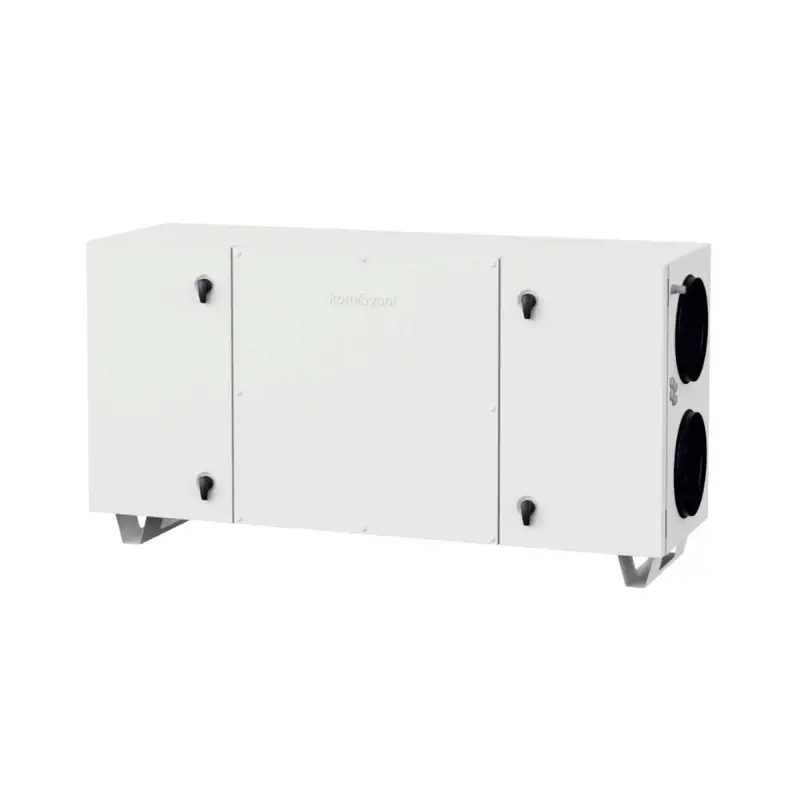

INFORMACJE – Rekuperator Komfovent Domekt-CF-700-H-C6M-ER-L1
Rekuperator Komfovent Domekt-CF-700-H-C6M-ER-L1 zasilany w sposób jednofazowy. Posiada zintegrowaną automatykę C6M. Rekuperacja z przeciwprądowym, entalpicznym wymiennikiem umożliwiającym odzysk ciepła. Wyposażona jest we wbudowaną, elektryczną nagrzewnicę wstępną i wtórną. Wykorzystane w Komfovent Domekt-CF-700-H-C6M-ER-L1 wentylatory posiadają silniki EC. Urządzenie posiada filtr na nawiew (ePM1 60%, F7) i wywiew (ePM10 50%, M5). Rekuperator z króćcami poziomymi. Komfovent Domekt-CF-700-H-C6M-ER-L1 posiada protokół inteligentnego domu Modbus i Bacnet. Wykonanie lewe. Sterowanie urządzeniem odbywa się za pomocą aplikacji „Komfovent Control” Opcjonalnie można zakupić panel sterowania C6.1 lub C6.2. Kod produktu: DCF700-H-L1-F7/M5-C6M-ER.
Uwaga: Oznaczenie lewy i prawy w rekuperatorach Komfovent wynika z ich własnego systemu klasyfikacji i jest odwrotne niż u niektórych innych producentów. Przed wyborem wersji należy zawsze kierować się rozmieszczeniem króćców przyłączeniowych, a nie samą nazwą strony.
Wymiary – Rekuperator Komfovent Domekt-CF-700-H-C6M-ER-L1
SUP – powietrze nawiewane
ETA – powietrze wywiewane
ODA – czerpnia powietrza
EHA – wyrzutnia powietrza
Wydajność – Rekuperator Komfovent Domekt-CF-700-H-C6M-ER-L1
Właściwości i funkcje rekuperatora Komfovent Domekt-CF-700-H-C6M-ER-L1:
- zasilanie jednofazowe
- zintegrowana automatyka C6M
- przeciwprądowy, entalpiczny wymiennik ciepła
- wbudowana, elektryczna nagrzewnica wstępna o mocy 1kW i wtórna o mocy 0,5kW
- wentylatory z silnikami EC
- filtr na nawiew ePM1 60% (F7)
- filtr na wywiew – ePM10 50% (M5)
- poziomy układ króćców
- możliwość sterowania z poziomu aplikacji
- protokół Modbus i Bacnet
- wykonanie lewe
Legenda oznaczeń rekuperacji Komfovent Domekt-CF:
H – króćce w układzie poziomym
V – króćce w układzie pionowym
F – wykonanie płaskie podwieszane
ER – wymiennik entalpiczny
C6/C6M – automatyka
W skład zestawu wchodzi:
– rekuperator
– filtr na nawiew ePM1 60% (F7)
– filtr na wywiew ePM10 50% (M5)
– moduł Wi-Fi
– nanorouter TL-WR802N
Przepustnice z siłownikami, tłumiki akustyczne, nagrzewnica wodna, PPU, zawór 2-drogowy, czerpnia/wyrzutnia, nagrzewnico-chłodnica wodna oraz panel sterowania C6.1 lub C6.2 do zakupu oddzielnie.
DANE TECHNICZNE – Rekuperator Komfovent Domekt-CF-700-H-C6M-ER-L1
| Model | Domekt-CF-700-H-C6M-ER-L1 DCF700-H-L1-F7/M5-C6M-ER |
|
| Maksymalny strumień powietrza | m3/h | 621 |
| Maksymalny strumień powietrza | l/s | 173 |
| Znamionowy przepływ powietrza | m3/s | 0,121 |
| Znamionowa różnica ciśnienia | Pa | 50 |
| JPM | W/(m³/h) | 0,25 |
| Sprawność temperaturowa odzysku ciepła | % | 89 |
| Moc nagrzewnicy elektrycznej | kW/ t °C | 0,5/3,4 |
| Moc wstępnej nagrzewnicy elektrycznej | kW/ t °C | 1,5/10,1 |
| Napięcie znamionowe | V | 1~230 |
| Maksymalny prąd obciążenia HE | A | 11,6 |
| Przewód zasilający | mm² | 3×1,5 |
| Pobór mocy przez napęd wentylatora przy przepływie maksymalnym | W | 180 |
| Pobór mocy przez napęd wentylatora przy przepływie znamionowym | W | 71 |
| Poziom mocy akustycznej | dB(A) | 46 |
| Poziom ciśnienia akustycznego | dB(A) | 34* |
| Wymiary filtrów B×H×L | mm | 390x300x46 |
| Klasa filtra na nawiewie | ePM1 60 (F7) | |
| Klasa filtra na wywiewie | ePM10 50 (M5) | |
| Wymiary jednostki B×H×L | mm | 487x700x1500 |
| Wymagana przestrzeń do obsługi | mm | 500 |
| Masa | kg | 95 |
| Gwarancja | miesiące | 24** |
*Pomiar wykonany w odległości 3 metrów od urządzenia.
**Pod warunkiem spełnienia wymogów określonych w karcie gwarancyjnej.
